Simulador del semáforo de Arduino (5 / 9 paso)

Paso 5: Cableado (2 de 2)

Cuando los dos sensores y el indicador led en posición, coloque en cada semáforo 4 cables de la cavidad rectangular en las esquinas a la hendidura en la posición de Arduino. Quitar las columnas de los tornillos y coloque las hojas tercera cuidadosamente en la parte superior. Tuve que a este varias veces antes de llegar todos los cables en la hendidura y no tenerlos pegado en alguna parte entre dos hojas. Cuando coloque y apriete las columnas restantes.

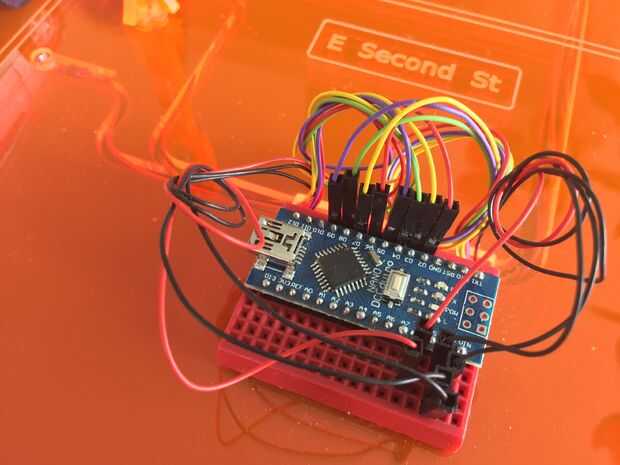

Ahora para finalizar el cableado prensar conectores hembra de Dupont en los cables al final de la luz del semáforo y macho cables de Dupont en el lado de la Arduino. Colocar los soportes de cable de Dupont y pegamento mini protoboard a la hoja superior y el Arduino. Asegúrese de que usted coloque asimétrica en la placa Arduino. Usted debe tener cuatro filas libres en el lado de los pines de 5v y gnd.

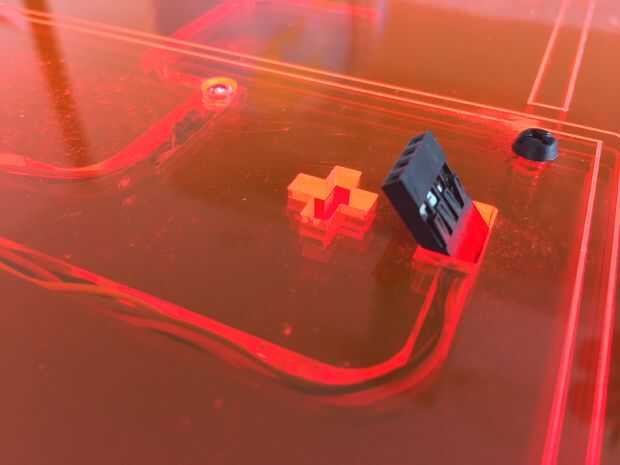

Para poder colocar el semáforo correctamente los conectores de 4p Dupont el semáforo de conexión con Arduino debe guiarse en a cavidad rectangular. Para ello, tirando ligeramente de los cables en el lado de Arduino y empujando levemente el conector de Dupont en el hueco.
