Simulador del semáforo de Arduino (3 / 9 paso)

Paso 3: Construir el semáforo

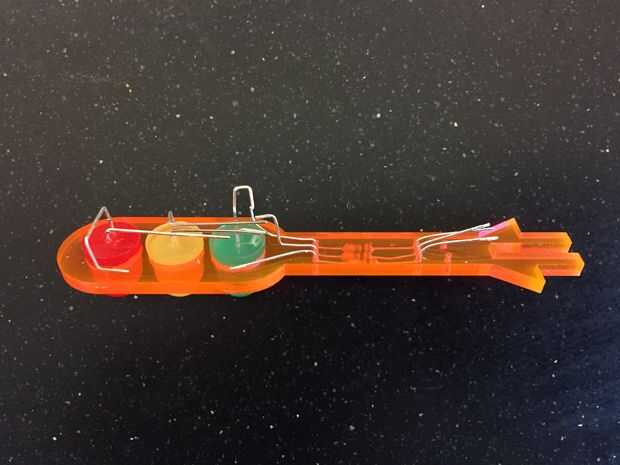

Montar los leds y doblar los alambres con una pinza pequeña de tal manera que el ánodo del led puede ser soldado a las resistencias sin hacer un corto circuito. Soldar el cátodo de los tres leds entre sí.

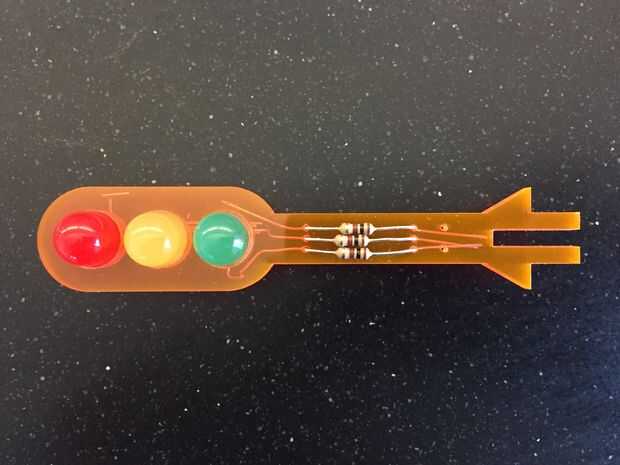

Colocar las resistencias en la parte delantera y llevar los cables a la parte posterior.

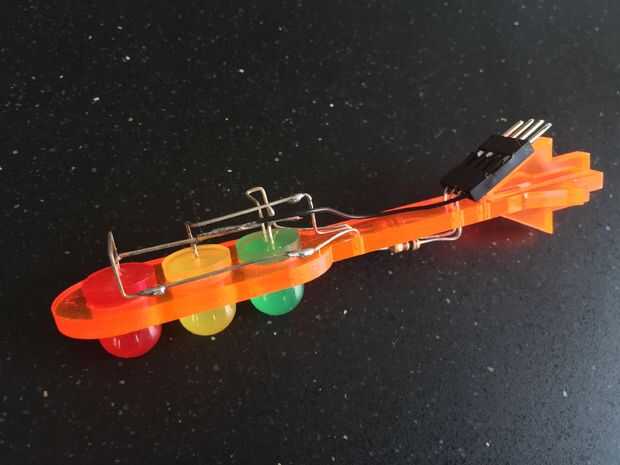

Soldar un pequeño cable negro de los alambres soldadas kathode conducido y apretar las clavijas macho Dupont el cable negro y los extremos libres de las resistencias.

Prensar los pasadores de Dupont puede estar un poco difícil, sugiero para probarlo en el trozo de hilo suelto primero. El siguiente video fue de gran ayuda para mí aprender a hacer una conexión buena encrespadura utilizando una pinza de Dupont.
