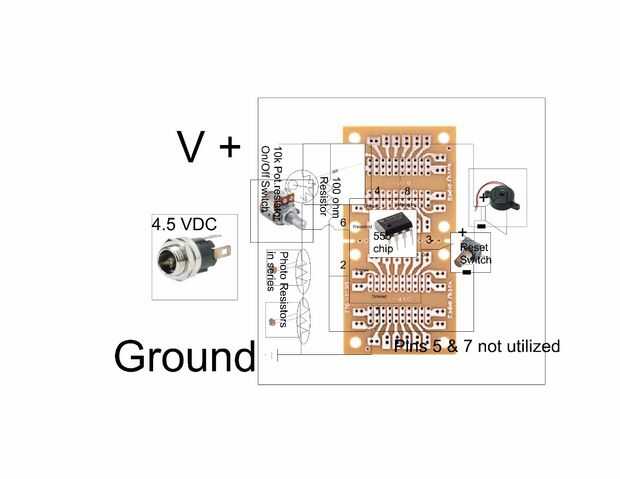

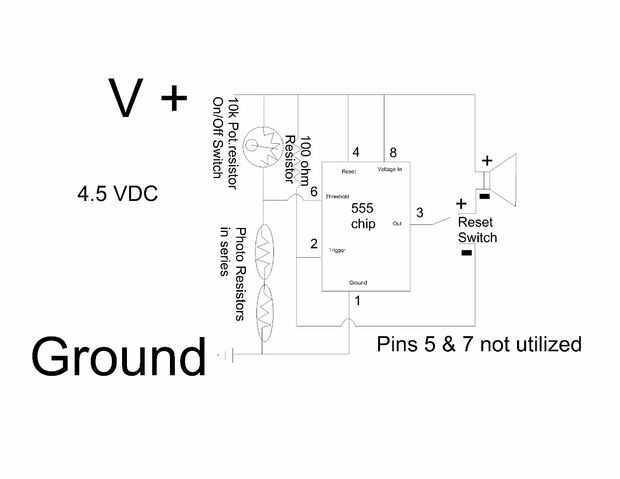

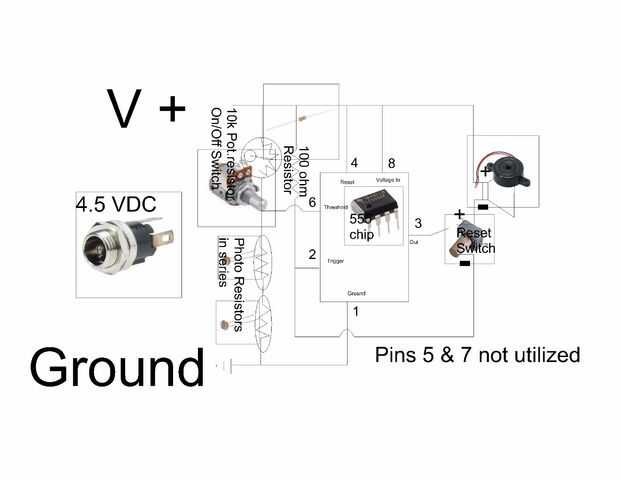

Paso 4: Diagrama de circuito
Haga clic en la imagen arriba para circuito
Si no has utilizado 555 circuitos antes, ahora es un buen momento para aprender de pequeños proyectos de hobby.
Revisión video arriba para que sepas lo que estás haciendo y cuando se trata de circuitos para ver cómo se alinean pasadores arriba y seco borra marcadores de pausa marcada a bordo
Primero imprimir copia del circuito anterior
En segundo lugar Coloque sus piezas en circuito para saber donde van todos

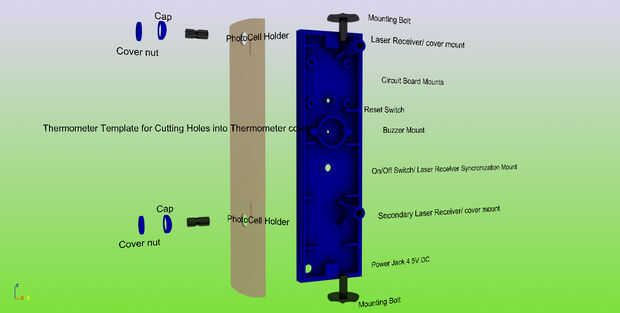

En tercer lugar sostenga su parte impresa 3d sus piezas para que sepas cuánto para cortar cables para interruptores y fotocélulas
Cuarto escribir los números de sus pin outs de su 555 chip en la parte trasera de la Junta, al colocar su ficha en el tablero los números en la parte trasera se invertirá tu 1,2,3,4, pernos ahora estará en el lado derecho del tablero y pin outs 5,6,7,8 será ahora en el lado izquierdo, así que tenga esto.

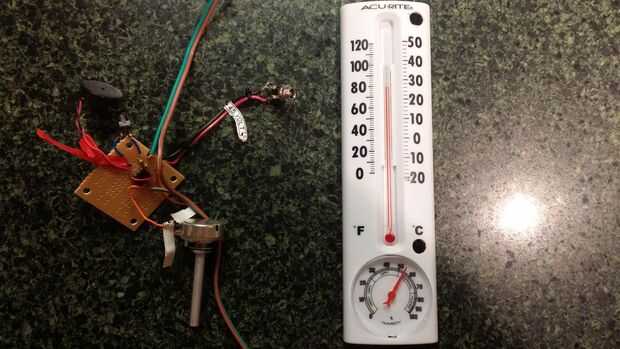

Pueblo Quinta su circuito del tablero con el chip 555, (usted puede de la soldadura de los alambres a los fotosensores pero no suelde los fotosensores todavía, solo los cables va al sensor de foto montajes) soldadura en la resistencia de 100 ohm, aproximadamente 2 pulgadas de hilo para el interruptor de reset, el zumbador piezoeléctrico, un cable del pin 4 a pin 8 , uso unas 3 pulgadas para su encendido/apagado, utilice aproximadamente 5 pulgadas para su toma de 4.5 corriente, de todos modos si has hecho circuitos antes de acabar.

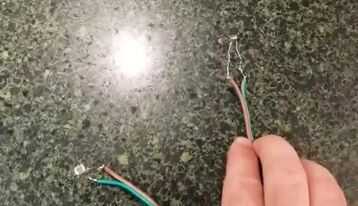

Notas: Ser muy cuidadoso de soldadura alrededor de la viruta, lo que hice fue utilizado un soporte de chip de Radio Shack primero, pero el chip mantiene saltando, así que soldar directamente a la Junta. El chip es muy mínimo en el precio así que si dañan, generalmente conseguir un par en un paquete o de Mouser, creo que he recibido montones de ellos de un costo muy mínimo. Conectará las resistencias de la foto a los conductores durante el montaje final de la caja, no montarlos hasta que hayas completado todos los demás aspectos del montaje de piezas en la caja impresa 3d. Usted necesitará un cable pequeño salto del pin 4 a pin 8 en su circuito. ¿Preguntas? Romeothecla
