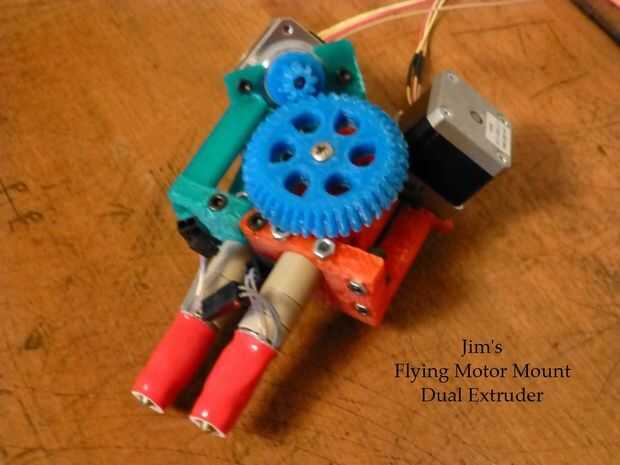

PRECAUCIÓN: Este estirador doble está diseñado para ser utilizado como parte de una impresora 3D existente o nueva. Alguna adaptación es necesario para que se ajuste a cualquier impresora particular. Esta adaptación está hasta el usuario. Aunque ofrecen instrucciones para guiar la adaptación, algo de creatividad e ingenio serán siendo necesarias del usuario.
Divulgación completa: Todavía tengo que conseguir el estirador doble montado y probado completamente en mi impresora. He sacado el plástico a través de dos boquillas para verificar la funcionalidad de hardware y software, pero la impresión espera un nuevo diseño de carro X. Lo comparto para que otros pueden ayudar a probar y mejorar mi diseño.
Piezas impresas:
Imprimir cada dos (es una doble, recuerda?) del cuerpo del extrusor, tensor, engranaje grande y pequeño engranaje deThingiverse. Usé el 40% de llenado. Tenga en cuenta el material de apoyo utilizado con el cuerpo de la extrusora.
Vitaminas (piezas metálicas):
Cabeza M4x35mm cuatro pernos con tuercas. (inyectores)
Cabeza M4x16mm cuatro pernos con tuercas. (nivelación)
M4x dos?? cabeza hexagonal pernos con tuercas. (X montaje de carro) Longitud real necesitada depende de tu carro X.
Cabeza M3x25mm dos tornillos con tuercas y arandelas. (bisagra de tensor)
¿Cabeza M3x35mm cuatro pernos con arandelas y tuercas? (tensor de ajuste)
Cabeza M4x25mm dos tornillos con tuercas (rodamiento tensor de ejes)
Zócalo de M3x10mm seis tornillos de cabeza (soportes del motor)
Dos M3x8mm de 10mm o tornillos con tuercas. (montaje del engranaje pequeño).
Dos pernos de tornillo M4x50mm con 6 tuercas (tres cada – 2 Nylocks) y 4 arandelas. (ejes principales)
(Estos son difíciles de encontrar. Los encontré en acero inoxidable con cabeza de pan Phillips en la ferretería local. Varilla roscada M4 podría ser utilizado; Utilice un Nylock en lugar de la tuerca simple en el bolsillo en el engranaje).
Dos boquillas con ranura de 16mm montaje del mismo tipo, o al menos la misma longitud. He utilizado ubi boquillas; la boquilla J debería funcionar también. Otros con 16 mm ranura de montaje pueden funcionar, pero no han sido probadas. Una boquilla diferente método de instalación requeriría modificaciones en los archivos de la scad.
Dos motores de paso a paso bipolar NEMA14. Los que uso tienen resistencia 3,2 Ohm de la bobina.
Seis 624 rodamientos.
Una sola pieza de 4mmID, 5mmOD latón tubería (McMaster-Carr) lo suficiente como para ser cortado en dos piezas de la misma longitud que los engranajes impulsores del filamento. Detalles siguen.
Dos engranajes de conductor filamento (Makerbot MK7 (SKU2394)-agujero de 5 mm)
M3x5mm tornillo (2) (engranaje del filamento)
