Serie de Samsung momento M900 Android reparacion de telefonos (8 / 12 paso)

Paso 8: Quitar el conjunto de Cable de cinta

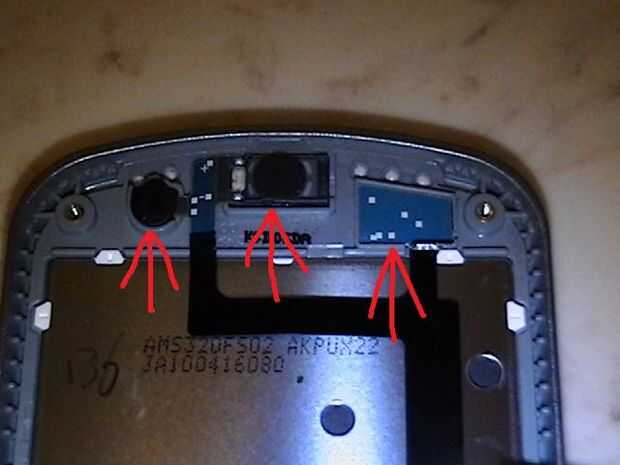

a continuación, saque estos tres dispositivos (flechas rojas) muy cuidadosamente con un palillo de dientes. El dispositivo a la derecha se pega en, pero funcionará suelto. Tómese su tiempo y seguir trabajando en él hasta ha salido. Es más fácil que se los saque uno en un momento, pero usted puede eliminarlos como una unidad si lo desea.

Ahora, el otro extremo del cable de cinta y el cable de cinta del digitalizador (flecha roja apunte al cable cinta con digitalizador en la segunda foto a la izquierda) tiene que ser desconectado. La parte marrón del conector (flecha roja derecha) tiene que ser levantada con el fin de quitar el cable de cinta. (Ver dos fotos para levantarlo en la dirección.)

El cable de cinta del digitalizador se graba hacia abajo (flecha roja izquierda) y tendrá que ser levantado hacia arriba para liberarla de la cinta. Una vez liberado, la parte negra del conector del cable de cinta (flecha roja de centro) tiene que levantar para quitar el cable de cinta del digitizador de la toma. Vea a continuación dos fotos sobre cómo desconectar ambos cables de cinta.

Para quitar el cable de cinta con ficha marrón (flecha roja pequeña de centro), levante la lengüeta marrón en el lado del cable de cinta en la dirección de que las dos flechas rojas curvadas apunten en (hacia usted). Luego deslice el cable de cinta en la dirección de la flecha roja grande para desconectar (se encuentra).

Levante la parte negra del conector para el digitalizador del centro del teléfono hacia la izquierda (en la dirección de las flechas rojas de curvas). Si no lo ha hecho, levante con cuidado el cable de cinta para aflojar de la cinta y deslice el cable de cinta en la dirección de la flecha roja grande (a la izquierda). Retire el conjunto de cable de cinta y apartar.
