Introducción
Este instructable te muestra cómo hacer un Arduino en medidor de temperatura de IR que es controlado por tu celular Android. Utiliza pfodApp para hacer el control. Programación Android No es necesario. Puede personalizar las funciones al cambiar el código de Arduino.
La Página Web pfodIRTemp descompone el proyecto en 3 etapas. A partir de un simple datalogger de temperatura IR y trabajar hasta que el menú proyecto que se muestra a continuación. Este instructable voluntad ir directamente a la fase 3,
Nota: Revisión 15 de pfodApp (disponible en las plazas de mercado) corrige un problema con guardar los datos en un fichero en tu móvil
Costo
Costo es aproximadamente $115 + gastos de envío (incluyendo el cable de teflón y un pelacables pero excluyendo un soldador y otras herramientas)
Tiempo de construcción es < 1hr
Características
Un menú Android controla el medidor de temperatura de IR que puede
i) mostrar a la Temp de IR leyendo
II) cambiar entre grados Celsius y Farenheit

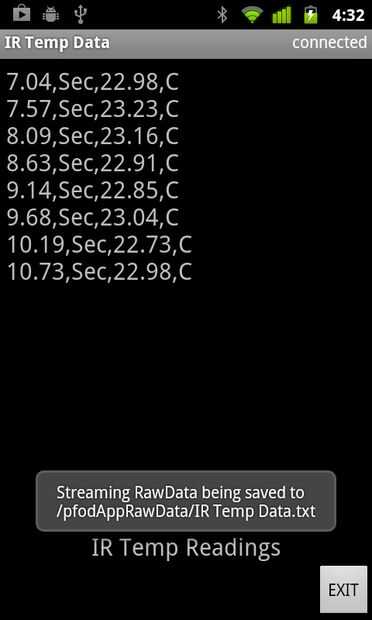

III) inicie las lecturas con su tiempo en formato csv para luego subir a un ordenador
IV) mostrar una lectura IR hecha un promedio
v) permiten al usuario seleccionar el número de lecturas a ser promediadas.
VI) añadiendo una batería de 9V, como se describe aquí, hace un control remoto soporte solo IR metros
Especificaciones
El básico IR Temp Sensor tiene estas especificaciones
Temperatura de medición: -33 a + 220 ° C
Precisión en lectura temp 15 ~ 35° C / ambiente 25 ° c +-0,6 º C
Completo rango de precisión: +-2%, 2° C
Resolución: 0,0625 º C (gama completa)
Tiempo de respuesta (90%): 1 segundo
Relación de distancia: punto: 1:1
Emisividad: 0.01 ~ 1 paso 0.01
Frecuencia de actualización: Hz 1,4
Longitud de onda: 5 um-14um
Utiliza
He construido este proyecto para medir la temperatura de ICs individuales en un conmutador de alimentación que estaba construyendo. Existen medidores de temperatura IR baratos pero éste puede ser modificado para adaptarse a su propósito y también registra las lecturas para más adelante procesar y trazado. También este medidor de IR usa una conexión bluetooth, añadiendo una batería le permite colocar el sensor de infrarrojos remotamente tan usted puede controlar su experiencia desde una distancia segura.
Inicio rápido
1) compra piezas en este listado . freetronics enviará el IR Temp sensor en el extranjero (fuera de Australia)
2) instalar el IDE de Arduino desde http://arduino.cc/en/Guide/HomePage
3) Descargue las librerías pfodIRTemp.zip y pfodParser y descomprimir a su directorio de bibliotecas de Arduino.
(Abra el archivo IDE de Arduino -> ventana de preferencias para ver donde es el directorio local de Arduino).
4) conectar el Arduino Uno con el cable USB y abrir el archivo -> ejemplos -> pfodIRTemp -> pfodUnoIRTempMenus bosquejo y cargarla en tu Uno.
5) ponga los interruptores en el escudo de Bluetooth. Conmute el 3V/5V a 5V y coloque el interruptor A Board/To FT232 en la posición Al tablero y enchufe en la ONU. Asegúrese de que los pasadores que todo alinear correctamente
6) el sensor de temperatura IR al escudo prototipo como se muestra en la Guía de inicio rápido de Sensor de temperatura de IRTEMP Infra-rojo y enchufe el escudo de prototipo en el escudo de Bluetooth.
7) Descargar el pfodApp para tu móvil Android. Esta aplicación puede utilizarse para controlar sus pfodDevices
8) par tu móvil con el escudo de Bluetooth y configurar una conexión de pfod llamada Sensor de Temp de IR, como se describe en pfodAppForAndroidGettingStarted.pdf.
9) iniciar pfodApp en tu móvil y elegir el Sensor de temperatura IR.
10) Añadir una batería de 9V, como se describe aquí, para hacer de este un medidor portátil de IR remoto.
Acabado.
Para subir la temperatura guardada lecturas al ordenador vea las instrucciones en pfodAppForAndroidGettingStarted.pdf.

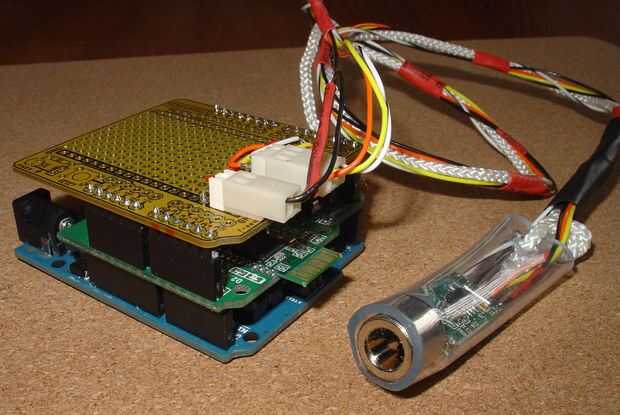

El resto de este Instructable describe cómo IR Temp Sensor es montado y con cable a la pantalla del prototipo.
