Sensor de Radio ATmega328P-PU nRF24L01 + (4 / 11 paso)

Paso 4: Instalar un gestor de arranque

Los reguladores micro ATmega328P-PU compré vinieron con un gestor de arranque ya instalado. Sin embargo me decidí a instalar el optibootLoader.

Yo tengo uno de mis prototipos como un dispositivo de OptiLoader. Este parpadea el cargador Optiboot a los reguladores micro ATmega con muy poca interacción.

1. Por cargar las bibliotecas de OptiLoader
2. Descomprimir en la carpeta
3. Cambiar el nombre de la carpeta descomprimida a OptiLoader
4. Copiar o mover la carpeta descomprimida en la carpeta de las bibliotecas de Arduino
5. Iniciar el IDE de Arduino
6. Cargar el bosquejo [ejemplos] / [OptiLoader] / [OptiLoader]
7. Cargar el bosquejo en el aparato básico de ATmega328P-PU

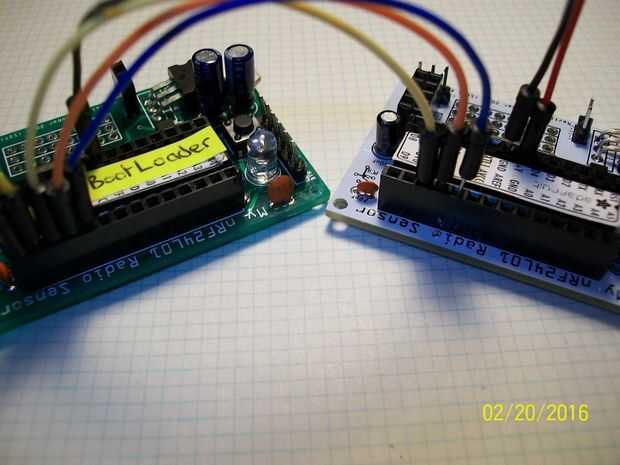

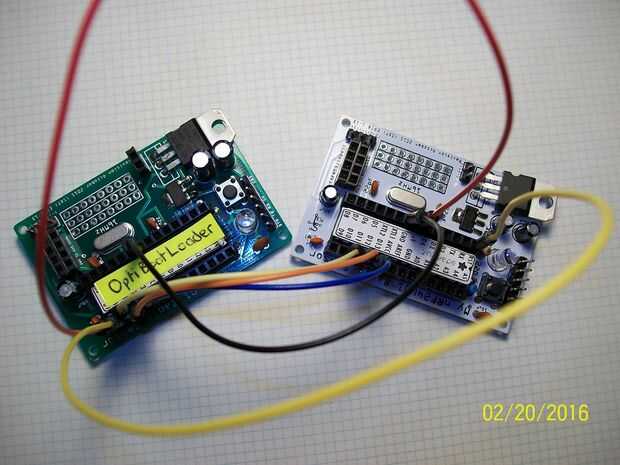

Haga las conexiones:

Use cables de puente para las siguientes conexiones

1. OptibootLoader pin D9(15) pin ATmega328P-PU VCC(7)
2. OptibootLoader pin D10(16) pin ATmega328P-PU RST(1)
3. OptibootLoader pin D11(17) pin ATmega328P-PU D11(17), MOSI
4. OptibootLoader pin D12(18) pin ATmega328P-PU D12(18), MISO
5. OptibootLoader pin D13(19) pin ATmega328P-PU D13(19), SCK
6. OptibootLoader pin GND(8) pin ATmega328P-PU GND(8)

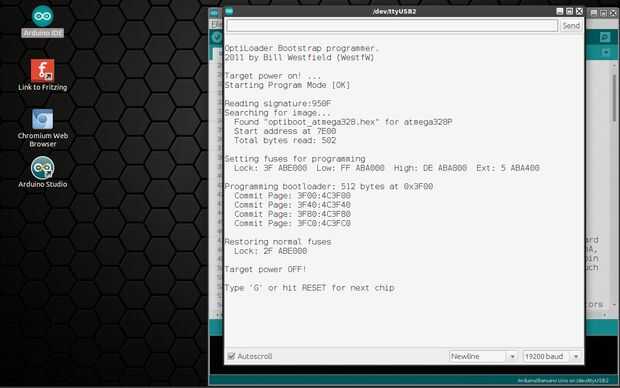

Flash el cargador de arranque:

1. Proporcionar energía al dispositivo de OptiLoader
2. Pulse Reset
3. El dispositivo power ON e intentar flash del microcontrolador ATmega
4. Destello a bordo conducido (pin SCK/D13)
5. Si el proceso fue exitoso, el led va extingish indicando que la energía está apagada
6. Si el proceso falló, entonces a bordo led encendida y flash periódicamente
7. Retire el dispositivo de BootLoaded recién flasheado del dispositivo Optiboot
8. Adjuntar otro ATmega para ser cargado de arranque (si tenemos)
9. Pulse Reset (o G en el puerto serie) para repetir el proceso

Enlaces para gestor de arranque de Instructables:

Una breve lista de otros tutoriales, dando algunos medios alternativos para flashear un gestor de arranque para el microcontrolador ATmega.

• OptiLoader por WestfW
• Bootloading y montaje Arduino Atmega328 - la hice en TechShop por perez1028
• Ahorrar segundos 81: rápido Arduino Bootload/programa para la producción de macetech
• La forma más fácil de quemar Bootloader en Atmega328P-PU por Elecrow
• Quemar el Arduino Bootloader ATMEGA328P-PU mediante Arduino Mini Pro chrisrust
• Desarrollo de gestor de arranque de Arduino.cc
