Es tan mi estación de pan de embarque. En primer lugar, puse cada celda bajo una lámpara y conecte mi multímetro para obtener los voltios. A continuación construir una curva-R midiendo el voltaje a través de una serie de resistencias de tamaño diferentes. Esto toma mucho tiempo y esfuerzo y todavía no sé cuáles son los valores en la luz del sol. Podría arrastrar el multímetro, protoboard y componentes asociados, pero que sería una molestia y aún es muy lento si tengo un montón de células para probar.

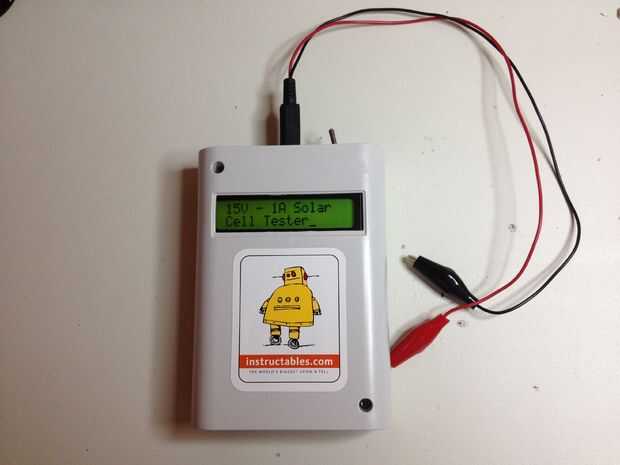

Mi solución fue construir un probador de célula Solar basada en Arduino, mano. Este probador puede leer hasta 15 voltios a 1 amperio. Ahora puedo llevar un dispositivo exterior, coloque una sola celda solar o un grupo de células en serie o en paralelo y leer voltaje, corriente y la energía rápidamente y con precisión!
Aquí es cómo usted puede construir uno también!
Nota: A primera vista este dispositivo es muy similar al impresionante de Ladyada Perseguidor Solar Portable de la carga, pero la mía es más limitada; sólo pruebas de las células, no las baterías de litio y circuitos de carga. Usaba de Adafruit recinto y protoshield para este proyecto, pero los cálculos de circuitos y programa son todas minas (excepto por la ayuda excelente, como siempre, de la comunidad en línea de Arduino!)
