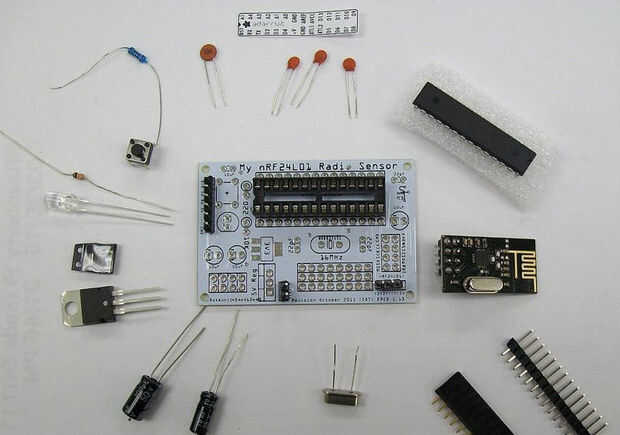

Paso 3: Lista de piezas
Descripción, no. Necesario, fuente, costo unitario, costo Total de unidad
- Personalizada PCB, 1, PCBWay , $4,30, $4.30(when 10 units are produced, unit price drops when more boards are ordered for production)
- Condensador electrolítico de 10uF, 3, Amazon, $0,43 $1,29
- Condensador de 22pF, 3, Amazon , $0,13 $0,39
- Condensador de 100nF, 1, Amazonas , $0,01, $0,01
- AMS1117 (3V3) 1 Amazonas 0,57 $, $0,57
- L7805(5V) 1 Amazonas , $1,01, $1,01
- LED (5mm) 1 Amazonas , $0,04, $ 0,04
- ATmega328P-PU 1 Amazonas $2,10, $2,10
- Etiqueta de ATmega328P, 1, Adafruit, libre
- Cristal de 16 Mhz, 1, Amazonas , $0,06 $0,06
- 28 pin DIP IC toma de corriente, 1, Amazonas , $0,26 $0,26
- 220 Ohm 1 resistencia amazónica , $0,04, $0,04
- Resistor de 10Kohm, 1, Amazonas , $0,05, $0,05
- Mini Micro interruptor táctil, 1, Amazonas , $0,03 $0,03
- Pins(40) Header macho 6 pines FTDI encabezado 2 pasadores tensión en 3 pines voltaje regulado a Total 11 pins, 1, Amazonas , 0,57 $, $0,57
- Mujer encabezado pins(40) 14 pines izquierda encabezado 14 pins derecha encabezado 4 pernos nRF24 izquierda 4 pernos nRF24 derecha + 4 sacrificado Total 40 pernos pins, 1, Amazonas , $0,21 y $0,21
- nRF24L01 + 2,4 GHz transmisor-receptor de Radio, 1, Amazonas , $1,76, $1,76
- FTDI232 adaptador USB a serie, 1, Amazonas , $5,69 5,69 $
Costo total de piezas $12,69
y $18,38 incluyendo el adaptador USB/Serial FTDI232.
El FTDI232 adaptador USB a serie sería una compra de tiempo, lo que permite la programación de varios dispositivos utilizando FTDI.
