Sensor de composta (7 / 7 paso)

Paso 7: epílogo

Epílogo

Mi build

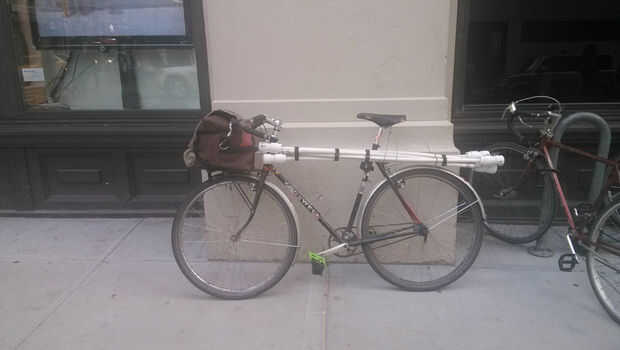

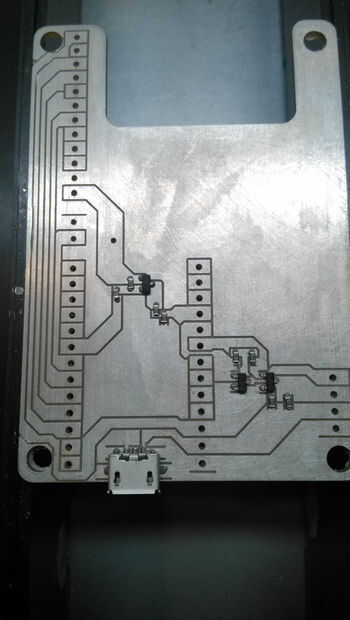

Este Instructable surgió de mi proyecto de tesis en el ITP. Rápidamente el prototipo usando este sistema de exacto pero pasó a diseñar y fabricar mis propios circuitos y tableros de circuitos y algunos otros fabricación de encargo es fuera del alcance de este tutorial. También agregué algunas características adicionales a la pasarela, como una pantalla, una interfaz de botón y una forma de controlar el voltaje de la batería. La mayoría de ellas añade complicación innecesaria y nunca trabajó bien, excepto el voltaje de la batería control, que fue realmente muy útil.

Mis sensores

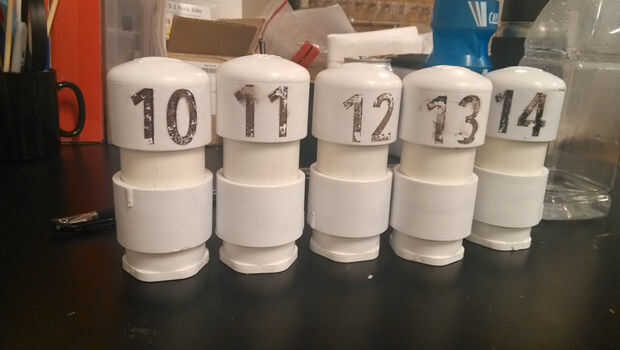

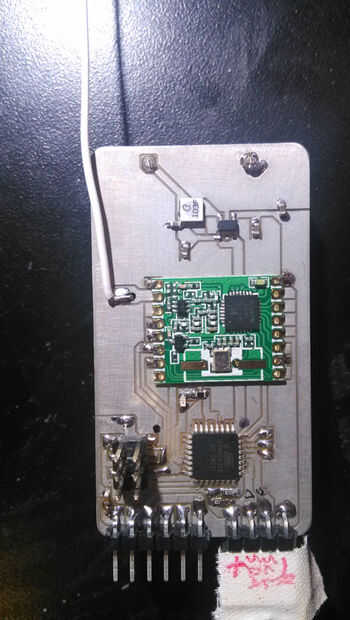

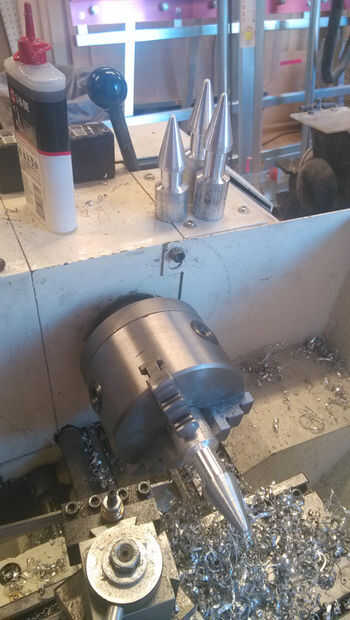

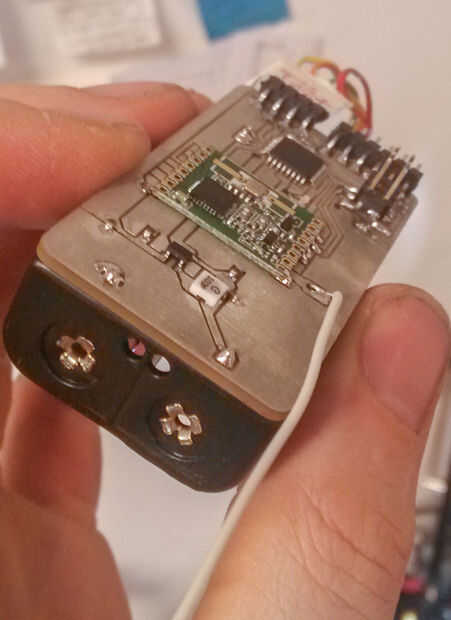

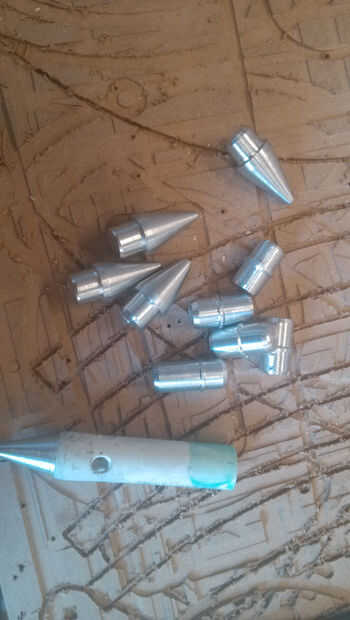

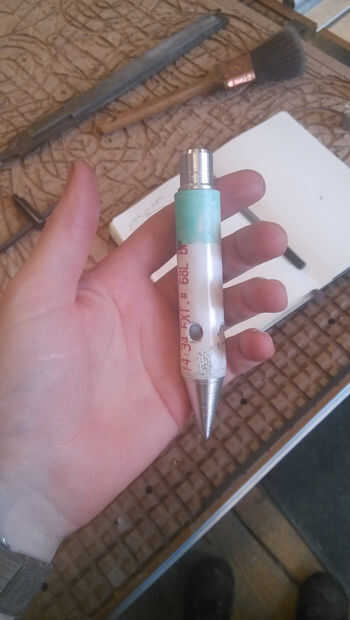

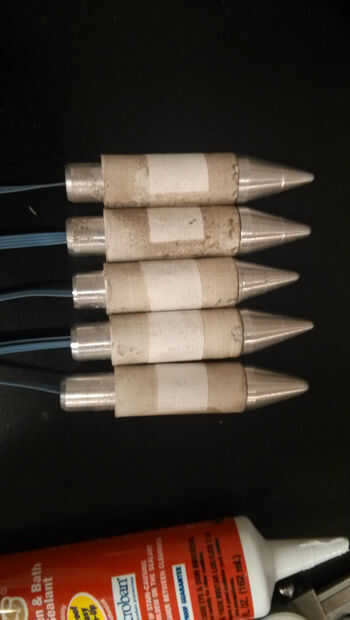

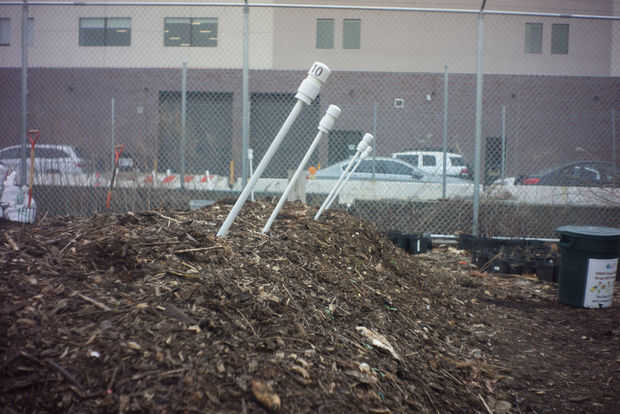

Para las sondas del sensor, he diseñado un simple clon de Arduino usando un microcontrolador at328. Es muy similar a la Moteino, solamente con un regulador de boost a bordo y unos toques personalizados. Fue accionado por dos pilas AA y un regulador de boost que diseñé. El sensor que terminé usando no era un termistor, pero un Sensirion SHT21 que es un sensor de temperatura y humedad relativa. Estaba interesado en las lecturas de humedad además de la temperatura. Las cubiertas que hice de tubo de fontanería de pvc con unas piezas de encargo.

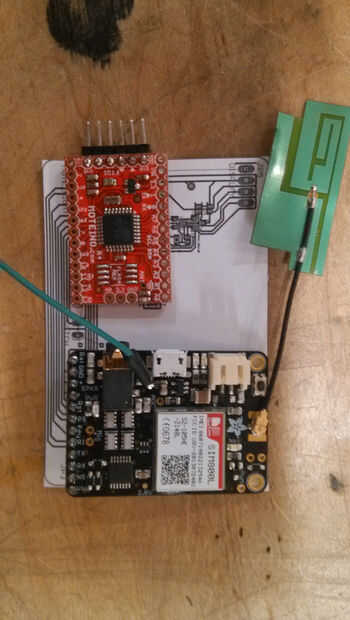

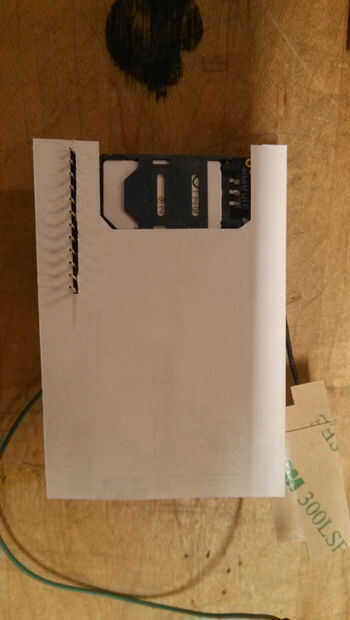

La puerta de enlace celular

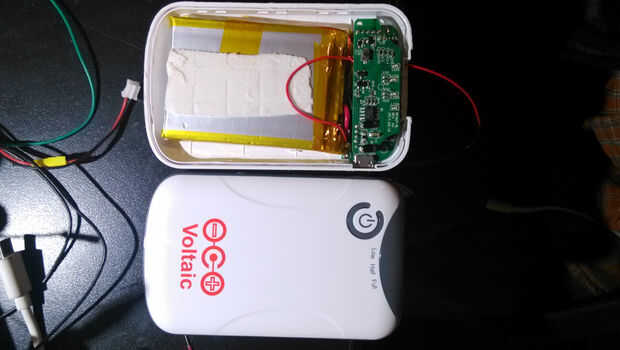

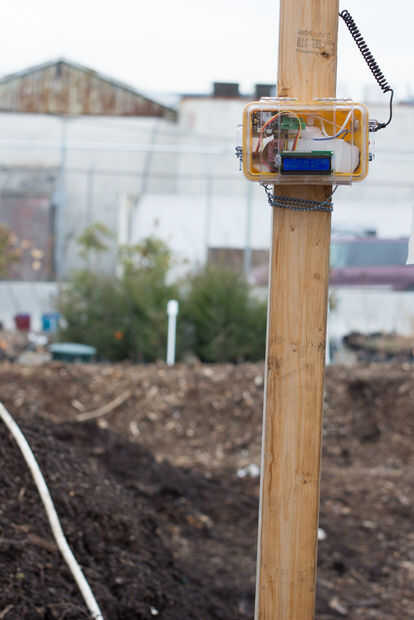

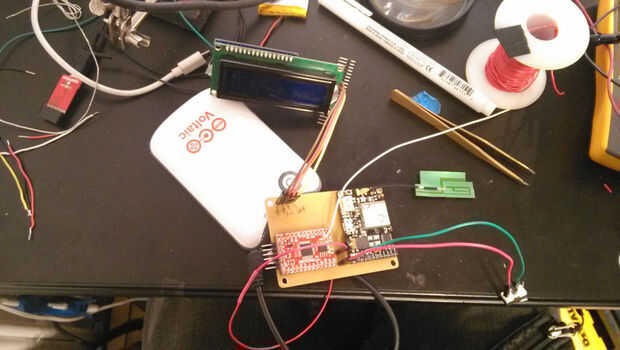

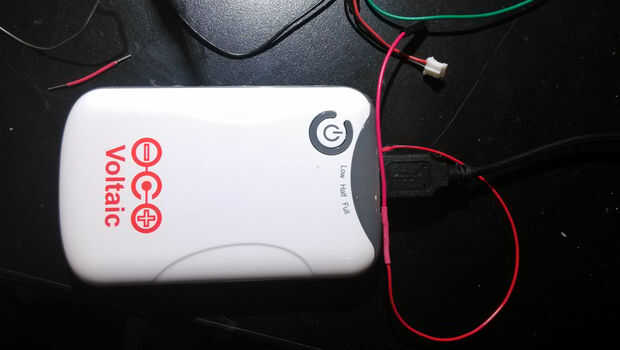

Para la puerta de entrada, he añadido una pantalla para que los datos del sensor pueden verse en el sitio de compostaje y un botón para interactuar con la pantalla. Para poder, usé una Volta el panel solar y batería. He modificado un poco la batería, abriendo y fijando un cable directamente a la batería para el manejo de la energía del tablero (ya que necesita una célula de Li-Ion directa a energía) y luego usar 5v salida para alimentar el resto del circuito. Esto trabajó gran y lo recomiendo.

Desafíos

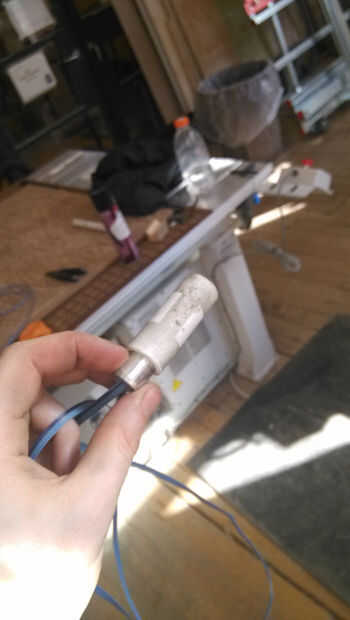

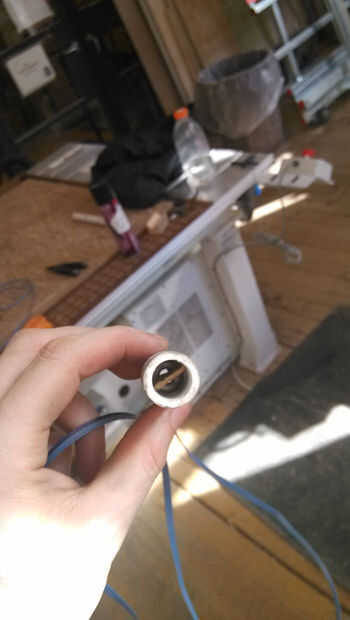

Hubo algunos retos principales a este diseño. El mayor fue el sensor de humedad. Es un sensor de humedad relativa, por lo que mide la humedad en el aire y no sólo empujó en la tierra como puede ser un termistor. Diseñar una forma de protegerla de contaminantes demostró para ser un reto, y terminé colocando el sensor en el tubo de pvc, taladrar un agujero en el tubo y cubierta con una membrana Tyvek. Tyvek es permeable al vapor, pero resistente y casi impermeable. Si lo hice otra vez, sólo tiene que utilizar un termistor y no tratar de ser elegante. Todo este sistema funcionaría igual de bien con un termistor en un palo y no tiene que preocuparse de proteger un delicado sensor. El otro reto era calcular el consumo de energía del circuito de entrada y conseguir una batería y panel solar lo suficientemente grande como para poder que. Estoy usando un panel de 3 vatios y una batería de 4000mAh, y el sistema puede funcionar para 4-5 días sin luz solar directa y cargará el 25% de su capacidad con sólo 2 horas de luz solar directa. Esto es grande para el tiempo intermitente de Nueva York. Si este sistema fue construido en más había nublado constantemente la zona, la constructora tendría que conseguir un panel solar más grande.

Mi Github tiene todos mis diseños de circuito y el código aquí.

Una descripción completa del proyecto y la explicación está en mi página web.

Póngase en contacto con me por correo electrónico o a través de los comentarios más abajo si usted tiene preguntas o inquietudes acerca de este diseño o proyecto o si desea consuelo o consulta para la construcción de su propio sistema.
