¡Hola a todos!

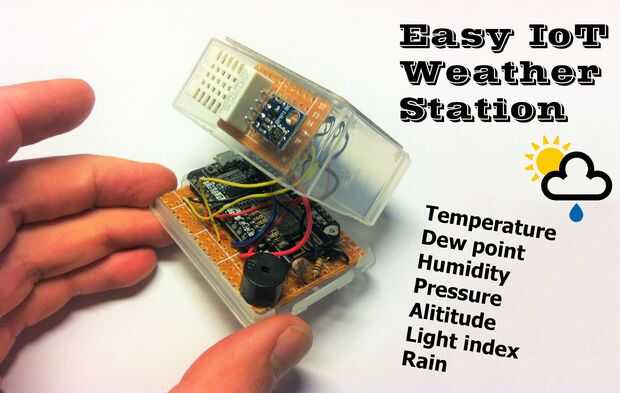

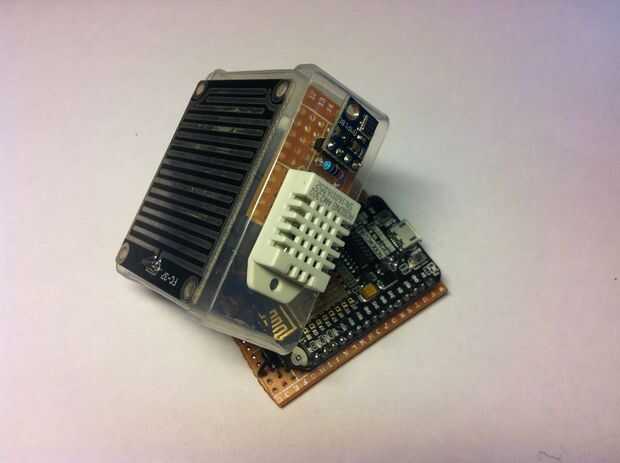

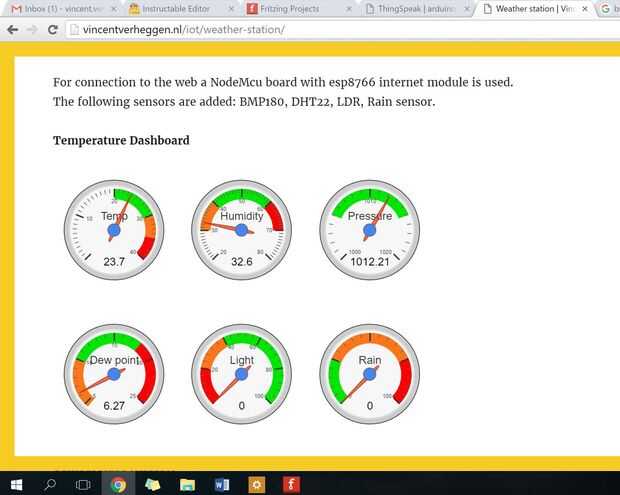

En este tutorial, te dejaré ver cómo construir una estación del tiempo IOT fácil y barata. Todos los que tienen alguna experiencia de arduino básico pueden hacer este proyecto. Los datos recuperados se empujan mediante un escudo de wifi a Thingspeak. Los datos pueden ser analizados en el canal de Thingspeak o en un sitio web personal como se puede ver en las fotos anteriores.
Hay algunas otras NodeMcu o ESP8266 estaciones meteorológicas publicadas en la web. Sin embargo no son los sensores utiliza y a menudo están programados en el idioma más difícil: LUA. Este canal de tiempo tiene las siguientes características (únicas):
- NodeMcu Junta (V0.9 o V1.0), programadas con arduino IDE (fácil);
- Transmisión de datos Thinkspeak (también es fácil!);
- DHT11/22 sensor;
- Sensor de BMP180;
- Sensor de lluvia;
- Sensor de luz;
- Piezzo zumbador indicador;
- Indicación que destellaba llevó.

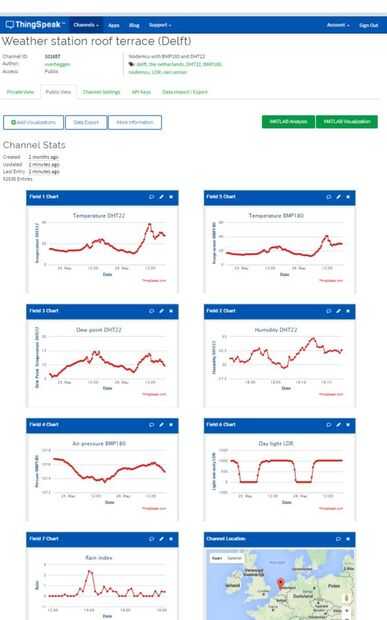

Este canal a transmitir los siguientes datos a un canal de Thingspeak:
- Temperatura DHT11/22;
- BMP180 de temperatura;
- Humedad DHT11/22;
- Presión BMP180;
- Punto de Rocío temperatura DHT11/22;
- BMP180 de altura;
- Intensidad de la luz LDR;
- Valor de la lluvia.
Los materiales específicos necesarios para este proyecto se mencionan por paso. General materiales necesarios son:
- Protoboard
- Perfboard
- NodeMCU V0.9 o 1.0
- Algunos cables
- Micro cable USB a USB.
- 2 '1N4001 1A 50V diodos' (si desea utilizar el sensor de lluvia 'y' el sensor de luz)
- 3 resistencias de 10K (si desea utilizar el sensor de lluvia 'y' el sensor de luz)
Estimar los costos del proyecto en 15$. (NodeMCU = 4, 76$, DHT22 = 3, 10$ o DHT11 = 1$, BMP180 = 3,50$, sensor de lluvia = 0,99$, materiales adicionales como perfboard, cables, 2 diodos, resistencias de 2 y 1 LDR, calculo alrededor de 4$)
Puedo atenderte en el hecho de que este instructable es publicado en el concurso de Sensor y el concurso de IoT. Agradecería que cuando votas por mí. Me haría mucha ilusión ganar algo! :)
