Paso 2: Componentes necesarios - II

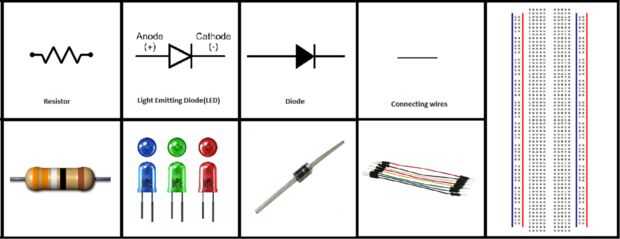

En la figura anterior, la fila superior muestra los símbolos de circuito para cada uno de estos componentes. La fila inferior muestra sus fotos reales (Nota: protoboard no tiene un símbolo de circuito). Los componentes se arreglan en el mismo orden las siguientes explicaciones.
5. resistencia: una resistencia es también un componente eléctrico terminal dos pasivos que implementa resistencia eléctrica (como determinado por la ley de Ohms) como un elemento de circuito.
Las resistencias están codificadas por colores. Para obtener más información acerca de cómo leer la resistencia de un resistor haga clic aquí.
Transmisor: 2.2kΩ(2), 3.2kΩ(2), 440Ω(2), 220Ω(3) receptor: 1kΩ(2), 3.3kΩ(1)
6. Diode(LED) de emisión de luz: el principio implicado es el mismo que para un LED infrarrojo. La única diferencia es que la luz emitida está en la gama visible del espectro electromagnético.
R radio-receptor : LED(1) verde, LED(1) rojo
7. Diode(LED): un diodo es un componente electrónico de dos terminales con conductancia asimétrica; tiene resistencia baja (idealmente cero) a la corriente en una dirección y alta resistencia (idealmente infinita) en el otro. Un diodo semiconductor, el tipo más común hoy en día, es una pieza cristalina de material semiconductor con una Unión p – n conectada a dos terminales eléctricas.
Receptor: 1BH62 Diodes(2)
8. conexión de cables: son los conductores (generalmente cobre) recubiertos por un aislante (generalmente plástico) que se utilizan para conectar diferentes componentes de un circuito.
9. protoboard: es generalmente una construcción base para la creación de un prototipo de la electrónica. Cables y componentes simplemente se empujan en los agujeros para formar un circuito completo y se puede aplicar energía. Conexiones y más en protoboard clic aquí.
Transmisor: 1 receptor: 1
Fuente: www.wikipedia.org/
