Señal óptica transmisor (doble frecuencia) (7 / 13 paso)

Paso 7: Construir el circuito

Vamos a pasar nuestro circuito de las pantallas de nuestro ordenador a un protoboard. Los siguientes pasos le guiará a través de él:

1. Utilice el multímetro para encontrar los valores exactos de las resistencias y condensadores.

2. usando el diseño ha creado como una referencia, aplicar dos breadboards circuitos (emisor y receptor).

3. Conecte la fuente de alimentación. (ADVERTENCIA: no enciende la fuente de alimentación al hacer las conexiones).

Eso es todo! Su transmisor de señal de dos frecuencia está completa. Las dos frecuencias que se transmiten son de 500Hz y 7kHz.

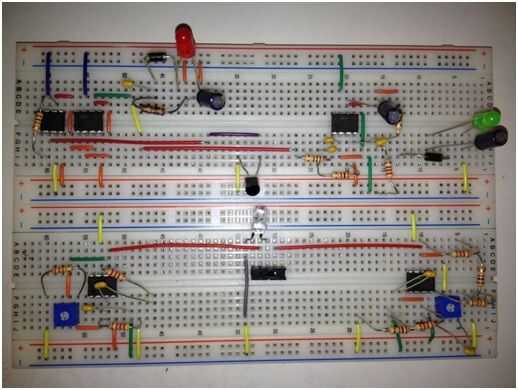

El photograph(above) es el proyecto terminado. Si lo miras detenidamente, hay dos breadboards. La placa en la parte superior es el circuito del receptor y el de abajo es el circuito transmisor.
