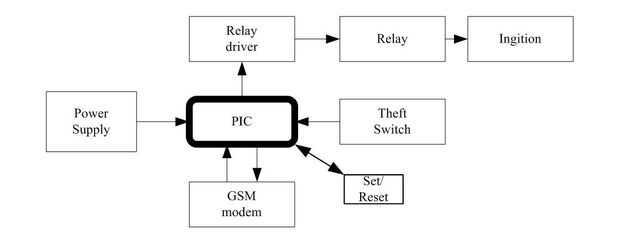

Paso 4: Diagrama de bloques
En este proyecto PIC microcontrolador es la 1 º parte principal del proyecto. 2 º parte principal es módem GSM y el relé. La alimentación es la principal fuente de todo el sistema. Este diagrama de bloque es la presentación de la GSM basado en sistema de alerta de robo de vehículo. Según el esquema de fuente de alimentación es el punto de inicio. Y entonces todos los componente y controlador de cada una de sus partes y su deber. La principal conexión de fuente de alimentación es relé conductor, microcontrolador PIC y módem GSM. Y que el microcontrolador es conectan con la 3 parte principal del sistema. Estas conexiones son controlador de relé para controlar el relé, interruptor de robo para obtener la señal de robo ataque a condición y módem GSM para enviar y recibir la señal de mensaje al dueño y el dueño. Controlador de relé se conecta con el relé ya que este controlador de relé se necesita manejar el relé de corte el sistema de encendido. El controlador de retransmisión comenzará el trabajo cuando recibe el comando del microcontrolador PIC. Este comandos es trabajar mejor el relé la conexión con el coche y del motor. El botón set y el resto también está conectado con el microcontrolador PIC. Para el sistema de 1er paso necesario Presione el botón set y luego trabajar el sistema. Después de todo el sistema final empuje otra vez para el pulsador de reset volver a trabajar todo el sistema.
