Sabia del reloj 3 - despertador geek basada en Arduino (4 / 8 paso)

Paso 4: Montaje mecánico - conectar pantalla y carcasa

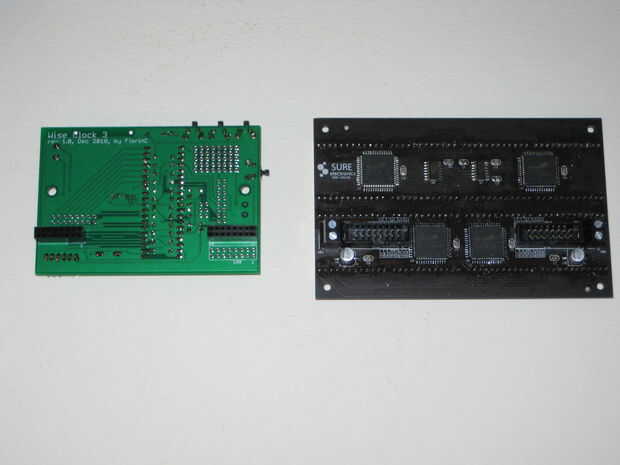

El sabio reloj 3 PCB fue diseñado para ser conectado directamente a la pantalla de LED de 3 mm 3216 de electrónica seguro. Pero se puede también utilizar con la versión de 5mm de la pantalla, utilizando el cable plano de 16 hilos suministrado.

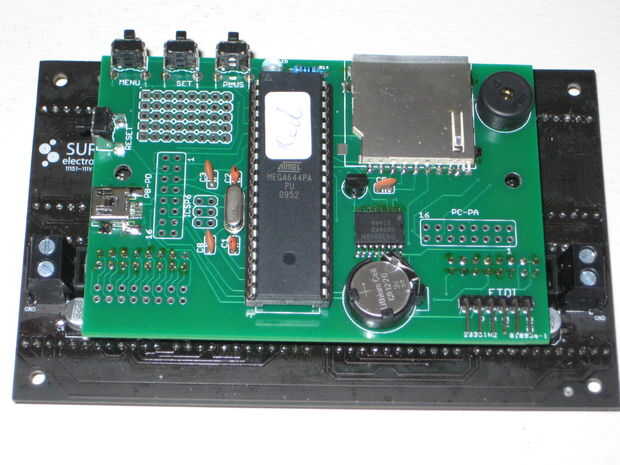

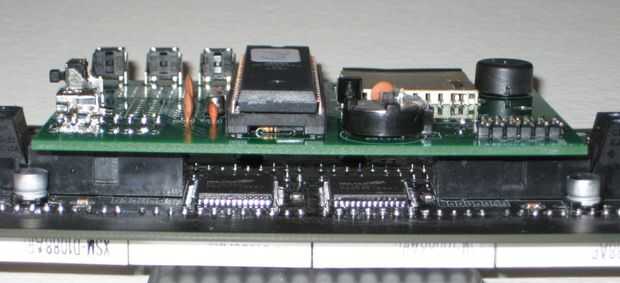

Conecte la Junta en la pantalla, empuje suavemente el tablero en los conectores, después correctamente alineados los (Foto 3).

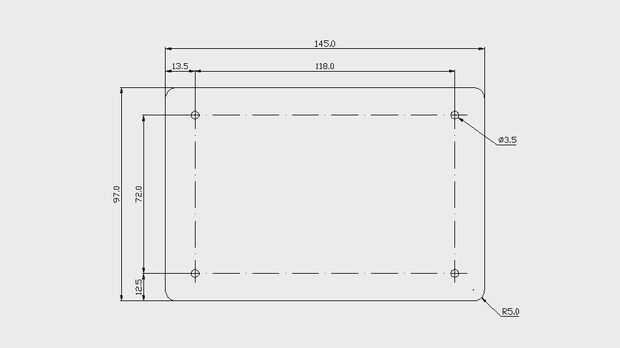

Siguiente paso es colocar la caja simple, que se hace de un par de placas de plexiglás, ahumado 3mm o 4mm claro, con las dimensiones indicadas en la foto 4. El archivo DXF, utilizado para corte por láser, está disponible para Descargar aquí .

Las 2 placas se unen directamente a la pantalla, con los separadores en las cuatro esquinas. (La Junta se ajuste perfectamente entre la pantalla y la placa trasera y no necesita ningún otro accesorio o tornillo). Los separadores más van en la parte posterior de la pantalla y se atornillan en los separadores más cortos colocados en el frente de la pantalla. Tenga en cuenta que las 4 arandelas proporcionadas son para colocarse en la parte posterior de la pantalla, entre los separadores y de tablilla, esencialmente extendiendo los separadores más.

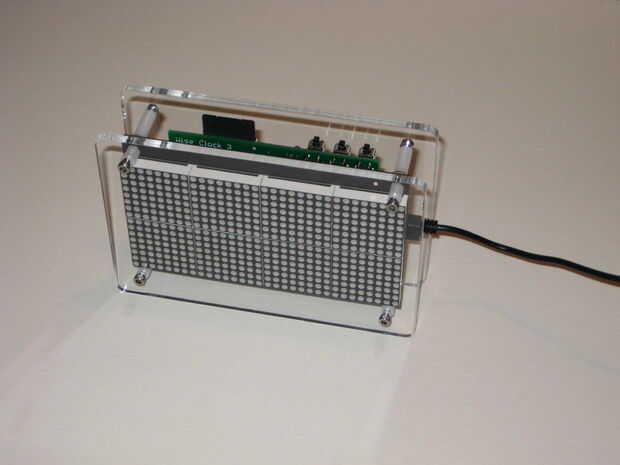

El montaje final se ve como en la última foto (Foto 5).
