Sabia del reloj 3 - despertador geek basada en Arduino (1 / 8 paso)

Paso 1: El sabio reloj 3 kit - lista de piezas

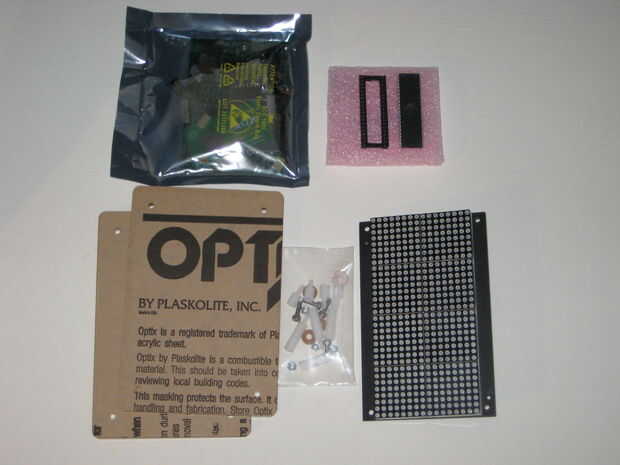

El kit completo de sabio reloj 3 incluye (como se muestra en la foto 1):

-un conjunto de componentes electrónicos (ver lista más abajo) y el PCB;
-el LED bicolor de 3216 exhibición de electrónica seguro;
-un par de placas de plexiglás transparente o ahumado cortado con láser;
-un conjunto de piezas de hardware (soportes, tuercas, tornillos, arandelas).

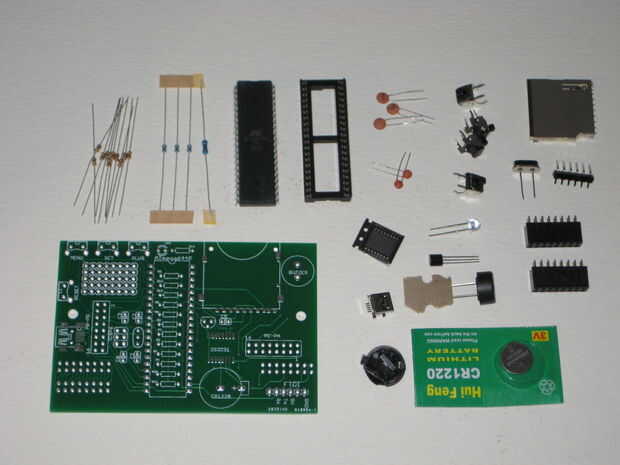

Foto 2 muestra los componentes electrónicos del kit. Ellos son:
-PCB;
-Controlador ATmega644P con Arduino bootloader (también programado con la última versión del software);
-DS3231 real-time-clock (previamente soldada a la placa);
-Socket de tarjeta SD (previamente soldada a la placa);
-zócalo de 40 pines para el controlador;
-Cristal 16MHz y 2 condensadores 22pF;
-Batería de respaldo CR1220 de RTC;
-soporte para la batería de la moneda;
-conector USB miniB;
-Regulador de voltaje de 3c3;
-zumbador piezoeléctrico;
-9 resistencias de 10K;
-3 resistencias 4K 7;
-resistencia de 100 ohmios (opcionales);
-azul (opcional) - LED indicador de encendido;
-ángulo recto 4 botones de presión micro;
-6 ángulo recto masculino pines (conector FTDI);
-2 x 16-pin headers hembra (conectores de la pantalla);
-3 condensadores 100nF de disociación.
