Paso 6: eje y
Montaje de eje es idéntico del eje x. El eje y se mueve a lo largo del eje x, de izquierda a derecha. Como con todas las piezas, cuidado en el corte y el diseño son importantes para asegurar una calidad de salida de tu router.

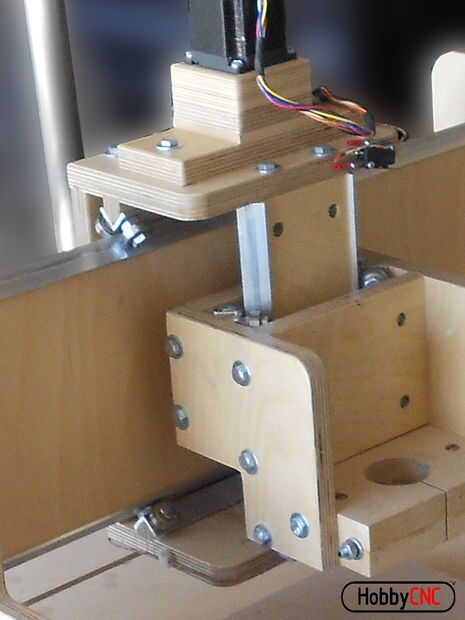

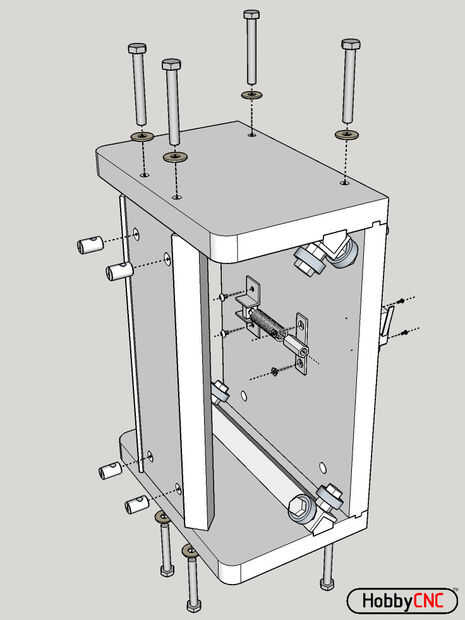

Alinee con cuidado el eje y tuerca de cojinete Linear y anti-contragolpe partes perpendiculares y sobre la línea central de la parte posterior del eje y.
Ahora el perno del eje alrededor de la base. Prueba de los rodamientos para un ajuste ceñido pero sin movimiento. Utilice cuñas o ajuste según sea necesario para conseguir un ajuste perfecto. Deslice el eje izquierdo y derecho asegurar un movimiento suave con ningún enlace.

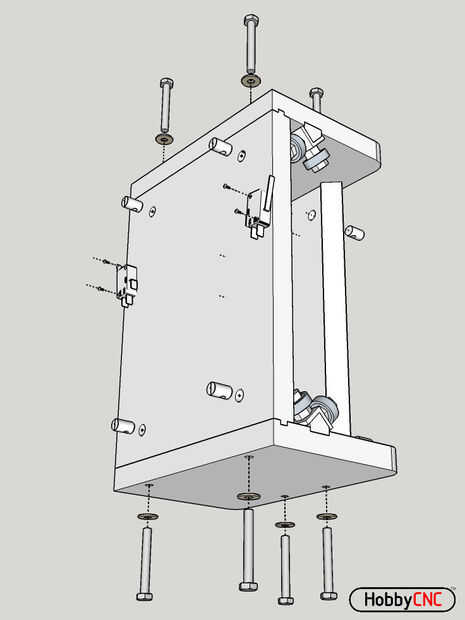

Atornillar o pegar el eje y lineal del cojinete se monta en el eje superior e inferior. Adjuntarle los rodamientos lineales (puse una pequeña cabeza plana Tornillo centro muerto para mantener en su lugar - no se muestra).
En cada extremo del movimiento, marca los lados del eje x donde taladra los agujeros para el tornillo de accionamiento. Enrosque el tornillo de la impulsión de ellos-eje (no mostrado) a través de un lado del eje x, agregue la pequeña tuerca cuadrada (parte de la contra reacción Asamblea), luego la primavera, luego hilo de rosca en la tuerca del cojinete lineal, asegurándose de que el resorte se comprime bien. Un taladro eléctrico con cuidado con abrazadera en un extremo de la varilla roscada acelerará este proceso.
Añadir rodamientos a ambos extremos del tornillo de la impulsión de eje y doble tuerca asegurándose de que hay cierta tensión en el tornillo de manteniendo de "tirarse alrededor" a altas velocidades.
El montaje del motor paso a paso además se añadirán más tarde.
