Router CNC DIY (1 / 11 paso)

Paso 1: Selección de materiales y otros detalles

Material

Este Router CNC DIY está hecho de madera. Recomiendo alta calidad, madera contrachapada del grado de muebles. Es bueno mirar y fuerte.

La otra opción es MDF (Medium Density Fiberboard). No se recomienda es tablero de partícula o "madera vieja regular".

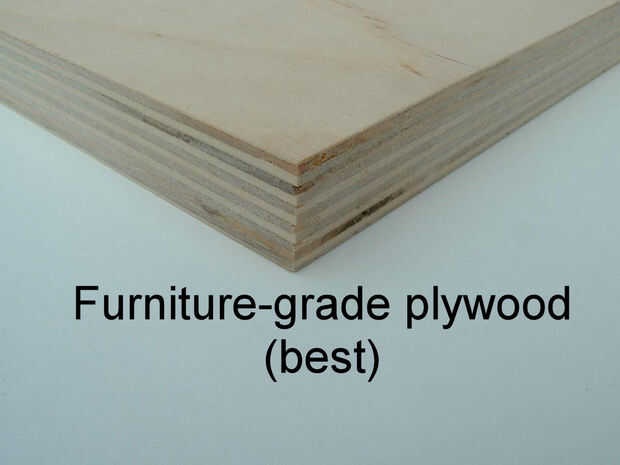

  • Muebles de madera de calidad se construye con muchas capas finas de alterna de grano. Está típicamente libre de huecos y superficie con un barniz limpio que se ve muy bien terminada. También es muy fuerte y resiste la flexión bien.

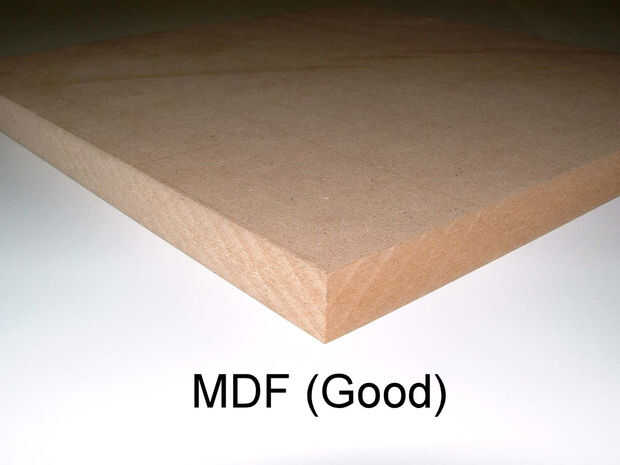

  • MDF se hace del material muy fino y uniformemente distribuido. Es pesado y dimensionalmente estable. Es fácil de cortar (pero puede opacar las hojas rápidamente). Su enemigo mortal es el agua. Mi primera construcción fue con MDF. Funcionaba bien y era perfecta para experimentar. Número 2 fue con una alta calidad de muebles de madera de grado.
  • Madera contrachapada viejo regular. Me encontré con madera contrachapada tipo tienda home local demasiado lleno de huecos e imperfecciones que vale la pena.

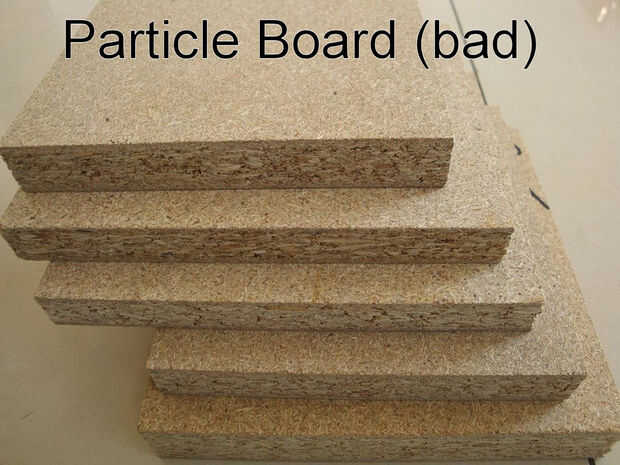

  • Tablero de partícula pueden identificarse fácilmente por la densidad muy gruesa e irregular. Es barato y no fuerte. No vayas allí.

Tamaño

Mi build es de 24" de ancho por 36 pulgadas de largo. No estoy seguro que me gustaría ir cualquier más grande como madera de flexión bajo carga.

Atención a los detalles

Es fundamental que todos los cortes son perfectamente cuadrados como usted puede hacer. En la prisa de mi primera construcción y el problema se hizo evidente cuando fresan piezas "espejo enfrente" que no se alinean entre sí después de moler! ¡ D ' Oh!

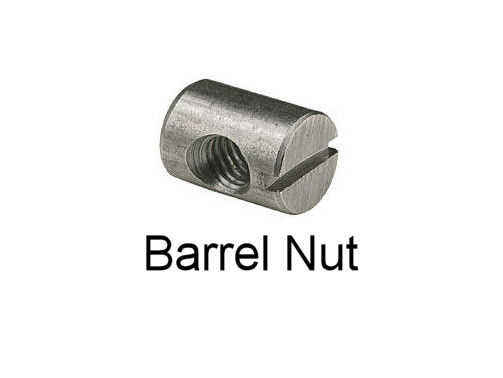

Que todos juntos - barril (o Cruz espiga) tuercas

Las tuercas de cañón proporcionan una articulación muy fuerte que puede ser desmontado y montado varias veces sin dañar los componentes. Perforación de agujeros para éstos puede ser desperdiciador de tiempo a menos que haga una plantilla primero.
