Paso 10: Manejo de cables
Aunque opcional, obtendrá todo el cableado y los cables de la manera. Es muy malo si tu cableado es atascado en las piezas móviles (para un montón de razones). Hay muchas formas para mantenerlos fuera del camino, pero quería algo fantástico que yo podría hacer de la acción que tenía disponible.
Este diseño es simple, barato, completamente funcional.

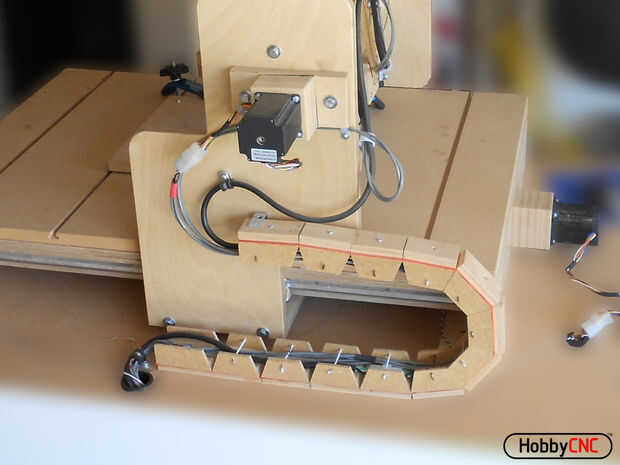

Manejo de cables en eje x

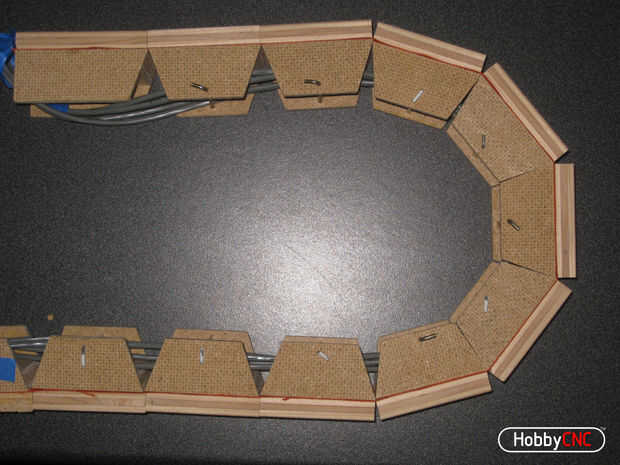

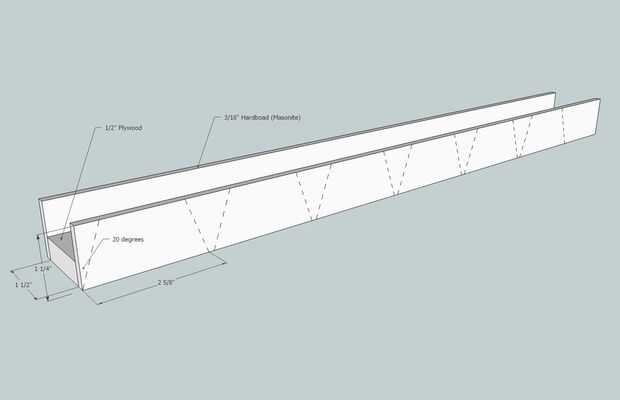

Usted puede 'futz' con estas dimensiones. Hacer el ángulo más agudo para una vuelta más apretada, hacer la bandeja más ancha o más estrecha, trajes de cualquiera que sea su diseño. Comencé cortando al hilo dos longitudes de la ½" madera contrachapada en un ancho de 1 1/2 pulgadas. Arrancaron dos tiras de igual longitud de madera prensada de 3/16 (¼" trabajo bien también) a un ancho de 1 1/4 pulgadas. Me pega y sujeta que tiras de la madera en la madera contrachapada de 1/2, formando una 'vaguada' en forma de U. En el dibujo se puede ver ya cómo se pliega la bandeja.

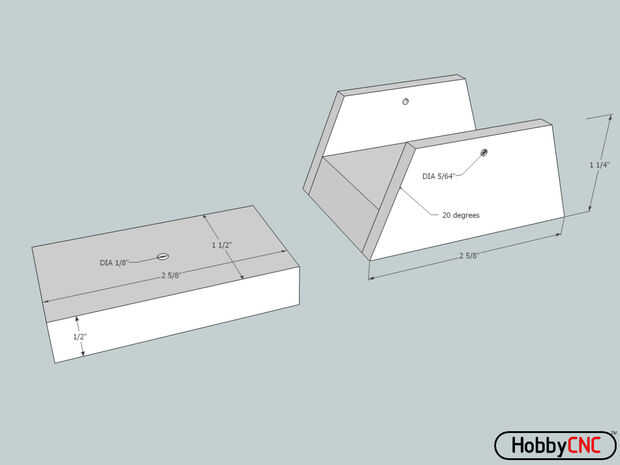

Cortar la otros 1 ½" tira hacia segmentos exactamente como cada uno de la bandeja de segmentos (2 5/8 en mi caso). Estos pequeños segmentos se atornillan a la parte "inferior" de la bandeja, esto evitará la flexión no deseada en la dirección "equivocada" cuando la bandeja está suspendida boca abajo.

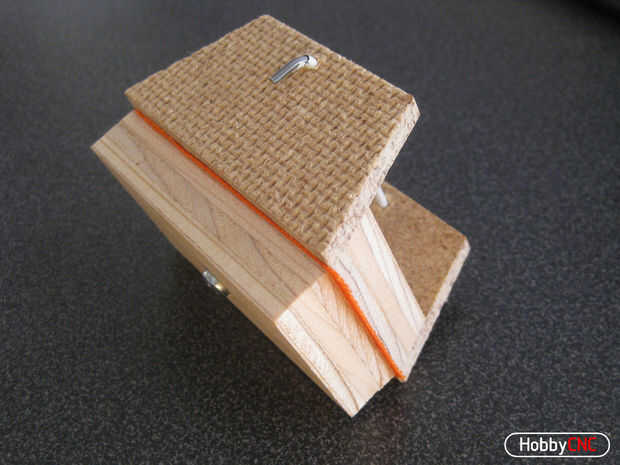

La idea es terminar con un 'sandwich' de las partes, como se muestra a continuación. Esto es solamente un segmento por ejemplo, la naranja pato del"paño" (color naranja brillante, lona como material) debe ser un continuo tira de la longitud de la bandeja de cable.
Cortar una tira larga de tela del pato 1 1/2 ancho, un poco más larga que la longitud total de la bandeja de cable. Alineados todos los segmentos de la bandeja de cable y asegurado entre dos tableros tan el no moverse durante la etapa de encolado. Había cubierto la parte inferior de la bandeja y un lado de la tela del pato con cemento de contacto. Una vez seco según las instrucciones, suavemente estira la tela pato y pegue a la bandeja. Dos personas funciona mejor aquí.
La pieza inferior es cuidadosamente alineada y sujeta con un tornillo para madera #6 x 3/4 (no cemento de contacto). Un poco pequeño de percha doblada completa el conjunto.
Manejo de cables en eje y

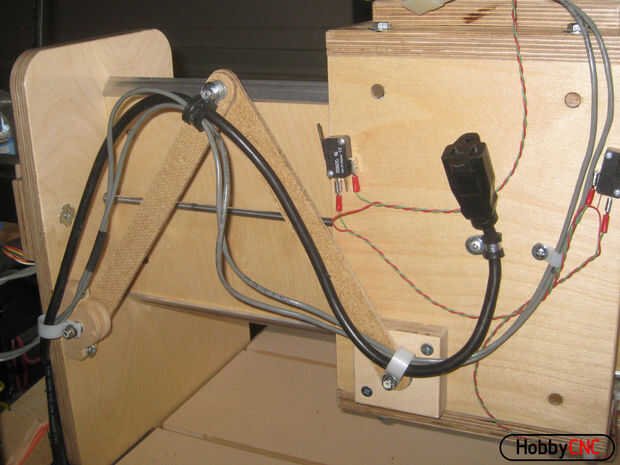

Para el eje y acabo de hacer un simple brazo articulado. Debe permanecer ligeramente doblados cuando el eje y está en su punto más distante.
