Router CNC DIY (9 / 11 paso)

Paso 9: electrónica

Se necesitan cuatro componentes principales:

  1. Equipo (idealmente con un puerto paralelo)
  2. Controlador de motor paso a paso
  3. Motores paso a paso
  4. Fuente de alimentación (steppers en coche)

Computadora

Idealmente con un puerto paralelo

Sugerencia: Haz un pequeño equipo del escritorio de un amigo, venta de garaje o un centro de reciclaje de electrónica y lanzar una tarjeta de puerto paralelo. La placa base puede incluso ya tienen el conector instalado, basta con una placa posterior con cable de cinta. No traer su computadora portátil en la tienda. Es sucio y generalmente no seguras para la delicada electrónica. Con una máquina de escritorio baratos o, puede abrir para arriba y golpe limpio cuando necesite. Software CAM no es terriblemente exigente en su PC, ya que la máquina sólo puede moverse tan rápido, que no es un reto para cualquier ordenador bastante actual.

Controlador de motor paso a paso

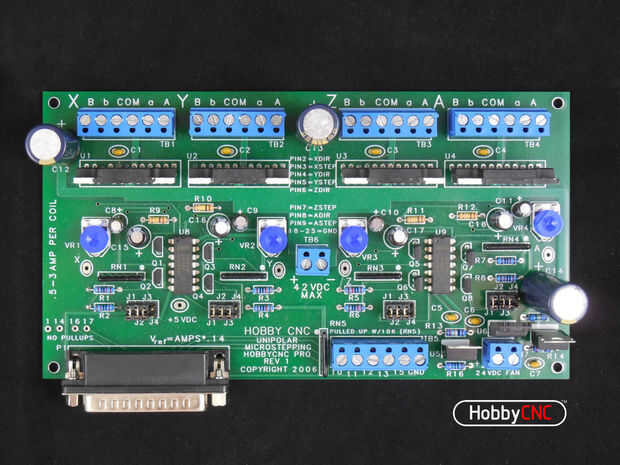

Te recomiendo "keep it simple". Yo uso y recomiendo la Junta HobbyCNC. Una tabla, hasta 4 ejes. No romper-hacia fuera tablero y cableado simplificado mucho y un espacio mucho menor. Hagas lo que hagas, evitar eBay tarjetas de controlador fabricados en el extranjero. Quieres ser un experto en CAD CAM, no un "la importación barata arreglar" experto.

Necesita un cable paralelo con los terminales con cable directo.

Si debe usar USB o Ethernet existen soluciones (precio sube un poco, aunque).

Motores paso a paso

Motores NEMA 23 son un montón lo suficientemente grandes. Asegúrese de que obtener el tipo correcto para su tarjeta de conductor. Hay dos familias principales: Unipolar y Bipolar. Los tableros HobbyCNC son unipolares - que significa que necesita un motor de pasos de hilo 5, 6 o 8 (4 cables es bipolar solamente). No sé cómo los motores del 'tamaño'. Fui con un motor bastante "carnoso". El compromiso: más par, más velocidades de alimentación (mayor energía).

Fuente de alimentación (para motores PAP en coche)

Para la solución de HobbyCNC , una fuente lineal corpulento, es fineza. Alrededor de 32 voltios DC y figura 2.5 amperios por motor paso a paso. Usted puede usar regulado 'cambio' de fuente también, no hay problema. Veo un montón de baratas en eBay. Emptor de la advertencia. Construí mi propio.

Opcional (pero recomendado) Interruptor de apagado de emergencia

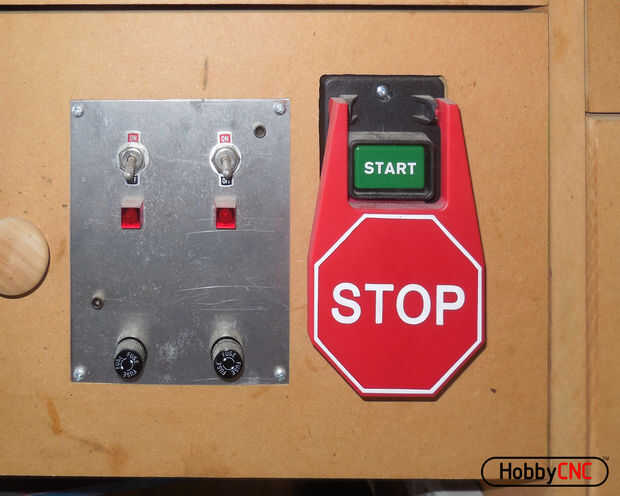

Compré esto en mi tienda de carpintería local (Rockler). Cuando las cosas para mal, van mal rápido, quiero un blanco grande. Esto matará mis motores y mi eje.

Opcional - UPS

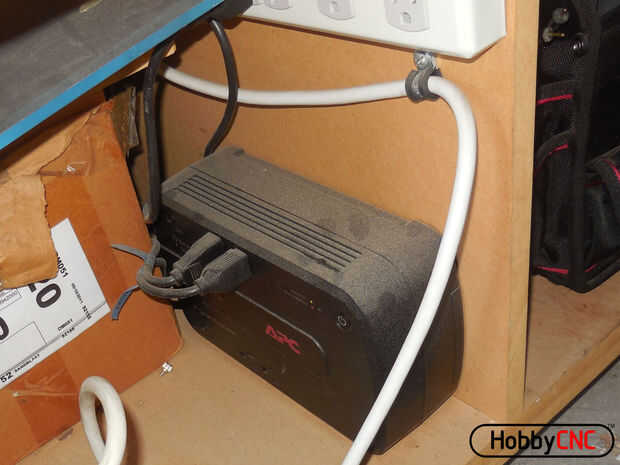

He tenido unos pocos puestos por patear un enchufe o mi compresor encender. El UPS deja de todas esas cosas. Puestos de trabajo no interrumpidos. Este UPS sólo alimenta el PC. La fuente de alimentación para los motores cuenta con almacenamiento suficiente para hacer frente a transitorios.

Gabinete

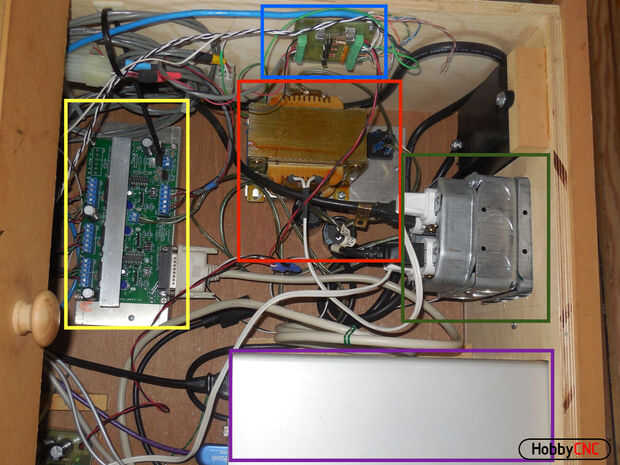

He construido un gabinete rodante para mi router CNC para tener un lugar para todas las herramientas, llaves, ejes, stock, teclado el cajón y una gaveta para la electrónica. Caja amarilla es el tablero de conductor del Motor de pasos HobbyCNC. Caja roja es la fuente de alimentación linear para conducir los motores PAP. Caja azul es un optoisolator para mi límite e interruptores de la casa. Caja verde es mi distribución de la energía. Caja púrpura es mi pequeña PC. Cajón es refrigerado por dos ventiladores.
