Paso 7: Preparación de dígitos
Ahora somos capaces de usar el tablero de Edison para generar música y sonidos arbitrarios y controlar nuestro ATMega IR remote. Este paso está dedicado a los consejos de cuatro dígitos para establecer la hora de alarma.
En principio, cada dígito consisten en siete interruptores operados magnéticamente (reed switches) cuyos Estados son leídas simultáneamente por el IC PCF8574T. Para hacer los segmentos individuales de un palo de dígito en el lugar correcto a través del tablero de madera, cada interruptor de láminas es acompañado por dos imanes de 4 x 2 mm que actúan como un "ancla" para los dos imanes de 4 mm correspondiente del segmento madera. Aquí, lo reed switches están alineados centro de manera un cierre del interruptor será directamente bajo el imán del centro de 5 mm del segmento madera. Puede encontrar más información sobre reed switches mediante la lectura de este documento.
He añadido los archivos correspondientes del águila para que pueda reproducir, modificar o mejorar las placas. Una vez que el circuito impreso listo, comience agregando el IC y otros componentes eléctricos excepto los interruptores reed. Usted tendrá que comenzar con la adición de los componentes SMD, ya que el calor necesario para soldar en el lugar de lo contrario derretiría el pegamento usado para sostener los imanes.

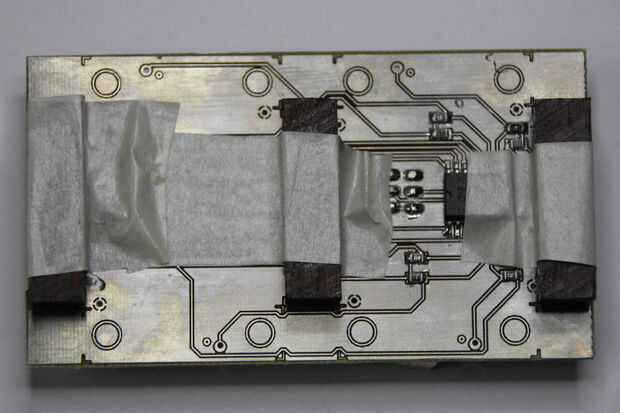

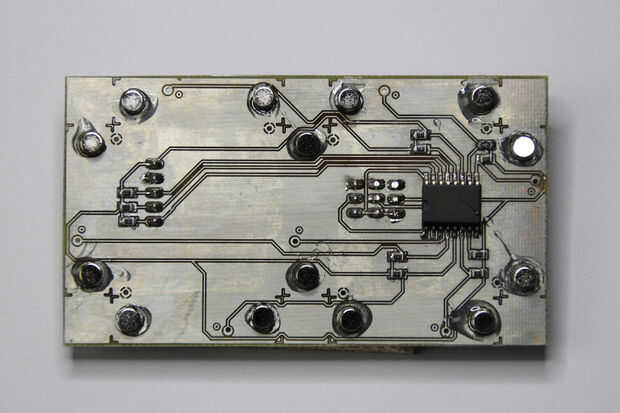

Ahora puede empezar a pegar los imanes 4 x 2 mm en las posiciones indicadas por los grabados de ronda en el tablero. Como los imanes tienden a moverse hacia o alejándose entre sí, se necesita un poco de paciencia para conseguir los imanes en la posición correcta. Me pareció muy útil usar los segmentos de madera como separadores para los dos imanes: sólo tiene que añadir dos imanes en la parte superior los imanes existentes de 4 x 2 mm en el segmento de madera, poner pegamento en el tablero y para fijar el segmento de madera en la posición correcta con alguna cinta.

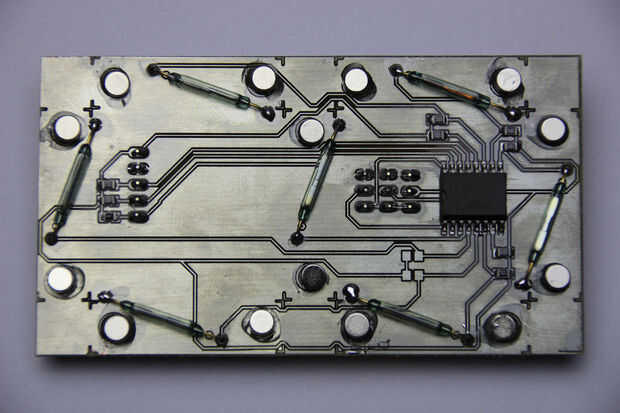

Finalmente la soldadura de los interruptores reed a la Junta en la posición indicada. Tenga en cuenta que el centro entre dos imanes 4 x 2 mm debe coincidir con un cierre del interruptor reed. Sea muy cuidadoso al manipular los interruptores, los pequeños cuerpos de vidrio tienden a romperse en el más mínimo esfuerzo físico. La mejor manera a los interruptores en la posición correcta de la curva era utilizar una herramienta flexión diseñada para resistencias. (por ejemplo, como este)
Como último paso añadir cabezas de alfiler en la parte trasera de la placa de circuito. La fila de 4 x 1 se utiliza para la alimentación y de interfaz con el tablero de Edison vía I2C. El 3 x tres 1 filas representan una manera de asignar una dirección única a cada mesa por tender un puente sobre dos pernos de cada fila con jumpers (ver paso de montaje). Esta manera, el Edison Intel sabe que de los cuatro dígitos han cambiado.
