Paso 1: Cosas que necesita
Puede hacer la caja de cualquier material que te gusta, como durante mucho tiempo los imanes son capaces de activar los interruptores reed a través de él. Así que si no quiere trabajar con la madera le puede también 3D imprimir el caso (he subido los archivos a este paso) o incluso hacerla de cartón.

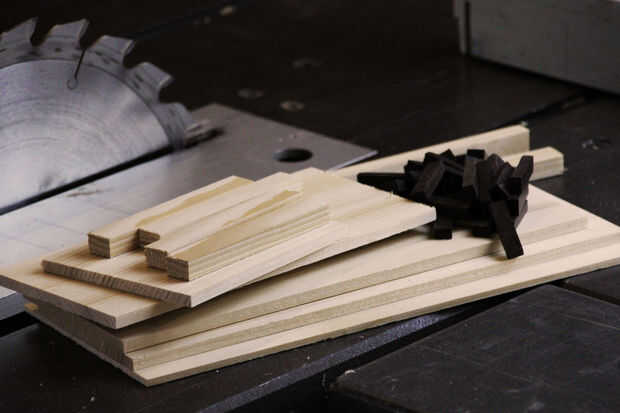

Usé el granadillo negro y abeto para obtener un bonito contraste
Electrónica
- Edison de Intel (p. ej. en el sitio de intel)
- 28 interruptores reed (por ejemplo, en amazon.com)
- altavoces mini portátiles con conector USB (por ejemplo, en amazon.com)
- Arduino Uno o un programador ISP
- Tarjeta de sonido USB (por ejemplo, en amazon.com)
- Resistencias SMD (0805): 56, 330, 10k (47 x), 1M (2 x)
- Condensadores SMD (0805): 22 pF (x 2), 100n (2 x)
- condensadores electrolíticos: 0.1 uF (2 x), uF 0,33
- LM7805 + regulador de voltaje de 5V (por ejemplo, en amazon.com)
- LM7809 + regulador de voltaje 9V
- ATMega 328p TQFP de IC-32
- Expansor de E/S PCF8574T IC (4 x)
- Cristal de Cuarzo SMD 16 MHz
- Transistor SMD BC849C NPN (SOT-23)
- Conector hembra de USB-A SMD
- Botón micro SMD (2 x)
- IR LED
- cabezas de alfiler (un lote)
- puentes (x 9)
Para el caso:
- madera (e.g. Piceas)
- frente: 26.4 x 11.6 x 0,2 cm
- nuevo: 26.4 x 11.6 x 0,6 cm
- lados: dos 11 x 9 x 0.6 cm
- parte superior: 26.4 x 9 x 0.6 cm
- parte inferior: 25,2 x 9 x 0.6 cm
- apoya: cuatro 1 x 1.5 x 9,5 cm y dos 1 x 1.5 x 15 cm
Para los dígitos:
- madera (por ejemplo, granadillo)
- 30 x 8 x 5 mm (se necesita al menos 26 piezas)
- dos 8 x 8 x 5
- imanes
- Ø 5 x 4 mm (uno por pieza, no pude encontrar ninguna así que apilan dos Ø 5 x 2 mm que uno encima del otro)
- Ø 4 x 2 mm (54 + dos por pieza)
Para trabajar la madera
- taladro o molino y 4 y 5 mm Brocas de taladro
- papel de lija (lijadora)
- pegamento para madera
- abrazaderas
