Paso 9: montaje
Antes de montar los dispositivos deben elegir perforar un agujero para el LED IR. He decidido taladrar en la parte posterior para usar la pared como un reflector. De esta manera el LED no es directamente visible y todavía capaces de operar la lámpara delante del reloj.

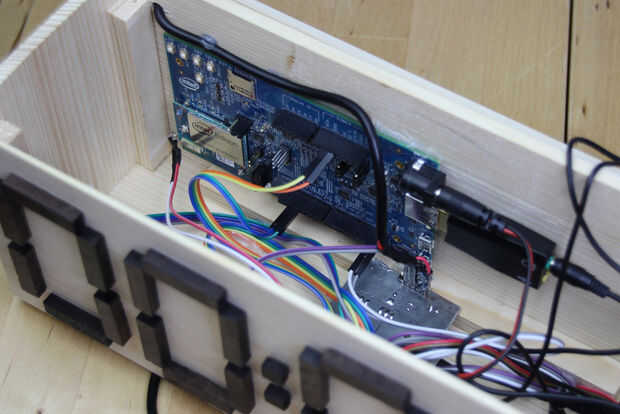

Comenzar fijando el tablero de Edison en el plano posterior de la caja. Como los distanciadores suministrados fueron dejar de grande y no quiero taladrar agujeros en el plano posterior de que utiliza manchas pequeñas doble cara cinta y pegamento caliente para ello.

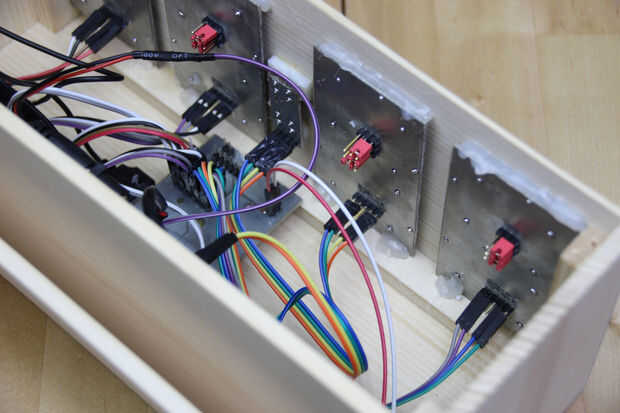

A continuación, agregue las tablas de dígitos en el sitio frontal interior de la caja. Aquí puede utilizar los segmentos de madera para alinearlos en la posición correcta antes de fijar con pegamento caliente. Tenga en cuenta que cada segmento tiene un puente único para identificarlos posteriormente mediante el protocolo I2C.
Siguiendo los consejos de dígitos puede pegar ahora la interconexión junta a la parte superior del reloj y fuente de alimentación.
El último paso es montar el mini altavoz a la placa inferior del reloj y para conectar los cables correspondientes:
- 12 V fuente de alimentación con la placa de potencia
- 9 Puerto de V de la Junta de suministro de energía con la toma de Edison
- la mini altavoz USB fuente de alimentación con el conector USB de la placa de potencia
- la tarjeta de sonido USB con el tablero de Edison y el mini altavoz
- los 4 pines de las tablas de dígitos con los carriles SDA, SCL y GND VCC en la placa de potencia
- fuente de los cuatro carriles de la Junta de botones con el poder de Edison 5V, GND, D2 y D3.
- el LED IR con IR-LED de los pernos en la placa de potencia (ver imagen paso 6)
Ahora estás listo para subir el programa python controlando el reloj de alarma en el tablero de Edison. Puede hacer esto por ejemplo a través de "winscp" la conexión con el protocolo SSH. Estoy ejecutando el script en python se anexa en este paso - no dude en modificarla para decirles más (como el tráfico en su típica manera de trabajar,...)! Para hacer el tablero de Edison funciona el programa despertador después de reiniciar tienes que agregar a los scripts de inicio automático:
