Paso 3: Más detalles del proyecto

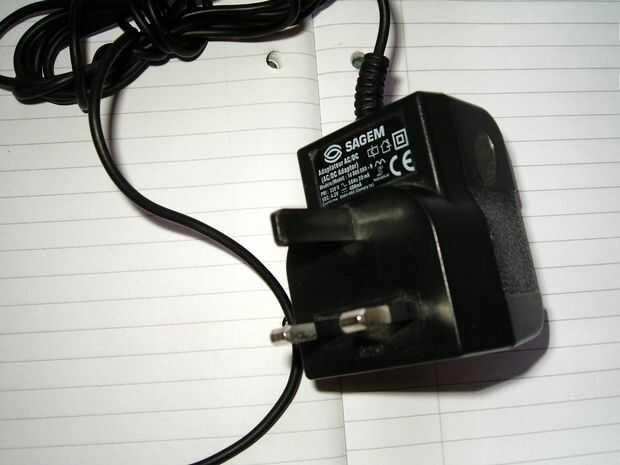

La interesante «hacker» es el reciclaje del viejo cargador de teléfono móvil. Tenía tres para elegir y escogió una pesada agradable con un buen transformador grueso en él. Por supuesto, no entregar el 5Volts(!!) reclamado pero algo acercarse a 12 voltios. Por lo tanto, LP1 es un bulbo simple; un 12V 5W jobbie (lámpara automotriz). Su verdad no hay para la iluminación (pero hace un buen trabajo en el espacio oscuro debajo de la escalera) pero actúa como una carga para el cargador para que entrega 5 voltios. La salida entonces está regulada a 2 voltios por el regulador que se muestra en el paso anterior. Este entonces carga la batería de la lámpara del jardín reciclada.
Por supuesto, cuando hay un corte de energía, la luz del jardín piensa que el sol ha ido a la cama y la noche y se enciende el LED blanco de alto brillo. Completamente cargada, la batería de tamaño AAA en la lámpara de jardín mantendrá ese LED que brilla intensamente durante más de 24 horas...

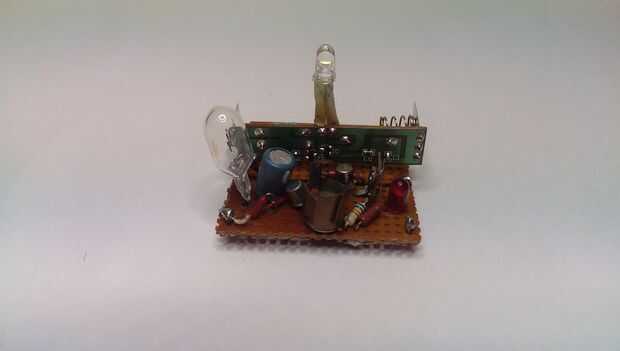

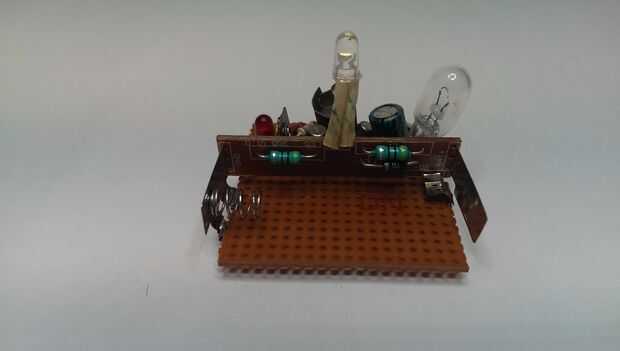

He conseguido colocar el circuito en una pequeña broca de veroboard llano que en un hueco en el cuerpo de luz y dos orificios en el cuerpo de la lámpara y el LED respectivamente.

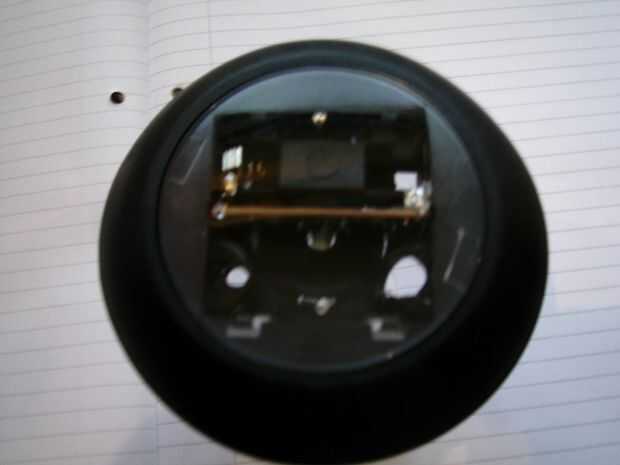

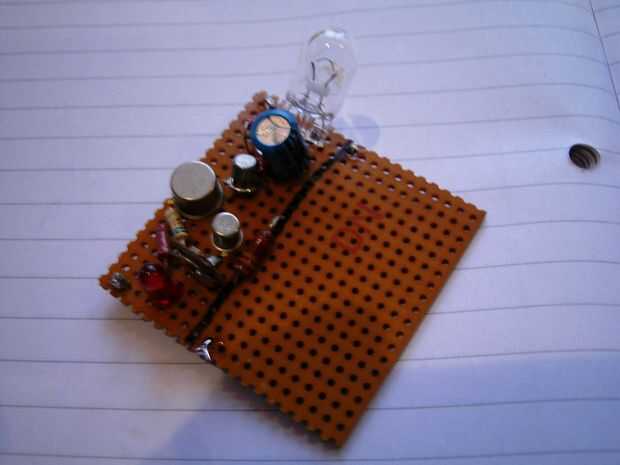

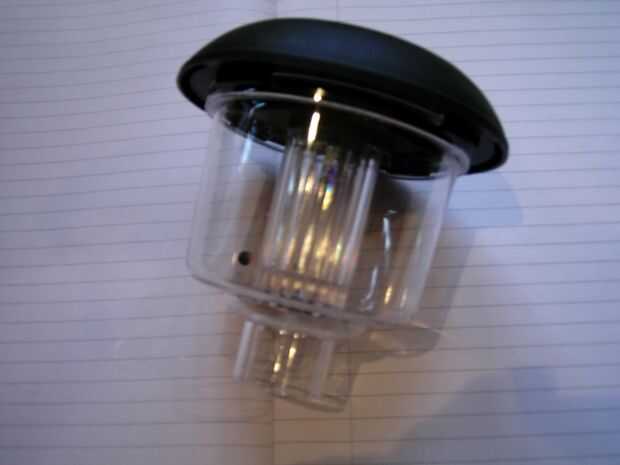

He no demostrado una disposición exacta, dependerá de qué jardín luz que tienes disponibles. Como se puede ver, dibujó una línea en mi veroboard para recordarme cuánto espacio tenía a disposición del cargador en. La segunda imagen de arriba muestra esto. La tercera imagen es la luz antes de comenzar trabajo (la célula solar ya había sido despojada a muchos meses antes). Esto dejó un hueco útil no tomado por la batería. En la cuarta imagen se pueden ver los dos orificios que perforaron.

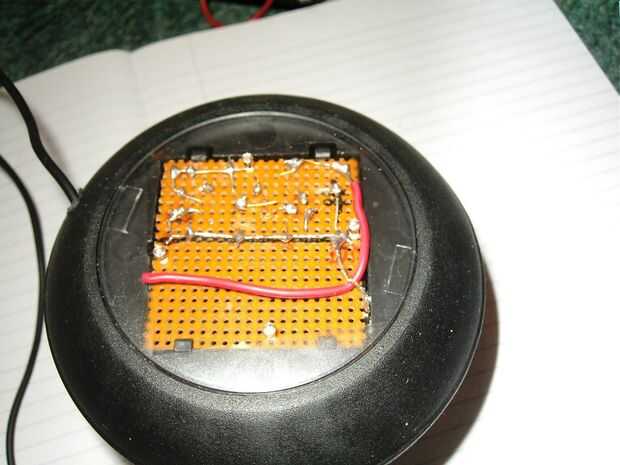

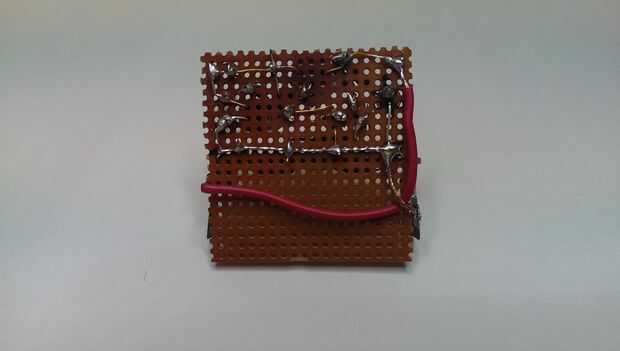

Como se puede ver en la imagen final por encima de la veroboard fue cortada para caber el espacio por debajo de donde estaba la célula solar.
