DIY un muy simple Generador termoeléctrico de emergencia de muy pocas piezas.
Optimizado para alimentar con velas de candelitas.
Con la inspiración de mis proyectos anteriores:
y
Esto se hizo como un experimento para probar la eficiencia cuando se utiliza el agua como componente de enfriamiento en un sistema termoeléctrico. El resultado fue muy interesante y como fue realmente fácil de hacer, pensé que podría compartir esto también.
Fondo:

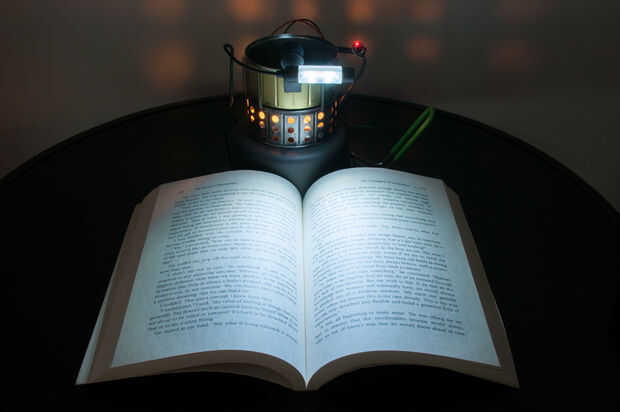

Convierte la energía térmica (de velas) en electricidad. Uso principal es para las luces de LED para actuar como un producto de emergencia de energía. También podría ser ampliar y usan en los hogares donde la electricidad no es muy dado. También podría ser utilizado como un cargador de baterías o dispositivos electrónicos de potencia. I´m consciente de la tPOD1 de producto comercial que creo que es una gran idea pero I´m más interesante en una solución de bricolaje para todos.
Concepto:
I´m mediante un módulo de thermoelectic, también llamado elemento de peltier, TEC o TEG. Tienes una caliente lateral y uno frío. La diferencia de temperatura en el módulo comenzará a producir electricidad. El concepto físico cuando se utiliza como generador se le llama el efecto Seebeck. Módulos de Thermoelectic se utilizan principalmente para el efecto contrario, el efecto Peltier. Luego se aplica una carga eléctrica y obligará a una transferencia de calor de un lado a otro. A menudo utilizado en neveras y refrigeradores más pequeños. Leer más sobre i aquí:
http://en.wikipedia.org/wiki/Thermoelectric_effect
Solución:
Primero he utilizado un módulo de TEC barato (8 euros) pero lamentablemente fue destruida por las altas temperaturas. Fue especificado para controlar temperatura máxima 200 º c pero de alguna manera tengo a mayor temp que medí. Me encontré sin carga, que podría ser la causa. Ahora uso un TEG-módulo de 40x40mm que producen 5.9W (4.2V/1.4A) a 180 º c de diferencia. Tiene una temperatura de funcionamiento máxima de 350 º c (180 º lado frío). Fue el mismo módulo que utilicé en mi otro proyecto de carga. It´s bastante caro, sobre 50€. 4.seca es un poco difícil pero creo que hay más barato disponible.

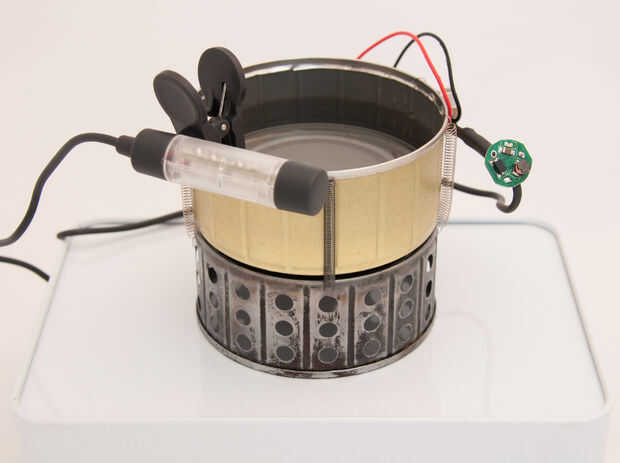

Para el transporte a todo el calor y enfriar con aire generalmente necesita un disipador de calor grande, o un pequeño disipador de calor con un motor y un ventilador. En este proyecto que utilice agua en lugar de otro. Que hacer la construcción muy compacta y la temperatura en el lado "frío" nunca superará los 100 º c. Agua finalmente hervirá pero it´s fácil de rellenar, como tienes agua.

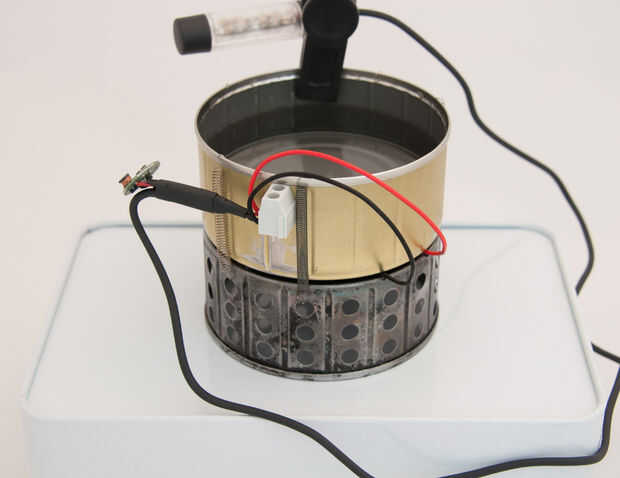

Para LEDs de potencia necesita un voltaje más alto que el módulo en sí producen. En mi anterior proyecto construí un voltaje regulado ajustable de Step-up. Que podría ser utilizado (y mejor) pero decido utilizar un Step-up de $1 de Ebay.
La mejor opción de fuente de calor es 3 x tealights. Que producen unos 0.2W energía eléctrica.

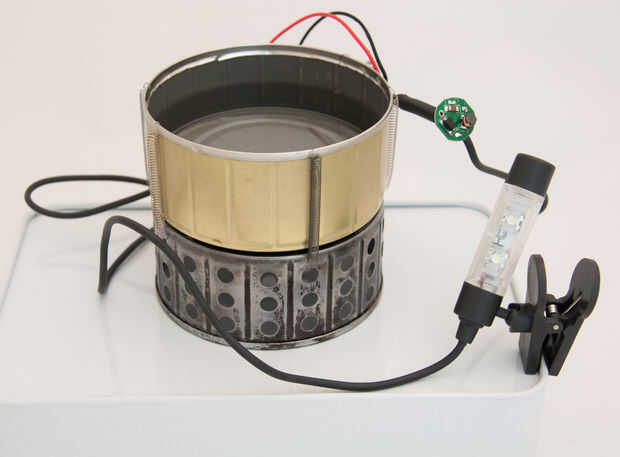

Características:
- 90g (sin LED)
- Ancho = 85x78mm
- Construido en el elevador de voltaje
- Soporte para 3 x tealights
Aplicaciones:
Mainy construido para LEDs de potencia pero se puede utilizar para otras cosas como:
- Cargador de batería/smartphone
- Ventilador externo (enfriamiento efecto, aumentador de presión del fuego, etc.).
- Electrónica
- Carga condensador estupendo y las señales de SOS de alta intensidad de energía
También puede ser calentado con un montón de cosas:
- Velas
- Fogones de alcohol

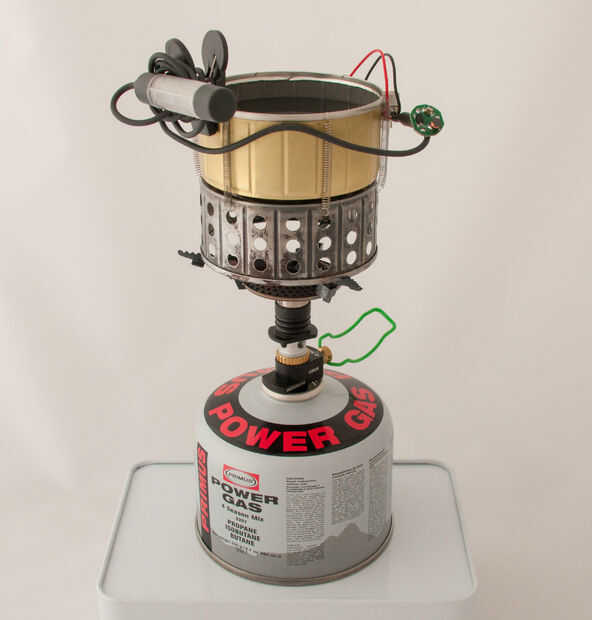

- Fogones de gas
- Estufa de leña
- Fuego de campamento
- Barbacoa

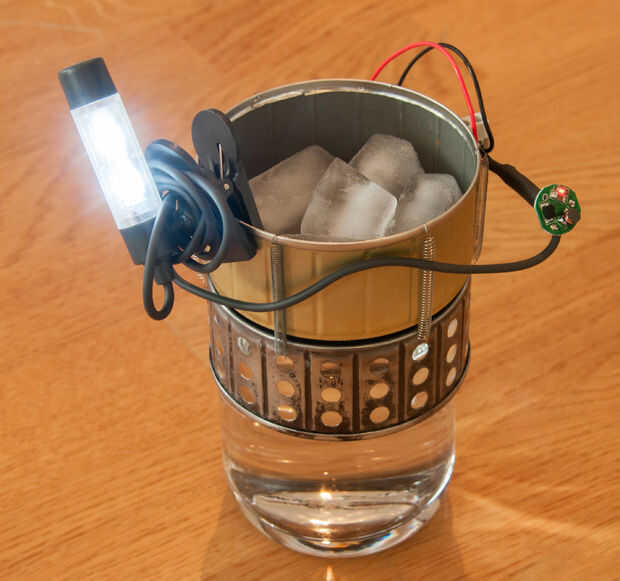

- Agua caliente
