Robusta construcción de Quadcopter (1 / 9 paso)

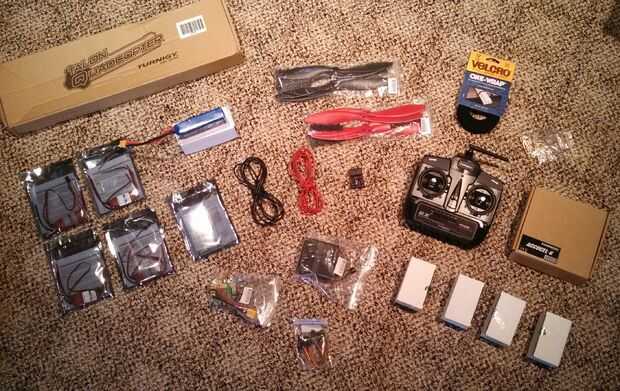

Paso 1: Materiales de construcción

Motores - Motor Brushless Turnigy L2210A-1650
Estos motores son fantásticos. Producen un montón de elevación si usted planea llevar una GoPro o cualquier otro tipo de cámara y son relativamente baratos en comparación con algunos otros de gama alta más. La ventaja real es que vienen con adaptadores de hélice por lo que deben ajustarse cualquier accesorios de tamaño que usted quiere poner en este drone. Necesita mínimo 4 de ellos pero les recomiendo que compren un par extra sólo para estar en el lado seguro. 11$ cada

Reguladores electrónicos de velocidad- controlador de velocidad de 25Amp
Estos ESC es escarpadas y funcionan realmente bien. ESC control de los motores variando la cantidad de corriente que se envía a ellos, son una necesidad para cualquier vehículo RC con motores sin escobillas. No comprar cualquiera 25amp ir abajo porque tienen que ser capaces de asumir la alta corriente que la batería se va a poner hacia fuera.  Necesita 4 de estos y es opcional si usted quiere comprar extra pero estén firmemente sujetas al chasis por lo que es poco probable que les dañará en ningún accidentes. 12.50$ cada

Edición #1 Los propulsores que he enumerado abajo son un poco demasiado grande para los motores anteriormente mencionado. Este es un tema que ha llamado mi atención, y que necesita algunos clasificar hacia fuera. Si usted quiere usar los accesorios que se enumeran a continuación sólo que tienes que comprar son motores ponerme. Además, si usted decide utilizar los motores mencionados sobre todo necesita es comprar algunos accesorios más pequeños, probablemente 9 * 4.7. Como Flyingsurfer848 (en la sección de comentarios) es óptimo en su lugar utilizar motores con un KV valorar más cercano a 1000 y 9 * 4.7 apoyos. Sin embargo si eres como yo y tienes ya consiguió los apoyos mencionados bramido y los motores anteriormente mencionados, funcionará! El riesgo sólo es sensible al máximo de la válvula reguladora y francamente nunca tomo lo para arriba más allá de la mitad porque ya es un montón de energía. Así que no es necesario entrar en pánico.

Hélices - 10x4.5 SF apoyos 2pc rotación estándar/2 pc rotación RH (negro)
pros de 10 pulgadas funcionan bien con el tamaño del marco Turnigy. Producen gran cantidad de empuje combinado con los motores anteriores y encajan los adaptadores de prop. Dude también comprar en diversos colores Stock en un montón de ellos! Porque son lo que suelen Romper el más rápido si usted es nuevo Quadcopter piloto como yo. 3$ (juego de 2CWR 2CCWR)

Balanceador de hélice Editar #1 - Sólo Google buscar algunos de estos. Son muy útiles en conseguir todos sus apoyos ponderados muy bien por lo que causan menos vibración. Comprar algunos alta lija para limar ligeramente los puntales con. $ 10-25

Controlador de vuelo - tablero de Control de multi-rotor LCD vuelo KK2.0 de Hobbyking
Después de la puesta a punto la Web de Hobbyking de más de un par de días encontré este foro. Viene abarrotado de la caja con todo el software necesario para volar el quad. A través de este Consejo también es posible calibrar todas ESC dentro de 30 segundos que me parecieron más impresionante puesto que ahorra un montón de programación tediosa. La pantalla LED también hace navegar el tablero de una caminata de la torta. Recomiendo adquirir esta tarjeta si usted es nuevo a Quadcopters y naves de rotor múltiple porque realmente simplifica la vida. 30$ (vale la pena el precio)

Transmisor/receptor - Turnigy 6 X FHSS 2.4GHz Transmisor y el receptor (modo 1)
Mínimo para volar un quad necesita 4 canales pero voy a decirte ahora que será mucho más fácil si consigues uno que tiene 6. Este control remoto también le permite invertir los canales que hace que sea fácil de configurar y controlar tu quad. 30$

Tarjeta de programación ESC - BESC tarjeta de programación
Hay un montón de maneras de programa de ESC pero no me imaginé que esto es la forma más sencilla de hacerlo. Asegúrese de que tarjeta que compres sea compatible con su ESC. Esta tarjeta de turnigy es compatible con todos los controladores de velocidad felpa Turnigy. 7$

Batería - Pack de Lipo de 2200mAh 3S 20C
Por supuesto, una batería es esencial para tu Quad. Siéntase libre de elegir lo que te marca quieras siempre y cuando no exceda de 4S (es decir, 4 células). Cuanto mayor sea C valorar cuanto mayor sea la corriente la batería pondrá hacia fuera que da más poder a tu Quad pero también descargas tu batería más rápido. 8$

Las correas de Velcro - VELCRO Estados Unidos INC 3/4 de pulgada de 12 pies
Para colocar la batería en la parte inferior de mi Quadcopter usé estas tiras de Velcro. Su eficiente y las correas encajan perfectamente en las ranuras en la parte inferior del marco. Probablemente hay muchas otras maneras de lograr colocar la batería pero he encontrado esta manera rápida y fácil. 6$

Cargador - balanceador de 6A 50W Turnigy Accucel-6
La mayoría cargadores trabajará con casi cualquier tipo de batería así que tienes un poco reinado libre elegir su propio. Este Turnigy uno funciona realmente bien y me permite programar el número de células y tipo de batería estoy cobrando. (Es también opcional comprar una fuente de alimentación para el cargador por lo que no necesitará utilizar una batería de coche). 23$

Tablero de distribución de energía - tablero de distribución de Hobby King Quadcopter Power
Recomiendo conseguir uno de estos. Facilita conectar su salida a la batería y reduce el lío de cables que tienes colgando alrededor de lo Quadcopter. 4$

Conectores de bala - 3,5 mm conectores de bala - 10 pares
Mets bueno poder desmontar el quad si tienes un mal funcionamiento o accidentalmente haces una conexión equivocada así que utilizan éstos para hacer todas las conexiones en el Quadcopter con excepción de la batería. Comprar al menos un par de juegos ya que será bueno tener algunos extras en caso de que uno sale debido a un mal trabajo de soldado. 5$ (para 10 pares)

Cable - cable 16AWG (1mtr)
Su a usted si usted piensa que usted necesitará o no pero me ayudó a salir causa significaba que no tenía que estirar el ESC de la up tanto en el marco. Si usted consigue algunos cables extra, compra de 1mtr de rojo y negro (ayuda a diferenciar + y -) además de su barato.  1$ (de 1mtr)

Lleva servo - Servo de macho a macho plomo
Absolutamente necesita estas (si no tienes ninguno) para conectar el receptor al controlador de vuelo 2.0 KK.  5$ (juego de 10)

Es sobre la lista de todas las piezas que necesitaba orden, pero por si acaso (abajo) esta es una lista en segundo lugar más pequeña por todo lo extra que utilicé que estoy suponiendo que ya tienes:

- Encogimiento del calor para limpiar las conexiones de soldadura y evitar corto circuito del sistema.
- Ayudar a las manos para hacer la soldadura más fácil.
- Una Dremel para cortar tornillos largos. Esto es opcional pero tuve que usar en un par ocasiones.
- Llave Allen set porque no recibirá ninguna con el kit del marco.
- Trinquete para apretar las tuercas.
- Loctite para asegurarse de que nada vendría floja.
- Editar #1 pegamento gorila funciona muy bien en vez de loctite para el marco, asegura que no tendrás ninguna piernas moverse.
- Soldador y soldadura
