Paso 3: Alimentación suministro instalación

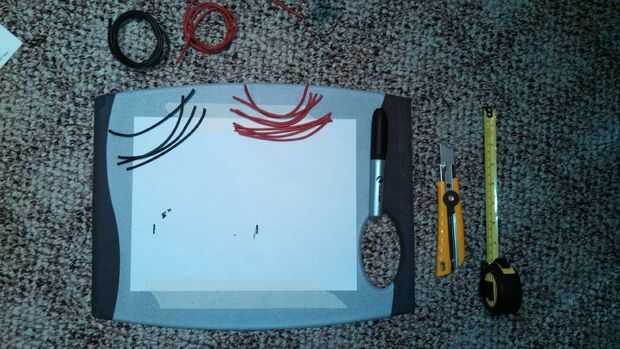

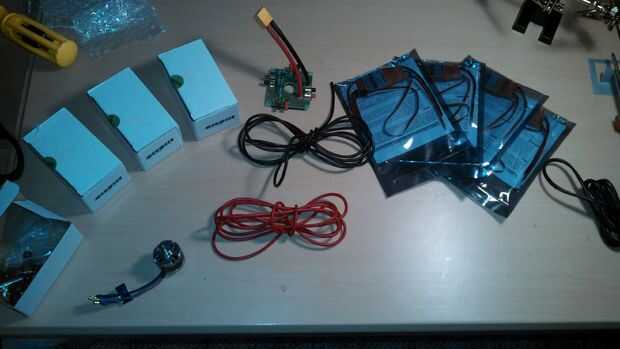

Un paso opcional al principio de todo este proceso es cortar algunos cables extra para alargar su ESC. Se trata de if ayuda quiero un poco de opcionalidad para el montaje en el bastidor. Corté mis extensiones de alambre en 5" que resultó para ser perfecto para el montaje paralelo de la ESC en los tubos de fibra de carbono en el marco.
Después de tener las extensiones de alambre cortado puede configurar su estación de soldadura. Recomiendo hacerlo en un lugar ventilado ya que puede haber mucho humo y los gases.
Cada salida debe estar ya preped para soldar derecha fuera el paquete ya que se debe exponer el alambre de metal en las puntas.

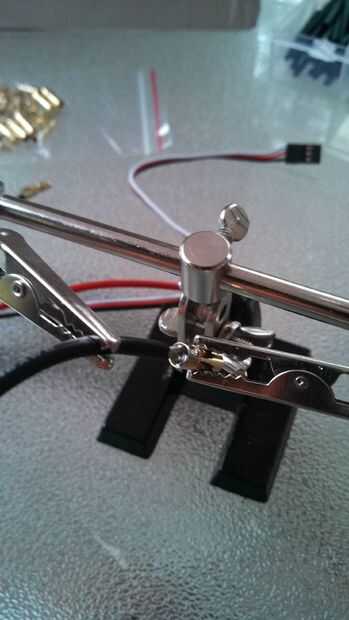

Comenzar con la soldadura de todos los conectores macho de 3,5 mm a los extremos de los cables que están del lado de la ESC con el + y -. Sólo debe haber dos cables en este lado de la ESC y luego un conector de servo. Al soldar los conectores en recordar poner el cable de salida completamente en la taza en la parte posterior del conector. Esto se asegurará de que usted tiene una conexión completa una vez que la soldadura en la taza del goteo. Completar este paso para todos los 4 de ESC.
Una vez terminados con los conectores macho entonces puede empezar con la atadura de las extensiones de alambre.
Este paso es bastante simple. Para cada ESC tienes 3 cables que sobresalen en el extremo opuesto de lo que acaba de soldar conectores macho a. Estos cables serán los que conectas a los motores sin escobillas. El patrón de las extensiones de alambre que añades en los cables de salida es como sigue:
ROJO--- rojo (cable de extensión)
ESC---Rojo--- negro (cable de extensión)
ROJO--- rojo (cable de extensión)
Esto es importante para cuando usted compruebe motor orientación ya que permite fácilmente cambiar la dirección de que los motores están girando.
Cuando suelde las extensiones en mantener los cables tan plano como sea posible o de lo contrario usted podría terminar con una conexión doblada que hará poner en calor encogen casi imposible.

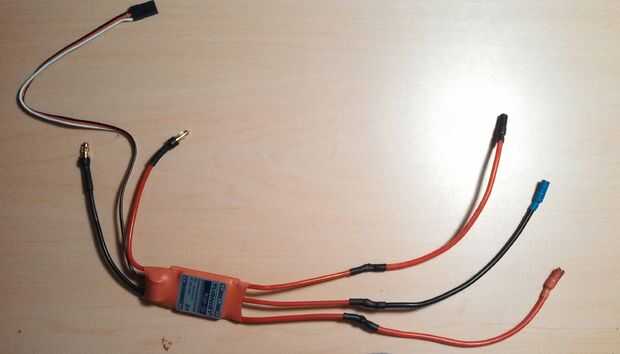

Finalmente después de agregar las extensiones en la ESC puede terminar soldando los conectores hembra en los extremos de las extensiones. Terminemos esto en las 4 y luego poner en orden las cosas con encogimiento del calor.

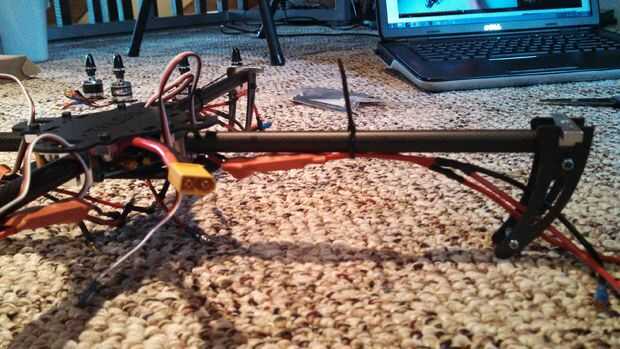

A continuación puede conectar el ESC al marco. Opté por usar zip para mantenerlas bonitas y al ras con los brazos. También le da una apariencia limpia. Usted puede ser creativo aquí pero recuerde para asegurarse de que están bien aseguradas.
No dude en colocar el tablero de distribución de energía entre las placas del marco con el conector de la batería hacia la parte posterior de la embarcación. Lo siento no tengo ninguna foto de esta parte específica, pero estoy esperando que a descifrarlo, un Consejo es que no t ajuste bien! Así que prueba y asegúrese de que los conectores son fácilmente accesibles y el conector de la batería hacia la parte posterior de tu quad. Entonces usted puede conectar los cables positivos y negativos de su salida en el distribuidor de energía.

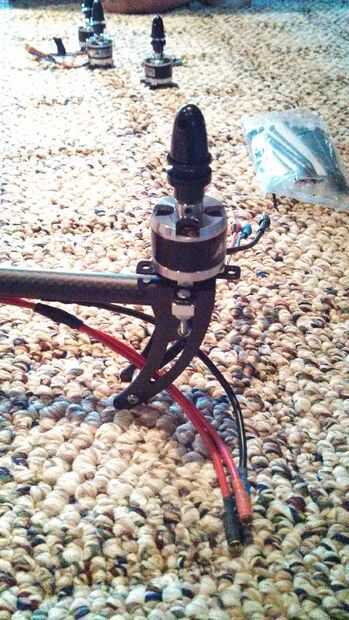

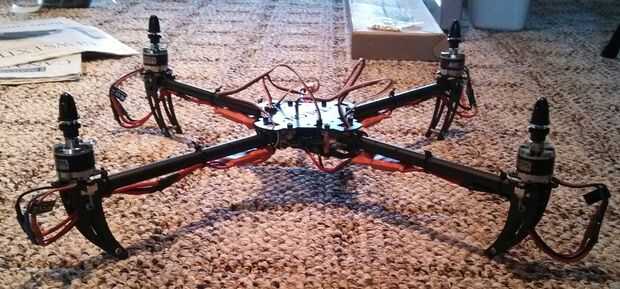

Ahora para terminar, conectar los motores a los pies de la estructura. Tuve que comprar unos tornillos más largos y tuercas extras en la tienda de hardware para hacer esto correctamente porque el juego de bastidor de no darle bastantes piezas.

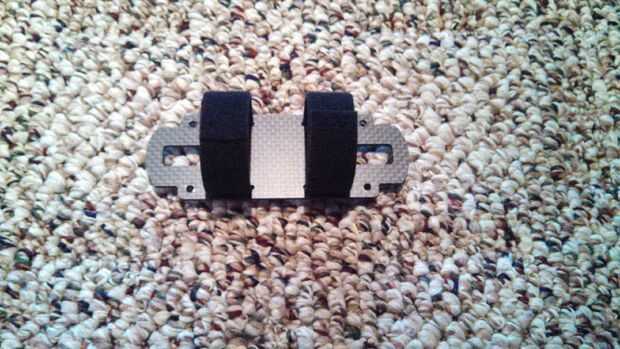

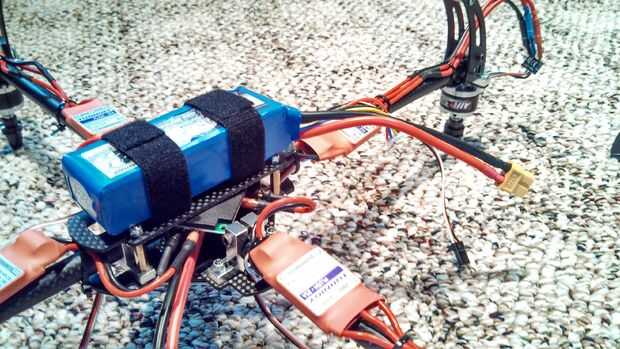

Su opcional si desea poner las tiras de Velcro en la base de fondo ahora mismo, pero haciendo este último significa disimular el armazón con todo sobre todo... que será muy dura.
