Robot musical MIDI Melodyian (20 / 23 paso)

Paso 20: Montaje Final - instalar y cablear el circuito

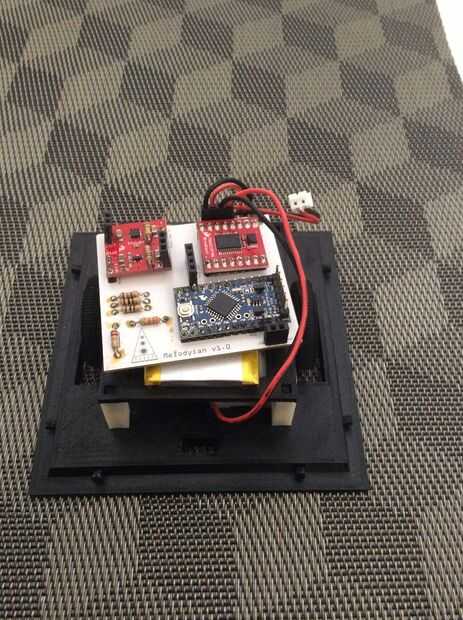

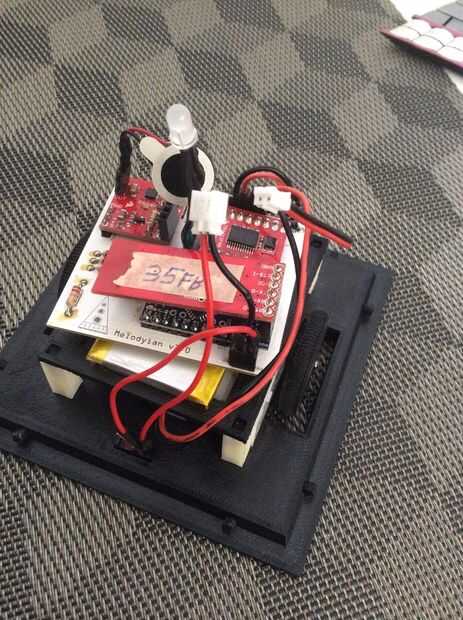

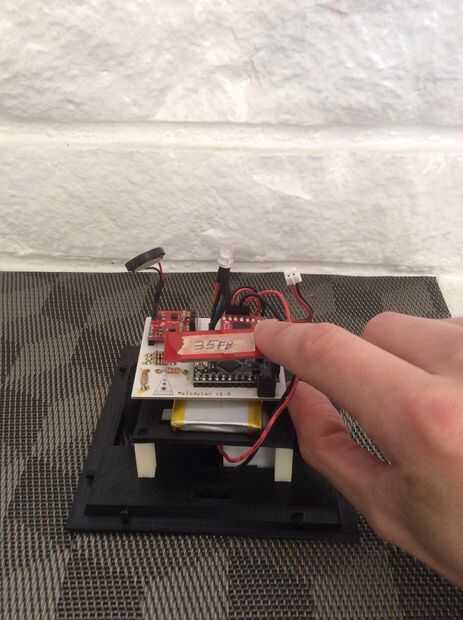

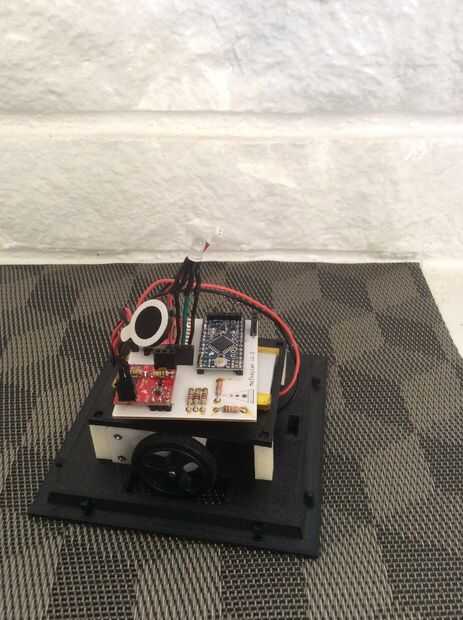

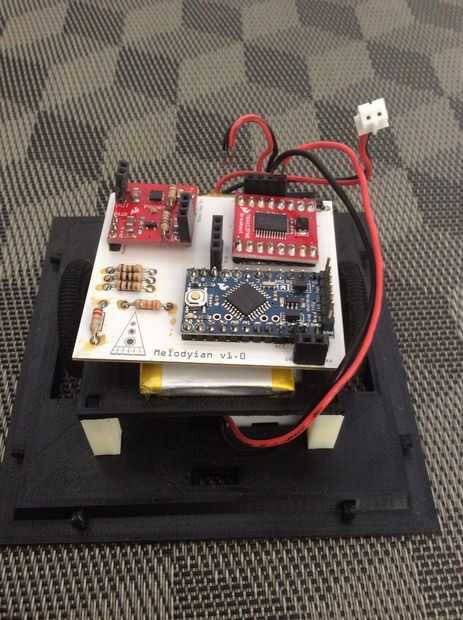

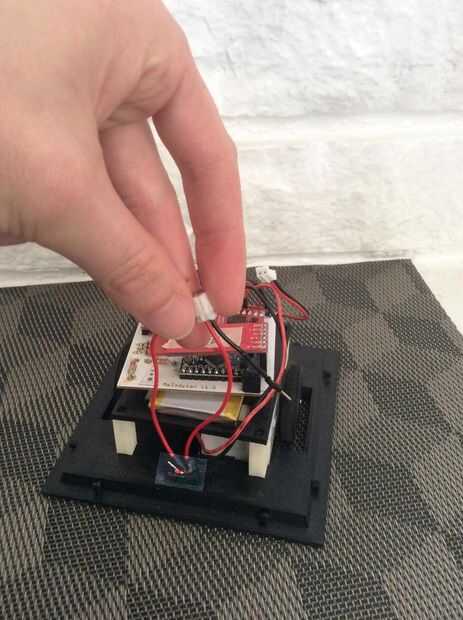

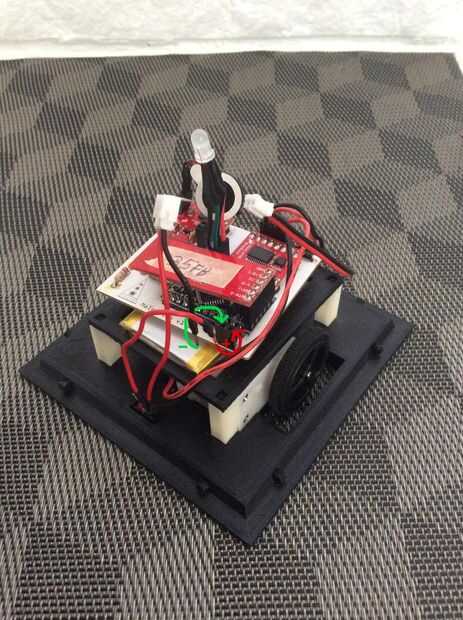

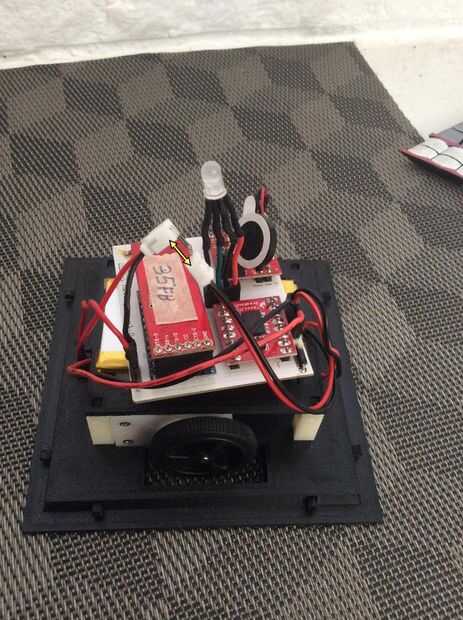

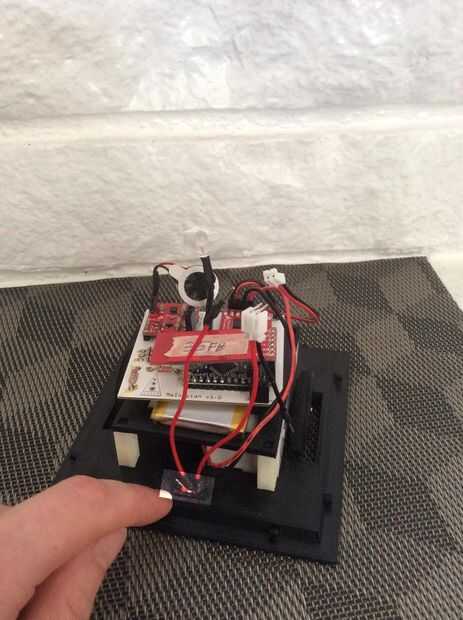

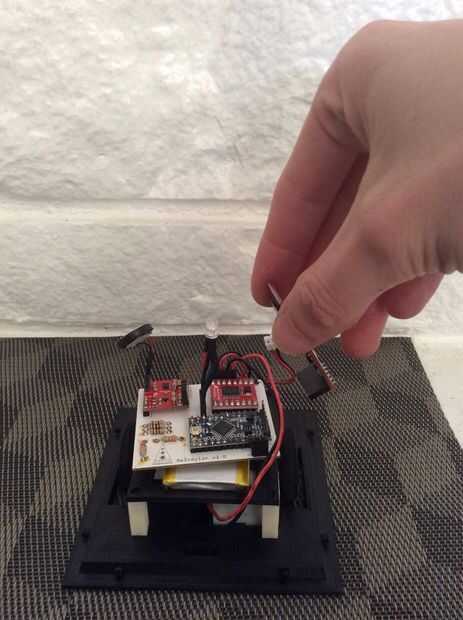

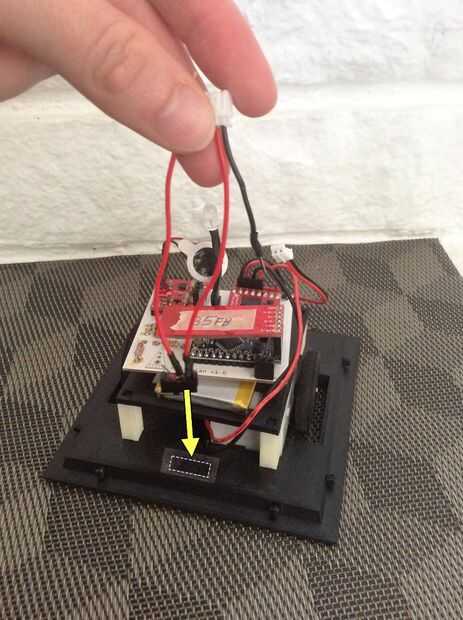

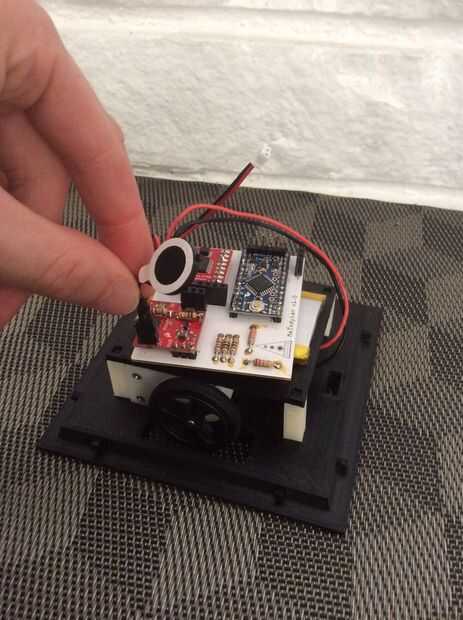

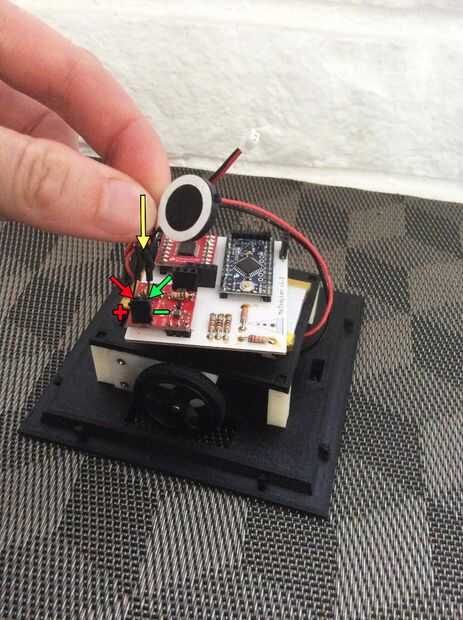

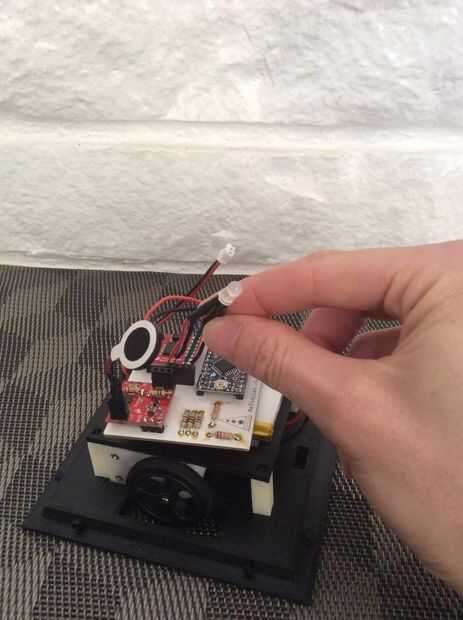

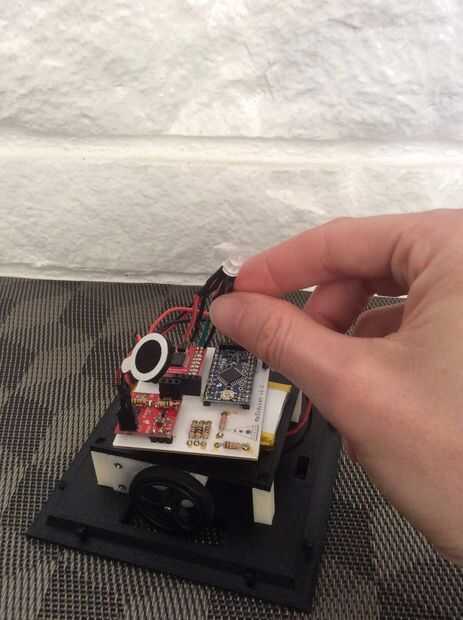

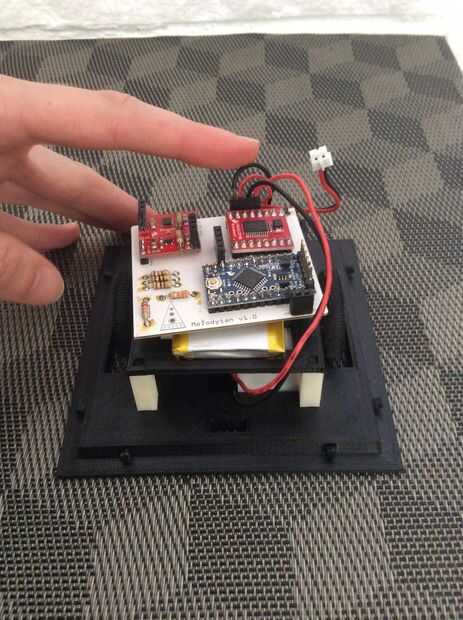

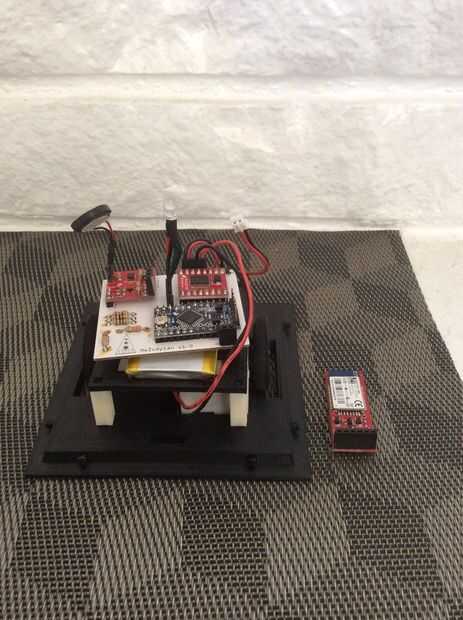

Una vez que se ha montado el chasis base, instalar y conectar el circuito como se muestra en las fotos.

CONSEJOS:

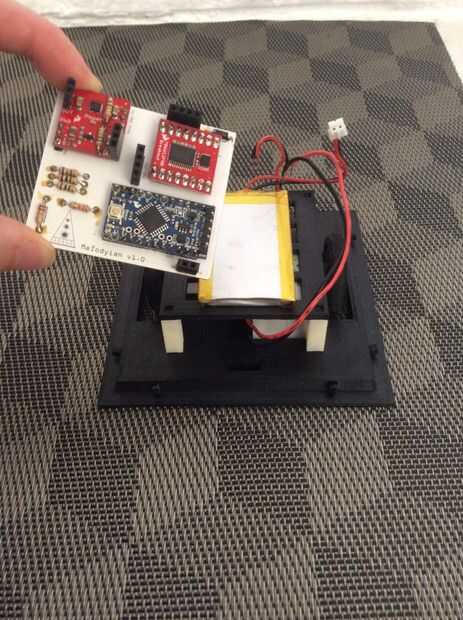

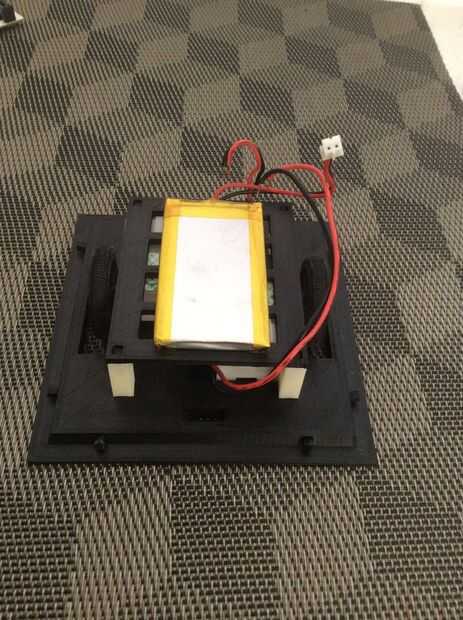

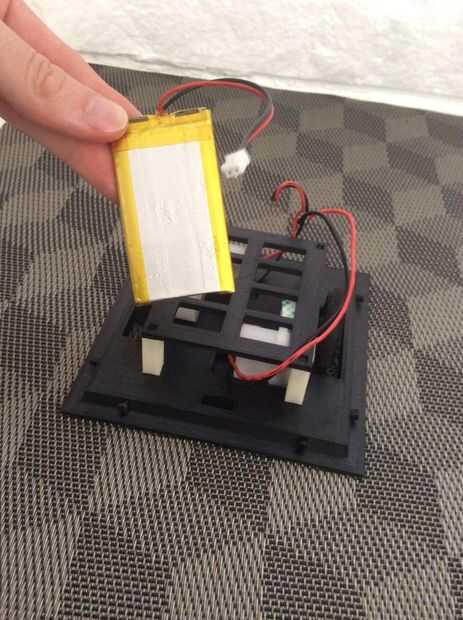

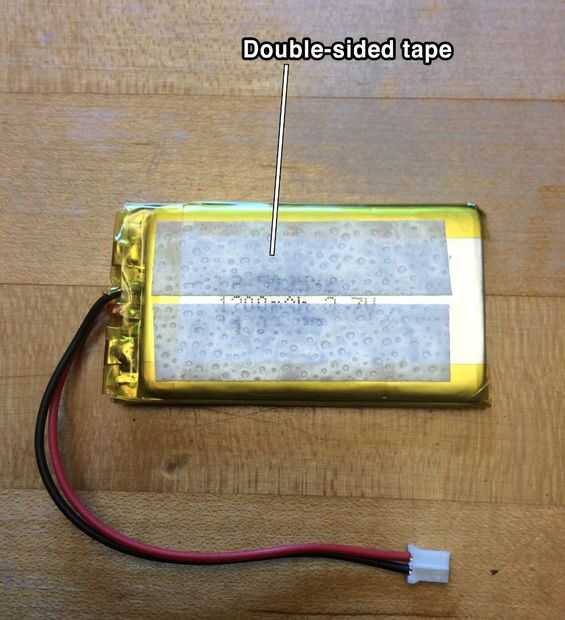

• Puede aplicar cinta de doble cara a un lado de la batería de lipo para que quede firmemente en su lugar en la plataforma de plástico sin deslizamiento (ver figura). Alternativamente, puede usar cinta adhesiva para sostenerlo en lugar.

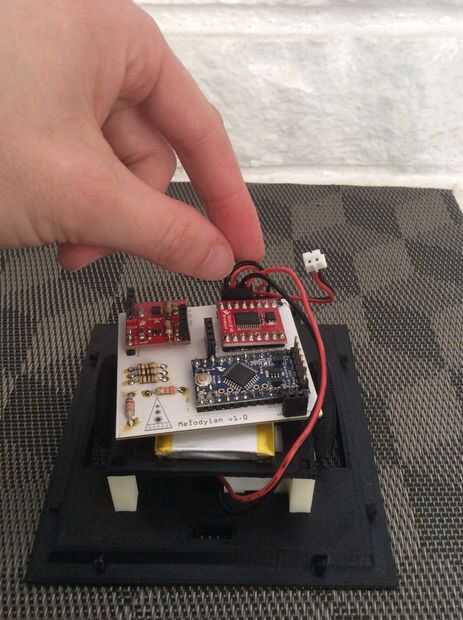

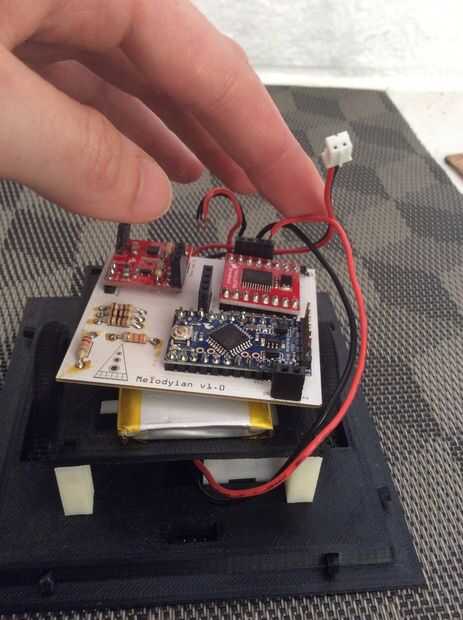

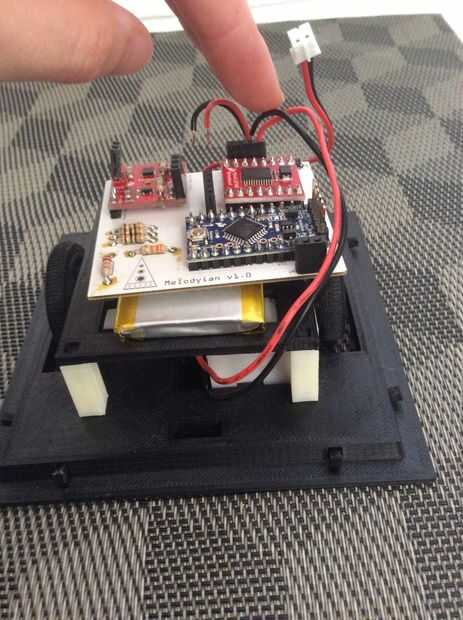

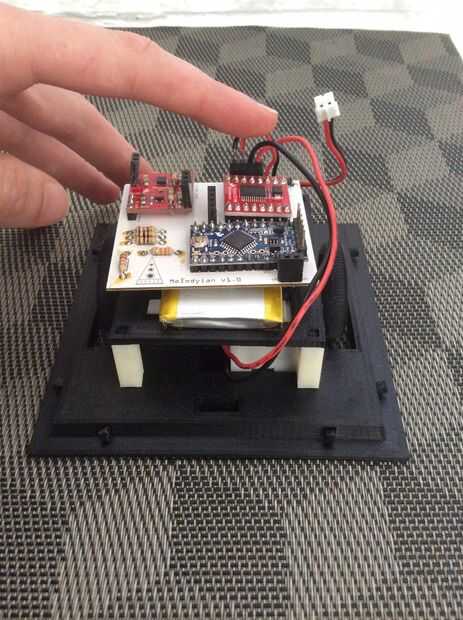

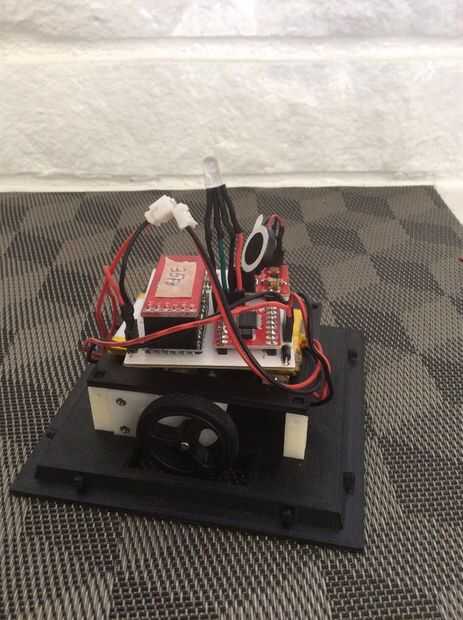

• Una vez que hayas colocado el PCB sobre la plataforma, este es el momento ideal para medir y cortar los cables del motor hasta las longitudes mínimas necesarios para alcanzar al conductor del motor pernos encabezado. Si tienes mucho exceso de cable, podría prevenir piezas de cara de la robusteza de encaje fácilmente.

-La longitud final que hemos cortado los cables del motor a fueron de 5.25" para el motor colocado más lejos de la terminal de conexión de controlador de motor y 3.5" para el otro.
