RGB LED coche Dash y la iluminación de la puerta (4 / 7 paso)

Paso 4: Construir el circuito de inversión de polaridad para las luces de la puerta

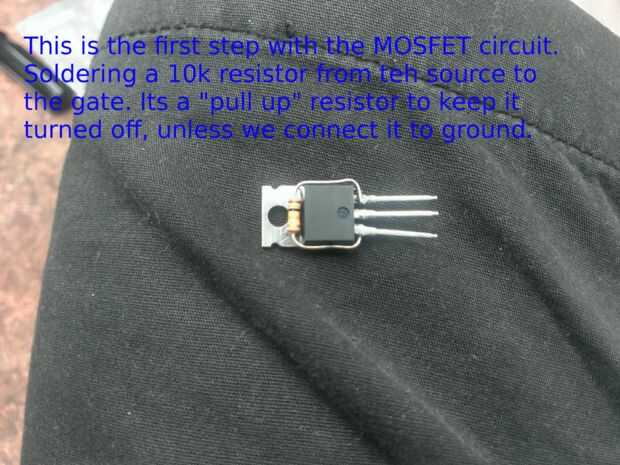

Mis luces de puerta tienen un interruptor que se conecta a tierra al conectar, para hacer este trabajo con cableado de ánodo común, tampoco necesito 3 interruptores de puerta (uno para rojo, verde, azul), o necesito hacerlo interruptor + 12v para el LED, cuando la tierra está conectada. Con los coches, generalmente ves un relé de hacer este tipo de cosa, pero con LEDs, su generalmente un MOSFET. Esto significa que el cableado es un poco complicado, y para hacer las cosas más estables, tienes que poner una resistencia en el MOSFET, su llamado un tirón para arriba del resistor, se asegura que su siempre apagado, si no queremos encender conectando a tierra.

Un MOSFET es un transistor y para el alcance de esta discusión, básicamente lo que hace un transistor, es utiliza un poco de electricidad para cambiar mucho de electricidad que es exactamente lo que hace un relé, sólo un transistor tiene polaridad (como un diodo). La polaridad es importante con los transistores, si usted necesita cambiar a tierra, necesita un NPN / o transistor de tipo N, si quieres interruptor + voltaje de C.C., entonces necesitas un PNP, o transistor de tipo P. Los transistores de manera funcionan, si quieres cambiar a tierra, envíe un poco de + tensión, si usted quiere swich + tensión, necesita conectarse a tierra, que es lo que quiero decir sobre la inversión de polaridad. Con un transistor entre cuando el interruptor de la puerta conecta a tierra para el transistor, el transistor se conecta + 12v (desde el conector de luz de puerta) el LED de la tira.

Generalmente, para cantidades bajas de corriente se utilizan transistores BJT (BiPolar Junction), y para mayores cantidades de corriente utilizar MOSFET (Metal oxido Semiconductor Field Effect Transistor). Si sólo estaba haciendo las luces de la puerta y no el bajo luces de la puerta, un transistor BJT probablemente estaría bien, pero to ser en el lado seguro, Im usando un alta corriente MOSFET, porque im usando una buena cantidad de LED, y no quiero empujar los límites del transistor.

Antes de ir y construir este circuito, usted debe comprobar cómo tu trabajo puertas, si tu coche cambia + 12v, entonces no necesitas este circuito en todo, apenas enganchar el + 12v el LED tiras de plomo de ánodo común.

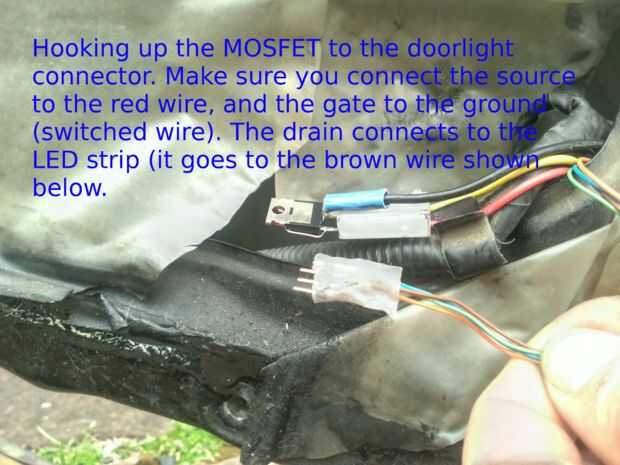

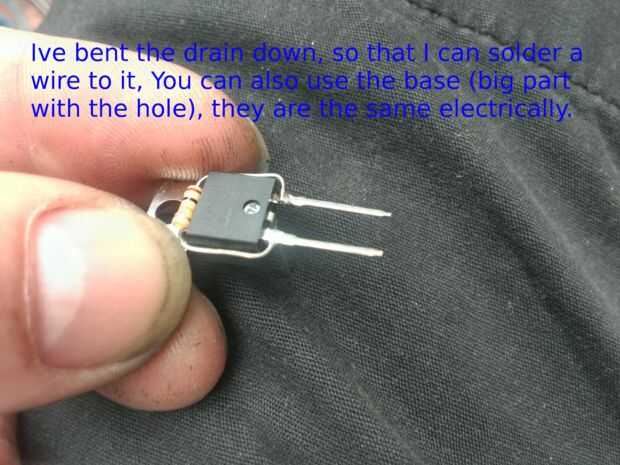

Incluyo un par de imágenes al final de este documento de cómo se ve este circuito.
