RGB LED coche Dash y la iluminación de la puerta (3 / 7 paso)

Paso 3: Hacer los Cables cableado

Con una tira de LED regular, enchufe una tira en un controlador, pero va a usar LEDs en muchos lugares, todos conectados a un controlador. Un controlador de control de hasta 5 metros (cerca de 17 pies), un total de 300 LEDs RGB. Algunos controladores y tiras todo lo más, algunos menos, pero 300/5 metros parece ser la más común.
El guión utiliza un par de pies, y las luces de puerta utilizan unas pocas pulgadas cada uno, que deja un montón de LEDs de izquierda a donde quiera que te gusta, como conseguir los LEDs para quedarse y conecte los cuatro cables.

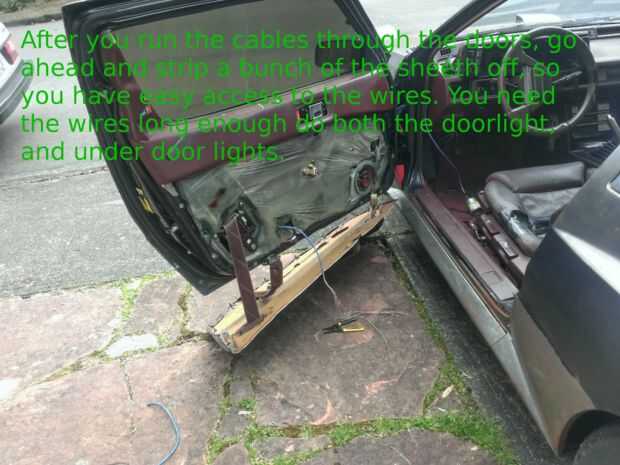

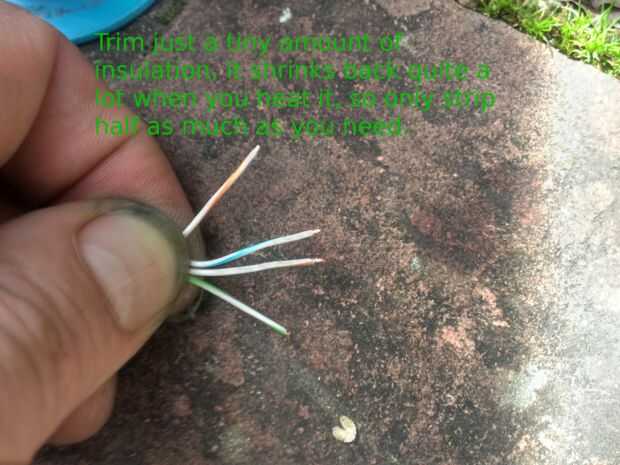

Pongo LEDs debajo de las puertas para poder ver el terreno al salir de mi coche, y lo que es del mismo color que el tablero u otros LEDs es agradable. Me gusta mina en ciclo lento del color, en lugar de sólo un color, es demasiado difícil escoger un favorito. Funcionamiento de los LEDs en las luces de la puerta (ambas luces de puerta de fábrica y el bajo luces de la puerta) requieren ejecutar 4 hilos hasta el interior de la puerta del coche. No necesita cables muy gruesos, ya que su entrega no muy corriente, incluso para ejecutar 50 de ellos debajo de la puerta. Su más agradable si los cables están incluidos en una vaina, como cables de ethernet o de teléfono, eran que tienen muchos conductores pequeños, en un solo cable. Decidí utilizar ethernet, porque era lo que tenía en la longitud que necesitaba. Los problemas con la mayoría de los cables ethernet es que son cable de núcleo sólido, y el aislamiento reduce mucho (su diseñada para prensar, no soldar.) Si es posible que pueda hacer un trabajo más agradable, con conectores de presión, pero prefiero la soldadura.

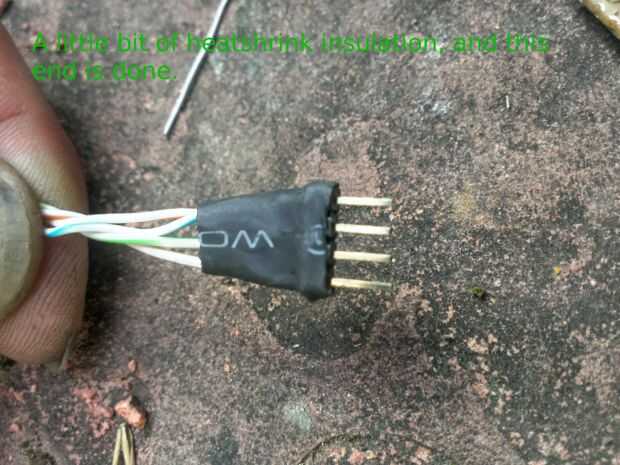

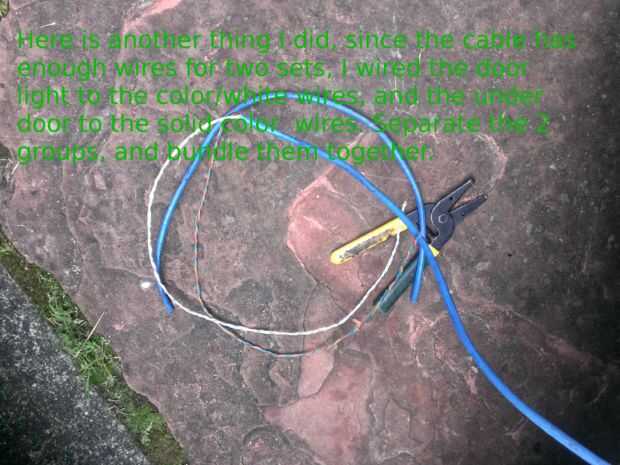

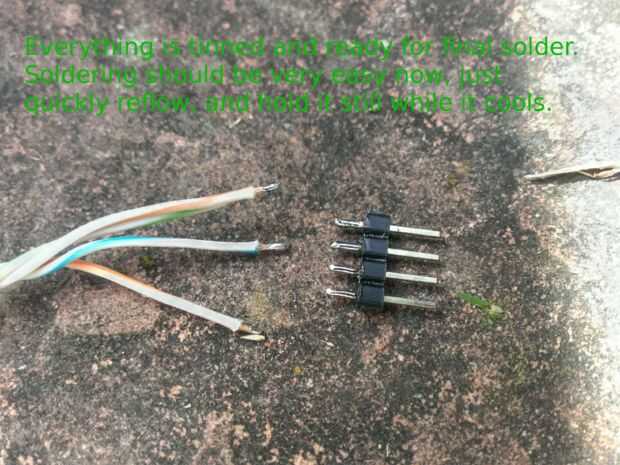

El cable tiene que ir hasta el final de cada puerta, lo que tiene una sección bastante larga de cable, o por lo menos 2 secciones de longitud media se unieron en el medio, en algún lugar cerca del controlador ojala. Hice conectores con barato pines SIP/los zócalos, pero usted podría conseguir como te apetece como te gusta, o incluso soldadura todo junto sin conectores. El cable ethernet tiene dos veces tantos cables como usted necesita, usted puede utilizar el otro ingenio conjunto ha otro regulador, si quieres lujo, podría utilizar el segundo set como para reparación o doble hasta el cableado en caso de que desee utilizar LEDs más.
