Resolución de un diagrama del circuito simple con una fuente de voltaje sencillo y resistencias en serie y paralelo (1 / 8 paso)

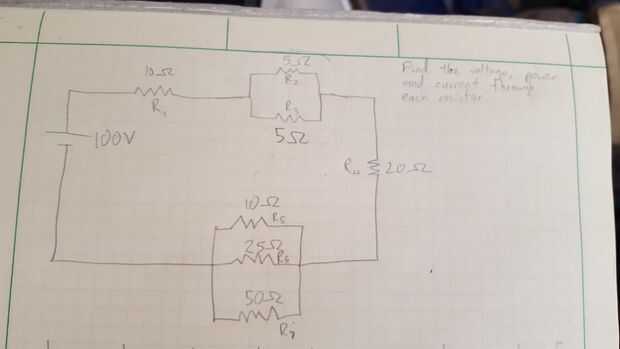

Paso 1: Dibujar un diagrama o utilizar la

  • Distinguir entre dos elementos con la misma función (por ejemplo resistencias, observadas por las secciones irregulares) dando cada uno una etiqueta diferente de subíndice (X_1 señala el 1 es un subíndice de X)
  • Etiqueta cada elemento con su nombre (e.g. R_1, R_2, etc.) y valores conocidos. En este caso, el problema proporciona el voltaje de la fuente de tensión y la resistencia de cada resistor.
