Paso 7: Paso 2 – agregar extrusora al marco
Piezas necesarias:
- Marco montado
- Motor NEMA 17
- Kit de extrusora de metales
Herramientas necesarias:
- Llave hexagonal de 2,5 mm
- Destornillador Philips
Añadir los engranajes rectos con el eje motor y conectarlo apretando el tornillo sin cabeza. Asegúrese de que el prisionero está presionando contra la parte plana del eje del motor. Apriete bien.

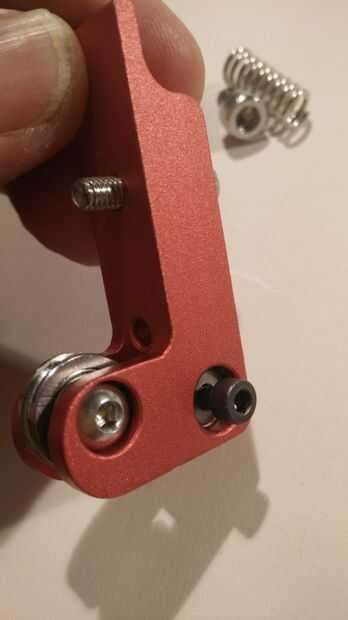

Luego montar el rojo de la palanca (ver imagen):
- Inserte la rueda del rodamiento de bolitas y asegúrela con el tornillo M3x10. Asegúrese de que gira libremente
- Inserte dos arandelas y un tornillo M3x20 en el orificio en la parte inferior derecha
- Inserte el tornillo M4x20 horizontalmente en el agujero en la parte superior

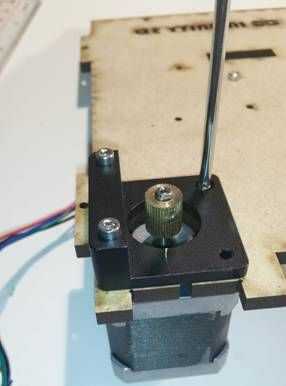

Conecte la Nema 17 Motor al panel posterior del bastidor. Observe la dirección! Fíjela con tres tornillos (ver foto):
- Superior izquierda y abajo a la izquierda: M3x25
- Arriba a la derecha: M3x10 (con cabeza redonda)

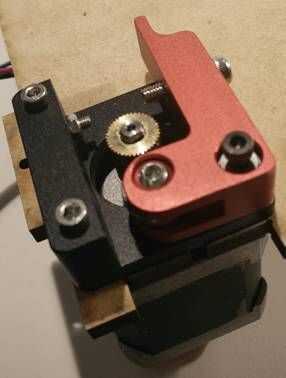

Ahora añadir la palanca roja montada en el orificio del lado derecho inferior. Asegúrese de que el tornillo esté apretado pero la palanca todavía debe moverse libremente.
Ahora añadir el tornillo M5x8 para el resorte y empuje entre la pieza de metal negro y la palanca roja.
Sujetar el resorte en su lugar insertando el tornillo M4x15 a través de la pieza de metal negro.
Nota: La extrusora debe ser hacia el exterior, mientras el motor está instalado desde el interior del marco.
