Paso 5: Preparación de la unidad de
Herramientas necesarias:
- -Varios destornilladores Philips
- -Tijeras
- -Cuchillo
- -Sierra de cinta o Dremel
Como cada unidad es diferente, no podemos dar direcciones precisas cómo esto se logra.
En general estos son los pasos:
- Quitar el panel superior de carcasa disco
- Quitar tarjeta electrónica, corte de cables de cinta planos
- Quitar el panel frontal y la diapositiva del metal
- Separar el marco del metal (que lleva a cabo paso a paso motor y lectura/escritura cabeza) del resto de la cubierta
- Cortar el metal tan lejos como puedas para que acaben con la cabeza de motor y lectura/escritura sólo paso a paso

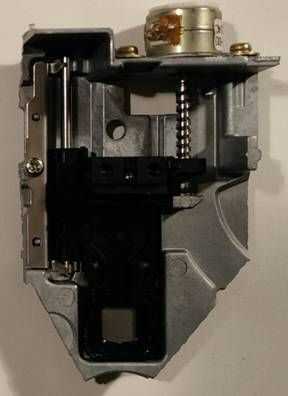

Usted debe terminar con un pedazo de la estructura metálica que sostiene el motor paso a paso y el cabezal de lectura/escritura (parte negra). Asegúrese de no cortar demasiado lejos! El cabezal de lectura y escritura aún debe ser completamente funcional. Por otra parte, la pieza debe ser tan ligera como sea posible!
Soldar Cables a los tres motores
Herramientas necesarias:
- La soldadura de hierro
- Voltímetro de
Nota: Para hacer este paso más claro, he quitado el motor paso a paso de su marco. NO tienes que quitarla!
Asegúrese de que sus motores tienen 4 conectores en ellos (como en la imagen). Si hay sólo dos conectores, es un motor de corriente continua y no puede utilizarse.
Con un voltímetro, encontrar los dos pares de conectores A + / A - y B + / B-. Cada par tiene una resistencia de aproximadamente de 15 Ohm, si tiene resistencia infinita, no es un par. No importa qué par es A y B, que como no mezclar los dos pares. Ahora de la soldadura de los cables de puente a los dos pares de conectores como sigue:
Pin 1 -> A + o B +
Pin 2 -> A - o B-
PIN 3 -> B + o A +
Pin 4 -> B - o A-
