Paso 4: Hacer estrecho campo de visión claro disparador Sensor
Ahora debemos crear los sensores de luz que ven en el rollo de papel que periódicamente se obstruye por una mancha oscura paso impresa en el papel. Para ello debemos tomar un poco de gatillo ligero y sintonizar adecuadamente. También debemos crear un canal para que el sensor no recibe mucha luz ambiente excepto de directamente sobre ella.
Aquí es lo que necesitarás:
- Arcilla
- Papel
- Batería AA
- Cinta aislante
- Luz bit de Trigger
- Tijeras
- {ALT} - (uno de los fatties) paja del té de la burbuja

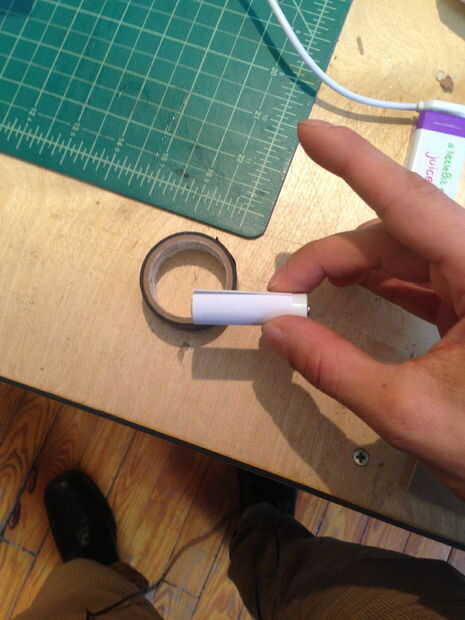

- Rollo de un tubo de papel alrededor de una pila AA y proceder a cinta fuertemente con cinta aislante por lo que es un tubo grueso agradable.
- Empuje la batería cuidadosamente con un lápiz

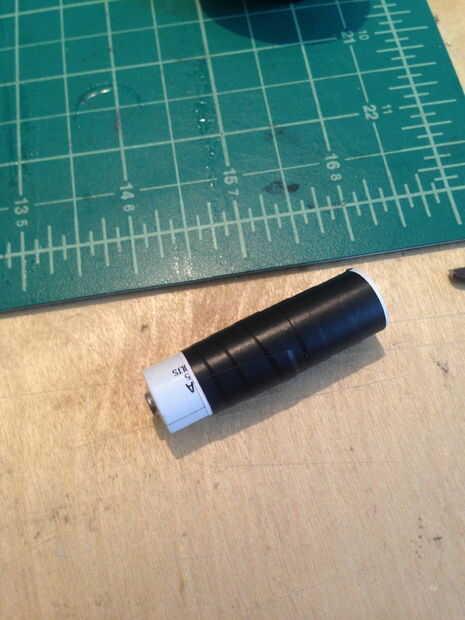

- Cortar la cinta y el papel tubo hasta 1" de altura

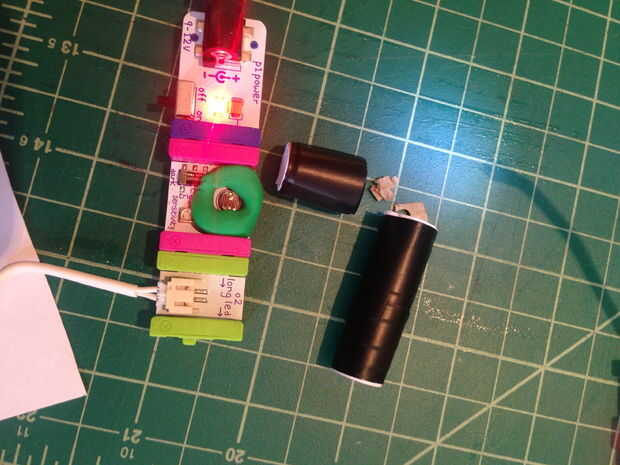

- Rodar un poquito de arcilla y hacer un círculo fuera de él. Coloque ese círculo alrededor del sensor de luz en la punta del gatillo ligero.
Hacer esto para cada disparo que desee. Así que para este proyecto necesitaba 3 disparos para osciloscopios y 1 para el tren de pulso a la máquina de tambor de lógica. Hice 5 de estas en caso de que quería agregar otra característica.

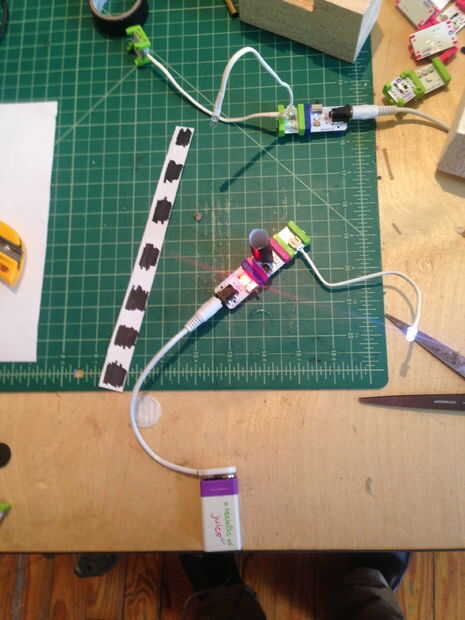

Después de hacer el estrecho campo de visión claro activa necesita sintonizar el sistema. Cortar una tira delgada de papel y garabatear algunas casillas con sharpie, esto representará una nota o gatillo. Ahora hacer 2 circuitos simples (o utilizar una rama, hice dos circuitos en la foto) como esta:
Energía = > disparo de luz con sombrero = > larga LED
Energía = > larga LED

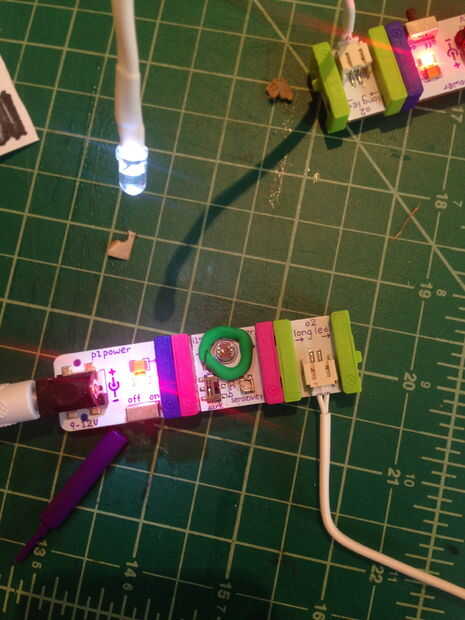

Punto el LED larga hacia abajo en el cañón del tubo que hace y observe si la luz enciende o apaga. Si nada cambia de uso el destornillador para cambiar el ajuste de la sensibilidad a enroscar el gatillo de luz poco. Una vez que usted nota un cambio de a fuera o apagado para en cuando usted brilla la luz en la parte superior poner el papel entre el largo del barril y del LED y arrástrelo a través de, por lo que las plazas pasan sombras de fundición en el tubo. Seguir ajustar el tornillo de sensibilidad hasta que cambia la salida dependiendo de si o no hay un oscuro cuadrado en la parte superior del tubo.
DOOOD, ESTÁS TAN CERCA!
