Paso 3: Cómo resolver el problema de adaptación de impedancias

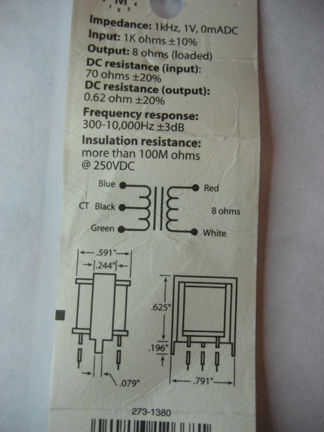

Cabaña de 2 transformadores de aislamiento de audio - Radio Radio Shack - 273-1380 $2,99
Chatarra de perfboard
Bueno, aquí es la pista más grande del entero mod. En el paso 1, encontré una línea limpia. Sin embargo, después de cableado del conector de acoplamiento para probarla, la señal de Audio Line Out (pines 2, 3, 4) Pinout era waaaaaay distorsionado. He probado con la salida de auriculares y que sonaba bien en el iPod de 1/2 volumen. Sin embargo, el volumen no funciona cuando se utiliza la línea de salida de Audio desde el conector de acoplamiento. El sonido era absolutamente bruto. A internet para algunas investigaciones que fui.
En internet funcioné a través de magia negra llamado "impedancias". Aquí hay un enlace para la información. http://Hyperphysics.PHY-astr.GSU.edu/HBase/audio/Imped.html Da vuelta hacia fuera, la línea de salida de Audio del iPod es de alta impedancia mientras que la salida de auriculares es de baja impedancia. Supuse que el circuito de la cinta de casete está diseñado para baja impedancia ya que sonaba bien con la salida de auriculares conectada. Necesitaba saber cómo bajar la impedancia de línea de Audio Out de iPod. Primero trataron de insertar un control de volumen auricular simple entre la línea de salida de Audio y "línea limpia". Todo lo que hizo fue hecha una señal saturada menos fuerte pero todavía bruto.
Entonces, me encontré con este dispositivo en las industrias de DAK. Impedancia cosita Tiene un circuito de baja impedancia y corresponde a un circuito de alta impedancia mediante un transformador de aislamiento. Me preguntaba si yo podría revertir ese principio.
Volver a Radio Shack. Encontré estos transformadores audio y compró dos de ellos (uno para cada canal). He utilizado estos "hacia atrás".

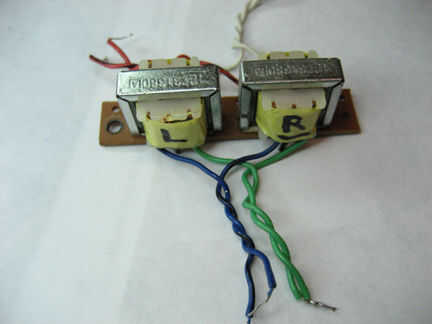

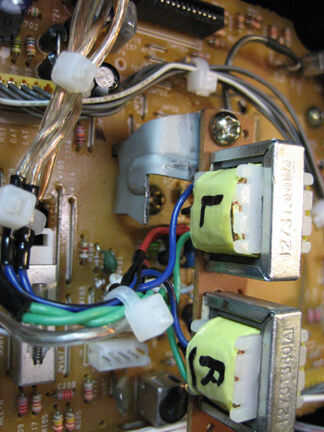

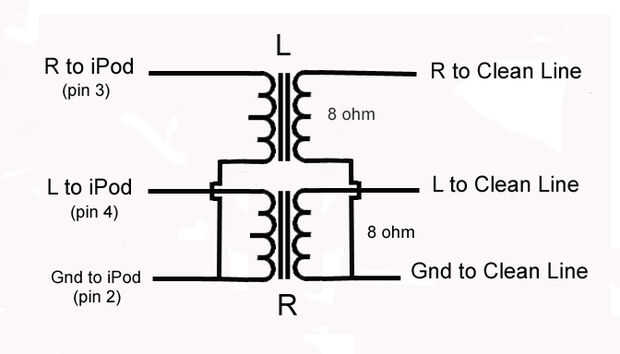

Alambré y calor reducido las bobinas de 8 ohmios de los transformadores a la "línea limpia" encontró en el paso 1. Los devanados del ohmio de 1 K más grandes que conectado al conector de acoplamiento (pines 2, 3, 4) pines. Los motivos se pueden cablear según el diagrama. Montara los transformadores en un viejo pedazo de viejo perfboard. Luego Nintendo uno de los soportes del mecanismo de cassette para montar los transformadores. Lo behold, los transformadores trabajaban! Booya!
¿Recuerdo que estaba hablando-overs? He terminado todos los soldadores, cableado y volver a montar todo. Pensé que estaba acabado con todo el proyecto. No es así! Enciende el boombox y eeeeeeeeeeeeeeeeeeeee - audio feedback! Cuando enchufé el iPod, los comentarios desaparecieron. Eso significaba no tenía carga circuito de retroalimentación de audio. DOH! Quería soltar patada lo maldito. ¿Tuve el valor para rasgarla aparte de todo para intentar solucionarlo? No valiente, simplemente estúpido.

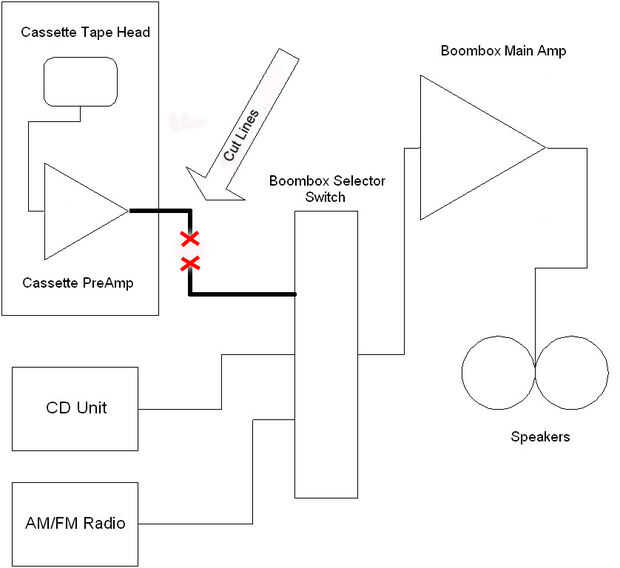

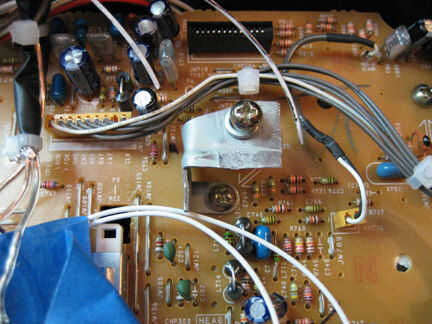

Después de desarmarla todo otra vez, quitó el tubería del encogimiento, desoldar las conexiones y comenzó básicamente todo. Vuelto en diferentes configuraciones. Nada funcionaba. Finalmente, me di cuenta. ¿Recuerde que los cables de dos puente que encontré en el tablero principal, donde encontré las "líneas limpias"? Decidí cortar. Lo behold, funcionó! Lo que había hecho se corta el circuito preamplificador. El circuito no estaba causando carga de una circuito de retroalimentación.
De hecho, el sonido era mejor que antes. No silbido o tarareo, muy limpio. Booya!
