Paso 5: Hacer un compartimiento donde existió el mecanismo de cinta de CASSETTE
Piezas necesarias:
1 azul LED diodo - Frys - 149mcd 3.8Vf
1 resistencia de 330 ohm - Radio Shack - 271-1315 $0,99
algunos 28awg - cable 24awg
1/16" la hoja de acrílico - plástico grifo Grifo plástico 2'x 2' $7,00
Cemento acrílico toque plástico $3,40

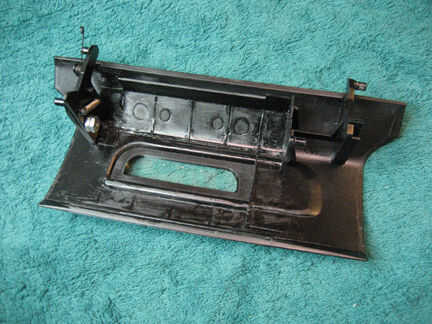

Primero necesitas cortar todo el plástico innecesario. En la puerta del casete, la mayoría del plástico se utiliza para mantener la cinta en su lugar. Esta es la divertida parte. Con pinzas, alicate, cuchillo del Exacto, vio y papel de lija, quitar todos los bits de plástico excepto la bisagra protuberancias y protuberancias de tope de puerta.

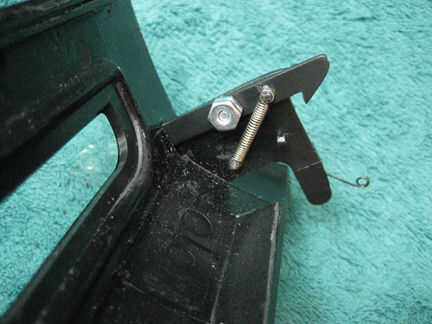

Había fabricado un cierre de resorte enganche de la palanca que sostiene la puerta. Robé un resorte del mecanismo de cinta de cassette.

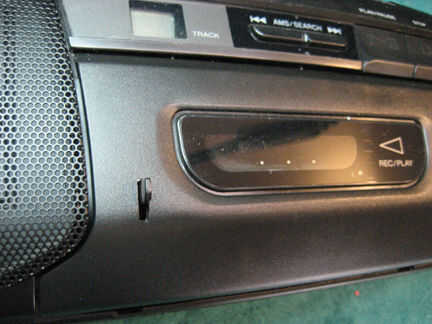

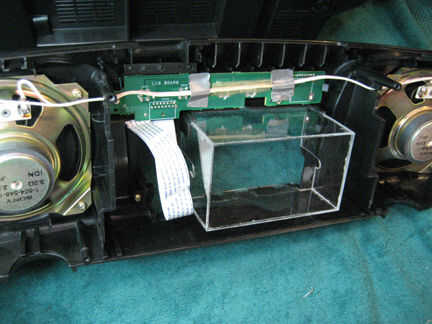

En el panel frontal de boombox, corte todo el plástico pero dejan un pedazo de plástico que actúa como un ancla para mantener la puerta cerrada. Hacer mediciones ásperas para un 5 caja echada a un lado. Transferencia de estas mediciones a las plantillas de cartón. Burlarse primero hasta un compartimiento en la cartulina. Equivocarse en las plantillas de cartón. Cuando esté satisfecho, transferir la cartulina plantillas para 1/16" claro hoja de acrílico. Cortar las piezas. Encajar una pieza a la vez tomarse tiempo para ajuste prueba una y otra vez. Comience con la pieza superior, luego ajuste la parte inferior, luego los laterales y la última parte es la pieza posterior. Si desea una instalación de aspecto profesional real, los bordes expuestos del acrílico hasta lograr un acabado liso utilizando grados más finos y más finos de papel de lija de la arena. Usar plástico polaco (de toque en los plásticos) para acabar con. Use cemento acrílico para montaje final.

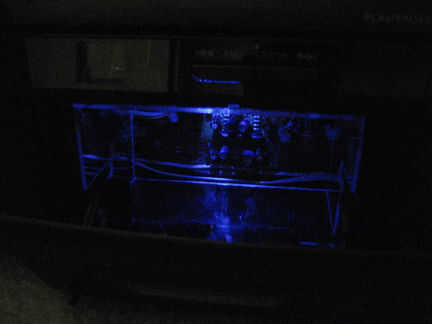

Ahora que tenía un compartimento claro, tuve la idea de agregar un LED azul para encender para arriba. Decidí alimentar el LED con el circuito del motor (9v) en lugar del circuito de 5 voltios regulados que he creado. ¿Por qué? Pensé más energía desde el circuito del motor "ayudaría" el regulador 7805. Si he usado el lado de 5 voltios, se habría cargado el 7805 aún más, causando al calor para arriba aún más.

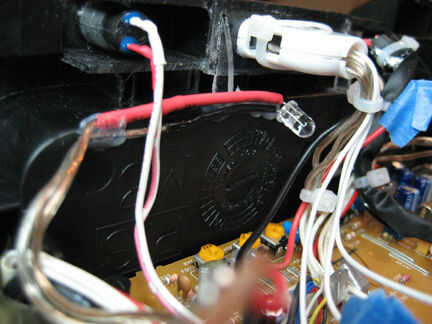

Compré un LED azul (espec. 3.8 Vf, 20 mA) en el de Fry. Usar esta Calculadora de LED surgió con una resistencia de 330 ohm, utilizando el circuito del motor medido a 10 volt. El LED del circuito es simple. Alambre de la resistencia en serie con el diodo y uso del encogimiento del calor sobre todo. Pegamento caliente en el interior del boombox. Objetivo es la luz que encenderá para arriba el compartimiento.

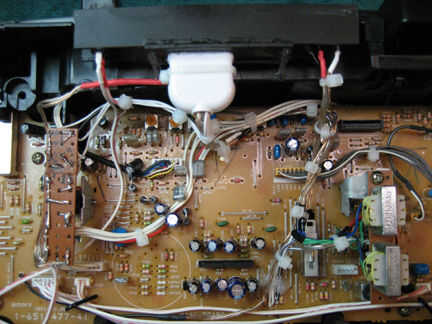

El paso final es simplemente relampagar atar todos los cables sueltos para una apariencia limpia y volver a montar el boombox. Booya! ¡ Listo! Se siente bien, ¿no?
Final Shout Out - Felicitaciones a todos por su contribución a este sitio! Nunca me di cuenta de cuánto esfuerzo tomó!
