Paso 4: Cómo construir un cargador de IPOD
Piezas necesarias:
1 Presione / empuje apagado - Radio Shack - 275-617 $2,49
1 5V fijada 7805 regulador - Radio Shack - 276-1770 $1,59
1 10uf condensador - Radio Shack - 272-1025 $0,99
1 100uf condensador - Radio Shack - 272-1028 $1,29
1 diodo - Radio Shack - 276-1104 $0,89
2 resistencias de ohm de 50 K - Mouser Mouser industrias - 270-49.9K-RC $0,11
2 resistencias de ohm de 75 K - Mouser - 270-75K-RC $0,11
Perfboard chatarra
tubería del encogimiento del calor

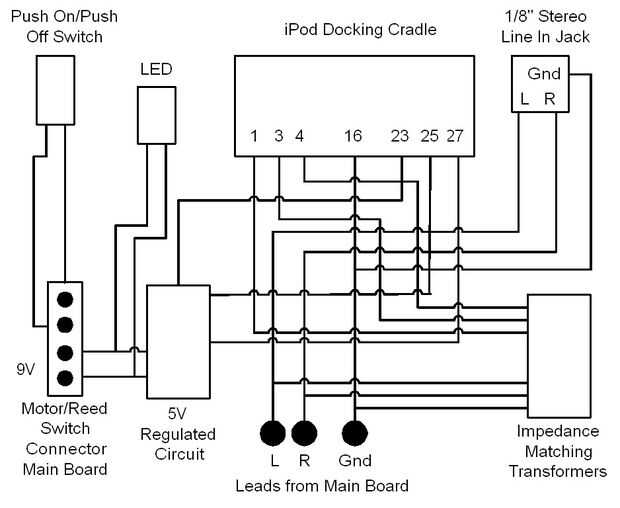

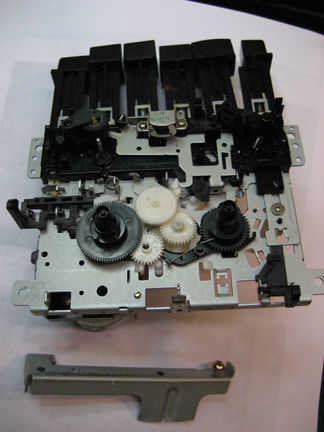

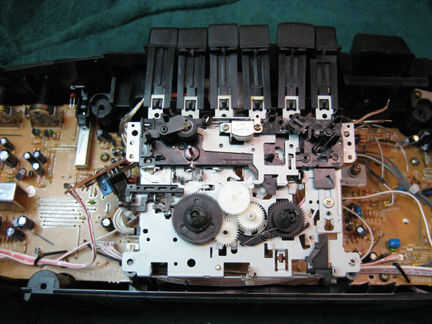

La primera pregunta es donde conseguir los 5 voltios. Decidí mirar el circuito que impulsa el motor de la cinta de cassette. Después del subsoleo el mecanismo de cinta de casete, tocó el violín con ella tratando de determinar cómo funcionaba. Chico parece complejo!

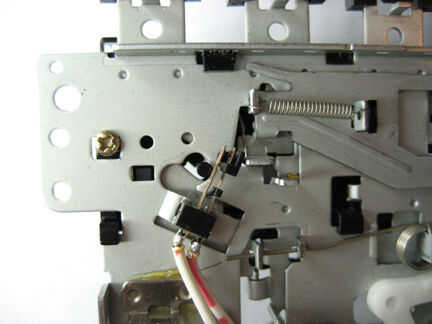

El mecanismo tiene muchas palancas y resortes pero es bastante simple. La palanca de juego empuja el carro principal de la cinta y un interruptor reed que activa el circuito de audio y motor.

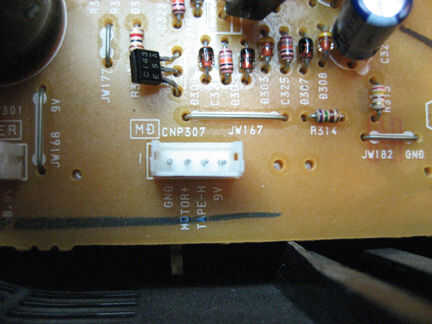

Como boombox Sony Instructable quería que la capacidad de activar o desactivar el circuito de carga de iPod. Así que me compró un empuje en / empuje apagado en Radio Shack. Es el botón rojo en las fotos. Me mide 10 voltios en el circuito del motor y confirmó que apaga cuando se presiona el botón de cassette de parada (que desactiva el interruptor de láminas). Seguro, hay muchos circuitos de 5 voltios en el tablero principal, pero los circuitos no sincroniza y apagar con el circuito de audio de cinta de cassette. Además, la conexión del circuito fue fácil, ya que el interruptor de láminas y el circuito del motor fueron encaminadas a través de un solo conector en la placa principal.
El siguiente reto fue convertir la medida 10 voltios a 5 voltios. Empecé con este Instructable. Super simples búsquedas en internet más y encontré este circuito y decidió utilizarlo. Regulador de 5 voltios construir

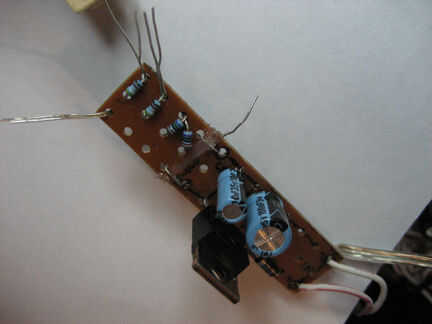

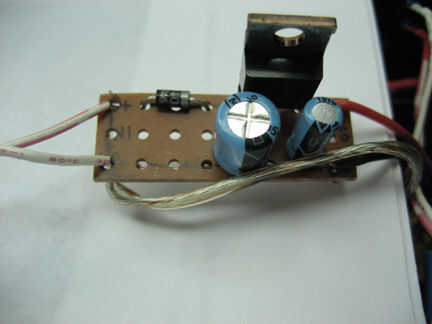

Otro viaje a Radio Shack, un trozo de viejo perfboard, soldadura y blam, una fuente regulada de 5 voltios que puede utilizarse para recargar el iPod.
He utilizado el conector que había accionado el interruptor de motor y caña. Alambré la salida en el conector de acoplamiento de iPod (pines 16 y 23) Pinout.
He modificado el soporte de montaje del mecanismo de cassette para sostener que el nuevo 5 voltios regulados circuito de carga.
En el paso 3 mencionó el "-over". Bien en ese momento, encontré que el iPod no carga! Se estaba haciendo el 5 voltios pero el iPod carga de perno se enciende entonces desaparecen. Eso significaba que el iPod estaba ejecutando en la batería mientras acoplado! DOH! Volver a la internet para más investigación, fui. Me encontré con que firmware de iPod más reciente requiere una pequeña tensión en pernos de 25 y 27 para cargar. Por qué oh por qué? Como dije antes, yo quería soltar la cosa del retroceso. Persistencia produce perfección.
Pista - no hay más que una forma para cargar un iPod. En el paso 2 mencioné que compré dos cargadores de iPod. Sacó un VOM analizar estos cargadores desde que supe que ambos realmente cargado mi iPod. Encontré algo interesante. Un cargador utiliza una batería AA como fuente de energía. El otro utiliza una verruga de la pared. Ambos tenían diferentes circuitos de carga. El cargador de baterías utiliza el poder típico de 5 voltios de tipo USB (pines 16 y 23). La versión de la verruga de la pared utiliza el Firewire circuito de 12 voltios (pines 19/20 y 29/30). La versión de Firewire era más atractiva, ya que no requiere de ningún componente adicional. Simplemente conecte 12 voltios a los pines 19 y 29. Sin embargo, no tengo una fuente de 12 voltios en el tablero principal. El circuito de alimentación del boombox tenía sólo una salida nominal 9 voltios. Aparte tuvo el cargador del estilo USB y me encontró un montón de resistencias configurado en un circuito divisor de tensión simple.

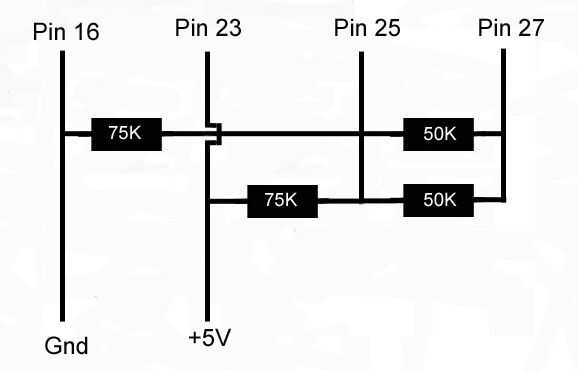

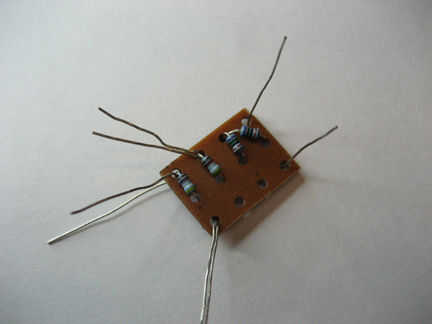

Estos valores de resistencia (ohm de 50 K, 75K ohmios) no están disponibles en Radio Shack así que les ordenó de Mouser... y esperando ansiosamente la UPS. Después de conseguir las cuatro resistencias he creado un pequeño Subcomité.
I soldado y había pegado a esta placa a la placa principal de circuito de carga y había cableado para arriba.
Probado y no carga! He movido el conector de acoplamiento y encontrado que montado el conector de acoplamiento muy bajo. Los pines de circuito de carga no estaban haciendo buen contacto con el iPod. DOH! Tuve que romper los lazos de pegamento en la base (otra vez) y vuelva a insertar el conector en la cuna. ¡ Un éxito! Finalmente se carga.
Por último, la soldadura y las conexiones para el botón rojo de encendido/apagado Presione que se montó en la base de acoplamiento en el paso 3 del encogimiento del calor. Utilizas los cables que estaban conectados al interruptor reed mencionado anteriormente. Recuerde, que el interruptor reed activa el circuito de audio y el circuito del motor (que ahora actúa como un circuito de carga de iPod).
Ahora debería tener una base de acoplamiento que carga tu iPod y reproduce música a través del boombox! Booya!
