Repelente ultrasónico de perros (prueba de mano + sonora + recargable) (2 / 6 paso)

Paso 2: Herramientas y componentes

Software:
1) Proteus: Utilizado en etapa de diseño de simulación y análisis de circuito.

2) águila: Utilizado en la fabricación de circuitos impresos PCB.

3) Autocad: utilizado en embalaje para el diseño de la caja.

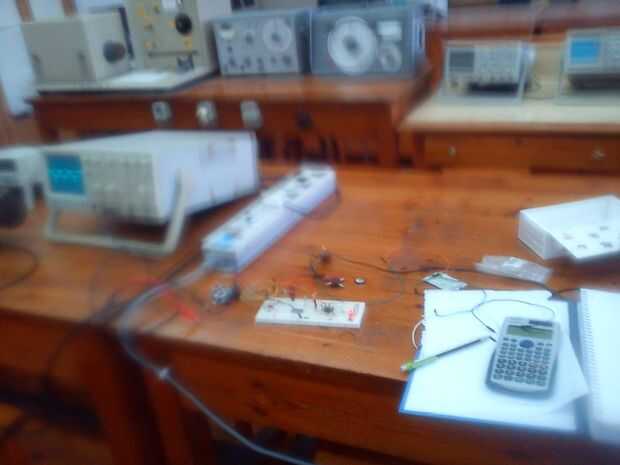

Aparatos de laboratorio:

1) fuente CC

2) osciloscopio de

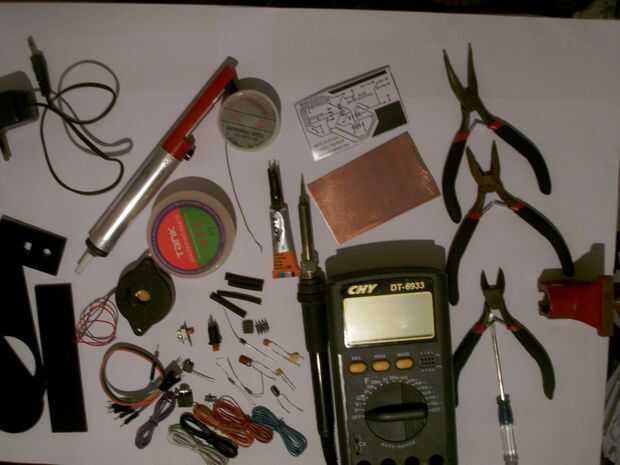

Herramientas y equipos:

1) metro AVO

2) alambre Clipper, alicates y tornillo

Colores de los cables de conexión 3)

4) pegamento para plásticos

5) tablero de

6) soldador, fundente y alambre de soldadura.

7) máquina de corte láser

8) plancha de ropa

9) Impresora Laser

10) hoja acrílica (400 * 300 * 3 mm)

Componentes electrónicos:

1) NE555N * 1
2) amplificador de audio (> 1 vatio preferido) * 1

3) batería recargable 9V y las tapas de la batería * 1

4) ON interruptor pequeño * 2

5) pulsador (normalmente abierto) * 1

6) LED (amarillo, rojo, verde) * 3

7) diodo N4004

8) altavoz piezoeléctrico (frecuencia hasta 50 KHZ) * 1

9) cargador (9-10) y zócalo del cargador

10) 1/4 watt resistencias * 5

11) condensadores de * 3

12) PCB board (90 * 50 m m) * 1

13) brillante papel A4 * 1

14) cloruro férrico ácido pequeña botella
