Paso 1: Diseñar el circuito y la simulación con Proteus
Ahuyentador de perros principalmente basado en la producción de un ondas ultrasónicas con frecuencia molestos perros y ser extraño para ellos, por lo que asusta de este sonido y huyó.
básicos pensando que necesitamos una fuente para generar que onda acústica con frecuencia deseable y un altavoz para emitir esa onda hacia fuera también necesitan este dispositivo para tener tanto poder ser afectado por una amplia zona también debe ser recargable uso fácil y económica.
Fuente de sonido: Necesitamos un sonido con unos 22-23 KHZ que considera como sonido molesto para los perros y nunca oído antes de modo que existen formas de mayo que podríamos generar ese sonido como sigue:
NE555N 1) IC > su un ic común con el utilizado en un montón de aplicaciones y su conexión es muy simple dependiendo de los valores para resistencias y condensadores conectados a él para controlar la frecuencia de oscilación de carga y descarga del condensador como entrada al ic y en no necesita insumos externos, también podría controlar el ciclo de trabajo con cualquier valor que desee. la salida es una onda cuadrada con una distorsión muy pequeña. puede utilizar muchas calculadoras NE555 para hacer el cálculo de resistencias y condensadores mucho más fáciles.
enlace de la calculadora: http://www.daycounter.com/Calculators/NE555-Calcul...
2) oscilador de anillo > su buena forma que dependiendo de la demora de ic entre la entrada y salida tal puerta no 4069 y la frecuencia depende de la demora que podría controlarse con valores de resistores conectados a él.
más información: https://rweather.github.io/arduinolibs/crypto_rng _...
3) oscilador analógico > su un circuito analógico con transistores parcial con voltaje de c.c. y también contiene los capacitores e inductores y cálculos para el control de la frecuencia de salida este método podría producir una ola a ola de pecado pero oscilan limitada.
más info:http://electronics.stackexchange.com/questions/643...
4) otros IC > podría ser utilizado bajo nombre reloj, oscilador o reloj según sus hojas de datos.
Amplificador audio: Este punto será diferente según el país, como hay muchos tipos de amplificador de audio y si declaro un IC definido no se puede encontrado. pero como una especificación común necesitamos ayuda amplificador de audio hasta la frecuencia de 25 KHZ con potencia > 1,5 vatios simple o doble canal. por lo que deben visitar primero la tienda de componentes electrónicos y saber los tipos disponibles (en contacto con si usted quiere comprobar cierta especificación de tipo).
Compruebe esto tipos: http://www.ti.com/lsds/ti/analog/audio/overview.pa...
Altavoz piezoeléctrico > Este tal vez el gran desafío (ingenieros nunca dice problema) para encontrar un altavoz adecuado que podría funcionar a 22KHZ o más esto depende de voz bobina, diafragma y suspensión de materiales en el que todos los altavoces tienen sólo 2 parámetros de impedancia posterior 4 ohmios, 8 ohmios o más y potencia de 5 vatios, 3 vatios,....
para utilizar el altavoz derecho debería ser que soportar tal frecuencia.
Simulación y análisis
Después de determinar los números de diseño y los componentes y parámetros que debe simular el circuito antes de que usted pague cualquiera de estos componentes para asegurarse su diseño es perfecto. los valores de resistencias o condensadores deba ser cambia de acuerdo a los valores estándar por lo que hay que ir y repetir el cálculo de la frecuencia otra vez. también debe calcular tiempo de vida de la batería que se encuentra muy pequeño debido a la alta potencia de amplificador pero no se asustó el dispositivo se utiliza para sólo impactante el perro no para largo última operación.

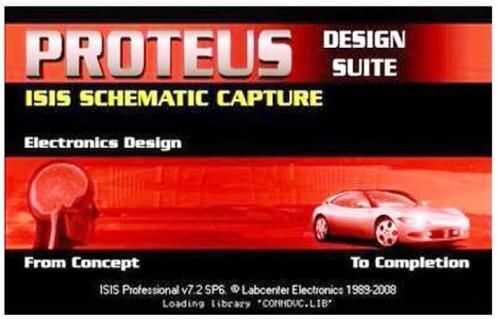

Para esta simulación se podría utilizar cualquier programa de simulación de circuito pero prefiero proteus que usted encontrará todas las piezas y IC incrustado en él.
versión demo: http://www.labcenter.com/index.cfm
