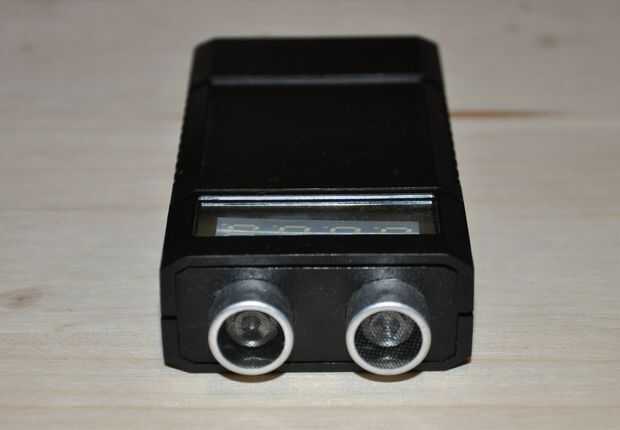

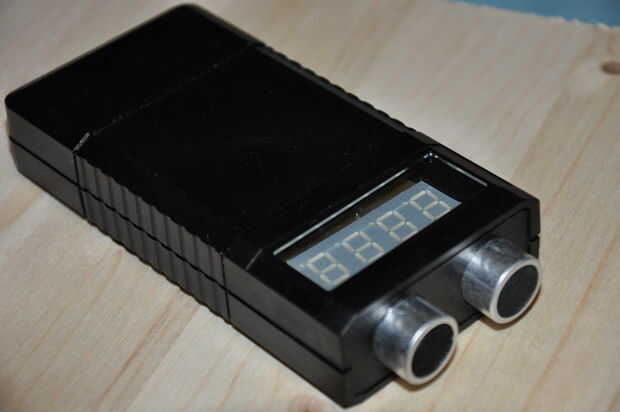

Lo que vas a necesitar
• 1 PC. -caja de plástico, reutilizar una vieja carcasa de multi-meter, o comprar una como la mía
• 1 PC. -arduino, con todos sus pernos usados, pero con un bus I²C activado - pidió prestado un Arduino UNO
• 1 PC. -desde el módulo de ultrasonidos - mina es HC-SR04
• 2 PC. -PIC con módulo MSSP: utilizo PIC12LF1840T39A
• 1 PC. -controlador de display de cátodo común - como ya esta utilizado en otros proyectos, elegí MAX7219
• 1 PC. -display de cátodo común - sólo debes elegir uno al azar, el utilizado por mi es similar a este
• 2 PC. -Interruptores táctiles en ángulo derecho - el soldado unos pocos como estos de un antiguo CD-ROM
• 6 pcs. -4.7 K resistencias para tirar las líneas I²C, táctil cambiar entradas y mostrar el conjunto actual, como estas
• 1 PC. -PC con MPLAB y Altium-tengo una laptop dell inspiron N5110
• 1 PC. -Impresora láser, tengo un Hermano HL2132
• 1 PC. - Junta de cobre que es lo suficientemente grande como para adaptarse a su diseño
• 1 PC. -Regulador de baja deserción de V 5, usé LM7805 en paquete a-252
• X pcs. -Grabador FECLAS, impresora láser, hierro, soldadura, soldador, taladro, pinzas, destornilladores, tornillos
Es de gran ayuda tener
• Una pinza - tengo la versión de la vieja escuela sin digital pantalla
• Un analizador lógico - el mío es Scanalogic 2
• Las manos constante, ambición - creo que tengo tanto :)
• Una taza de té - beber desayuno inglés
Componentes adicionales necesarios debido a los 3.3 V - 5 problema de compatibilidad de V leerás sobre más adelante
• 1 PC. -transistor bipolar, usé BCR562 con resistencias de polarización incorporado
• 1 PC. -10 K resistencia para tirar para arriba de la línea de TRIG
• 1 PC. -3.3 V Diodo zener
• 1 PC. -K 1 limitación actual resistor para el zener
• 1 PC. -3.3 V regulador de baja deserción, como este
