Paso 1: Análisis de la falta...

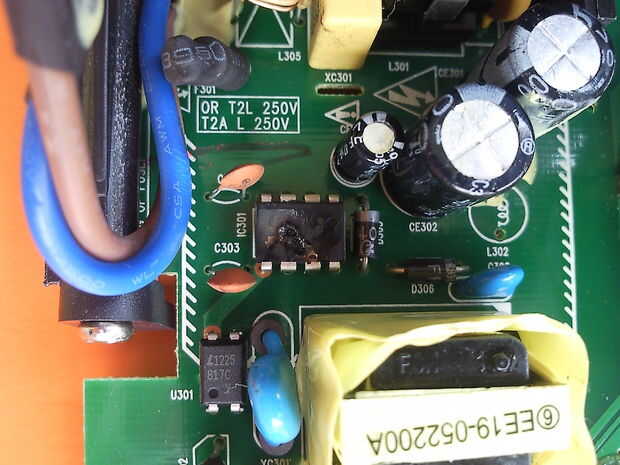

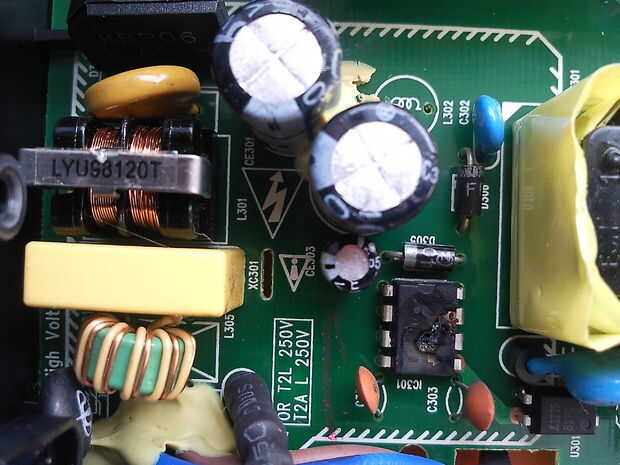

He abierto la radio, y he encontrado que algunos daños se pasó en el interior. Se desertó el módulo SMPS (fuente de alimentación de modo conmutado). Pocas partes, a partir de la viruta SMPS, fueron hechos saltar. En las fotos se pueden ver que el gran agujero negro apareció en el chip. He buscado a todos los daños, ohmímetro comprobar todas las piezas, y he encontrado que el número de las partes quemadas no es tan grande - eran 3:
- el chip SMPS

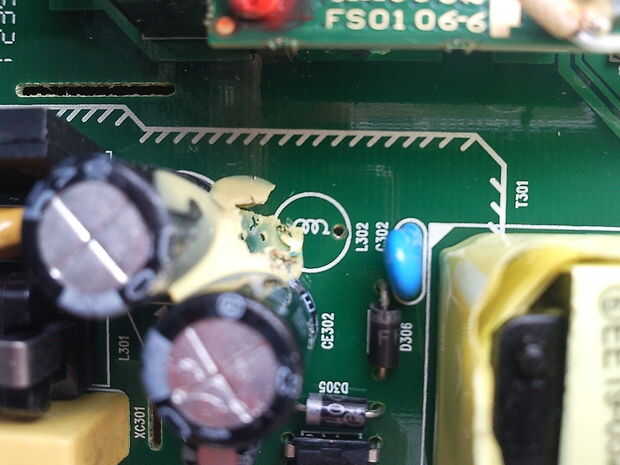

- un inductor (mostrado en la última foto)

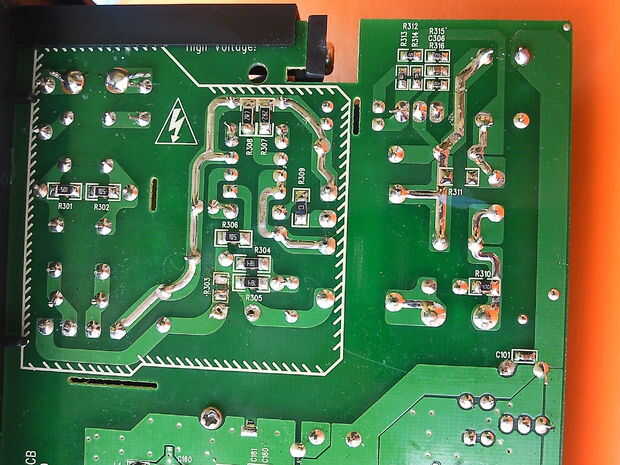

- un resistor SMD que se derritió
No estaba seguro acerca de la funcionalidad del opto-acoplador, y decidí sustituirla también.

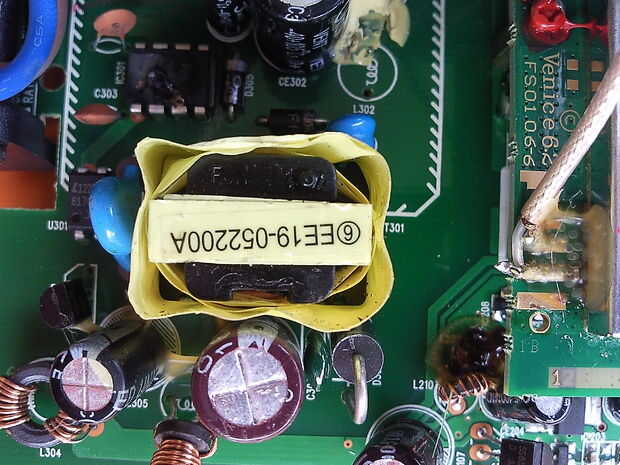

Para comprobar el estado del transformador HF, tengo que desoldar el chip SMPS, porque era hacer cortocircuitos entre los devanados del transformador diferente y también afectando el otro alrededor de los dispositivos de chip.
En este momento mi principal problema era: que es este chip SMPS?". Era imposible leer su marca... Hay un montón de virutas de SMPS, que suspirando absolutamente diferentes. Misión imposible!!!.
Sin embargo, en este momento la suerte volvió a mí otra vez. El caso de radio cayó sobre la mesa, el soplado, pieza plástica de las SMPS paquete de viruta, en el que fue escrito: "PR6203DP". Nueva sorpresa... Investigación, continuar con horas en internet, no me dio ninguna información de quién es el productor de la viruta, y donde podría encontrarse su hoja de datos. Otro agujero negro! Estaba saltando, que encontrar la hoja de datos, pude ver el circuito de conexión del chip típico, y se utilizan qué dispositivos circundantes. Nope...
Contacto con el fabricante de la radio y les pidió amablemente para el esquema. Tuvimos una larga conversación, pero siempre se niegan a suministrar el circuito (para mí esto era extraño - creo que cada fabricante de equipos de electrónica debe entregar, junto con el producto, su circuito eléctrico. Es normalmente el caso hace algunos años... Visualizador, tengo el esquema completo de mi TV "Grundig", que compré hace 7-8 años...) Sus explicaciones eran, que los esquemas de producción secretos y no debe ser distribuido. Muy ingenuo... su PCB son principalmente solo echado a un lado y para el ingeniero en electrónica experiencia, la ingeniería inversa, podría ser cuestión de minutos...
