Paso 3: El diseño inverso...

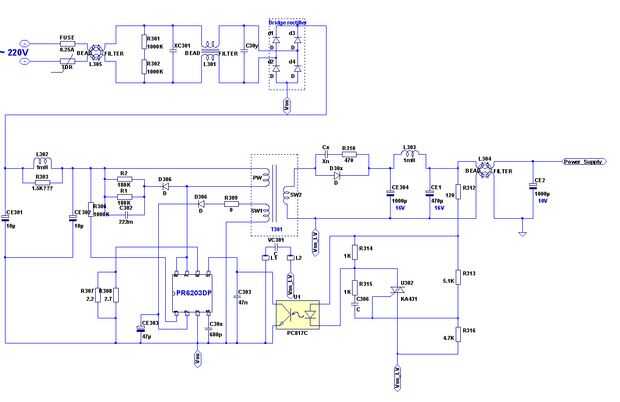

Como he dicho, la ingeniería inversa no era difícil. El resultado puede verse en la fotografía. Supongo que hice algunos pequeños errores en los valores de la parte, o no escribo (es muy difícil definir el valor del condensador SMD, por ejemplo, sin el equipo de laboratorio precisa... :-)). Puede verse que el esquema es simple, con pequeño número de dispositivos. Los mayores esfuerzos se dieron para filtrar bien la tensión de salida, lo que es buen enfoque y para intentar reducir el ruido de la EMI, inducido en la red de alimentación de corriente alterna. Puede verse que se utilizan tres planos de tierra diferentes. Aislamiento galvánico completo se implementa mediante el uso del dispositivo opto-acoplador. Este enfoque me dio la fe, que la electrónica principal de la radio no se ve afectada por la explosión. Pero para estar seguro. Quería a la radio con módulo de fuente de alimentación externa y para estar seguro, que no me equivoco. Aquí el principal problema era, que no lo sabía, qué es el generado por la fuente de módulo SMPS. Porque la radio es digital y tiene un montón de microcontrolador y otros chips y a veces, permiten sólo 3,3 v suministro y la radio por sí mismo no tiene etapa de salida de gran alcance, y pensé que el suministro debe ser alrededor 5-6V. He encontrado el LDO 3.3, lo que me dijo mínimo 4,5 V que requiere como entrada. La forma de calcular la fuente de alimentación correcta fue a mirar de nuevo en el circuito. Allí, como amplificador de error de la regeneración se utiliza el chip KA431. He encontrado en internet que puede ser programado para cambiar a un voltaje determinado, definido por dos resistencias. En este caso R313, R316. La fórmula es la siguiente:
V = 2.5V* (1 + (5.1+0.12)/4.7), donde 2.5 es internamente precisa voltaje generado por el chip.
Este cálculo me dio valor de voltaje de fuente de ~ 5.3V.
He aplicado tensión de alimentación de 5V por fuente externa entre el plano de tierra y la fuente de potencia de la SMPS y la radio puso en marcha. Todas las funciones estuvieron presentes.
Ahora eran posibles dos formas diferentes:
- a la radio con fuente de alimentación externa y de esta manera totalmente descartar el módulo defectuoso de SMPS.
- para intentar reparar el módulo SMPS y en el caso de resultados infructuosos, para ir a la primera variante
