Remota Pan controlado y la inclinación de la cabeza (1 / 7 paso)

Paso 1: Cosas que necesita

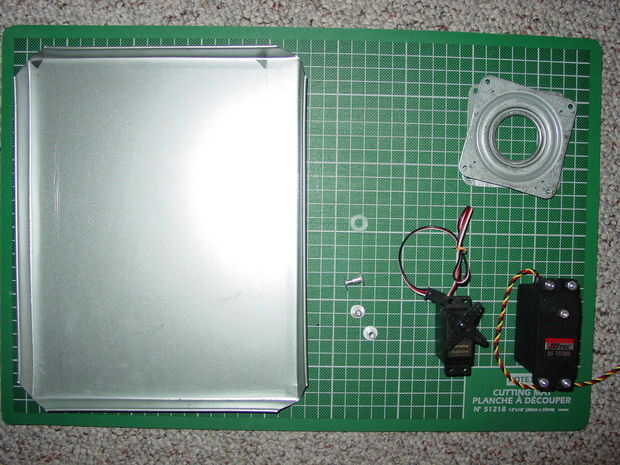

Aquí están las piezas que necesita:
arandelas de Nylon de 4 x 1/4

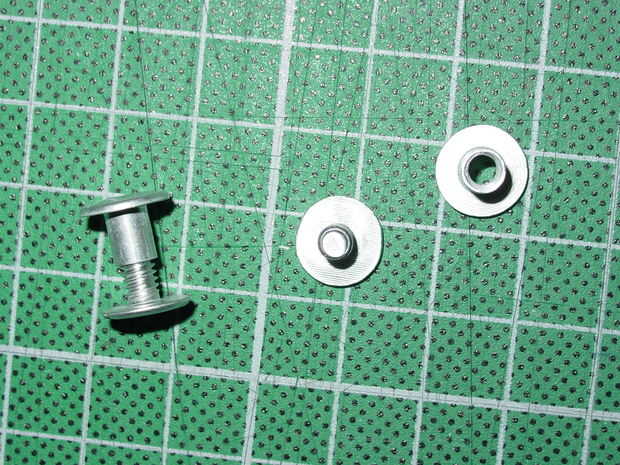

juego de tornillos de Chicago 1 x 8-32 x 1/4 (es un juego de 2 parte que atornilla en sí mismo ver foto) (Poulin #222-269)
1 x 3" eslabón giratorio o lazy susan plana cojinete de bolas. (En la sección de hardware del gabinete en Home Depot)
1 x ¢-28ga 8 "x 10" del metal de hoja bloque final (usado para el bloqueo de retornos de aire frío)
1 x motor de servo Hitec HS-322HD (tipo de propósito general), puede utilizar otros motores servo, pero ten cuidado; algunos, (como Futaba), van en la dirección opuesta (motor de la cacerola)
1 x motor de servo Hitec HS - 755MG (escala de trabajo pesado 1/4 con engranajes de metal y los rodamientos de bolas) (Motor de inclinación)

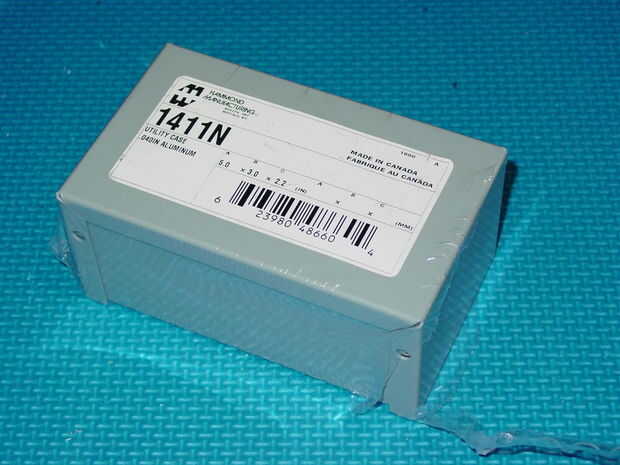

1 x gabinete de Hammond 1411N o caja eléctrica profunda octagonal con tapa o caja eléctrica cuadrada profunda con tapa
12 x 4-40 x 1/4" tornillos de máquina
8 x 4-40 x 3/4" tornillos de máquina
2 x 4-40 x 1/2" tornillos de máquina
tuercas 4 x 24-40
arandela de 1 x 4-40
ojal de caucho de 1 x 1/2"
1 x 1/4-20 x 1/2" la máquina de tornillo (montaje en cámara opcional)
1 x 1/4-20 tuerca (montaje de cámara opcional)
Locktite
Un controlador de servo de algún tipo. Hay muchos kits disponibles (google "juegos electrónicos" o tratar de www.bpesolutions.com). Un controlador está disponible en http://home.att.net/~northlightsystems/. Un controlador de estilo RF está disponible en más tiendas de hobby (como para un coche o el avión - necesidades 2 salidas de servo), hay algunos en este sitio y mina posteare cuando está trabajando y no nerviosos. Puede ser ventajoso tener el controlador antes de iniciar el proyecto para que pueda probar sus movimientos a medida que avanza.

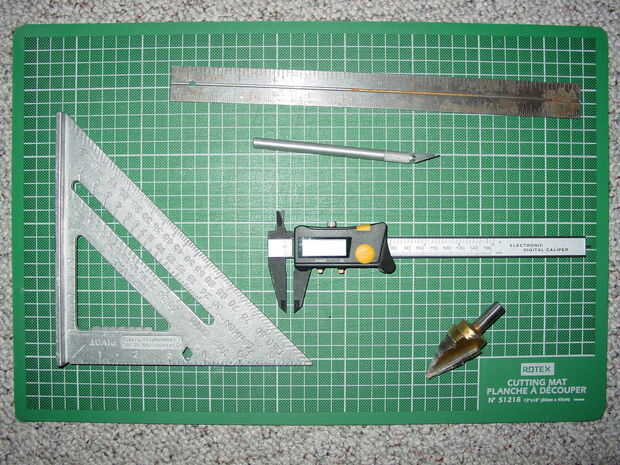

Herramientas:
Tijeras de aviación o tijeras
Plaza
Regla
Taladro de columna (o un taladro y una mano muy firme)
Pedacitos de taladro - 13/64", 1/2 27/64", 7/64", 3/32"
4-40 metal Tap - opcional (véase el texto final del paso 6)
Opcional pero una buena manera de hacer agujeros realmente redondos con un paso poco y un 1/4" bits
Un tornillo de banco o una dobladora de chapa (llamado un freno de metal)
Martillo
Staedtler Lumocolor punta fina marcadores de fantástica con un cuerpo delgado o un marcador Sharpie punto fino
Sacador de agujero único (agujero tres funcionará también)
