Paso 6: Base de madera
Ahora es el momento para crear la madera (o cualquier material) de la base en que se montarán los tubos. Decidí usar roble pero nada funcionaría. Una dificultad enfrenta, sin embargo, era que yo no podía fino / no estaba dispuesto a pagar por un tablero que era suficientemente ancha como para que quepa el círculo entero de la base en así que me vi obligado a cortar dos círculos de la mitad de la Junta y encolarlos. Si se realiza correctamente, la brecha puede ser casi transparente.
Paso 1: Cortar el círculo

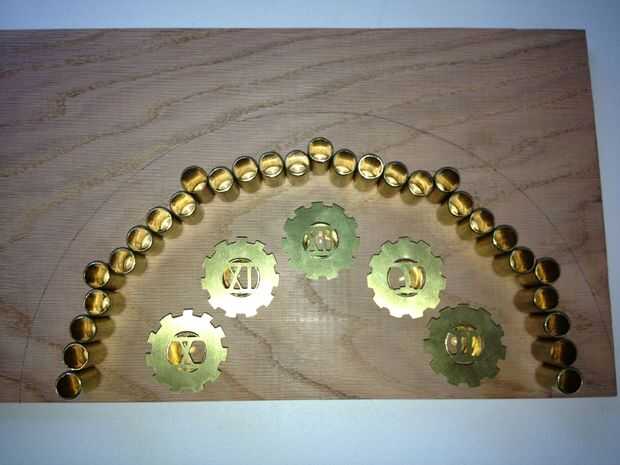

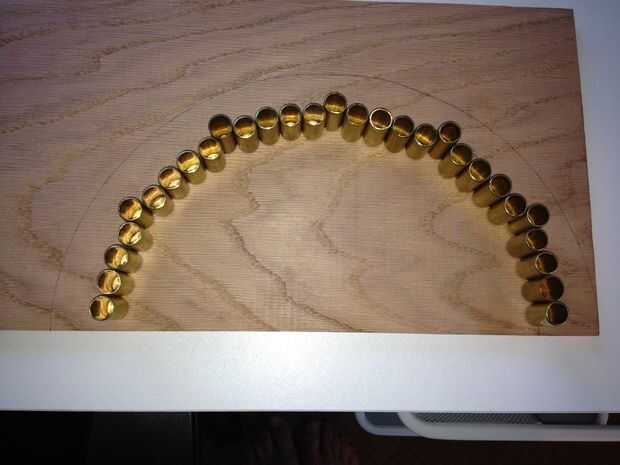

Se muestra arriba es dos cuadros del tablero roble se le cortaron donde me aseguré de que estéticamente tenía suficiente margen entre el Acta y el borde del círculo. El círculo total es de 290 mm de diámetro y sólo corté dos semicírculos, con un jig Sierra. Estéticamente, he intentado elegir un grano interesante para ambas mitades que podría plausiblemente se mezclan sin problemas cuando fueron combinados. Después del corte, las dos mitades no muy resultan lo mismo así que solo lijar el lado más grande hasta que los bordes estaban bastante juntas manteniendo la curva general del círculo. También decidí añadir un borde biselado hacia el exterior del círculo, por lo que no es bastante tan dura.
Paso 2: Completar el círculo
Una vez que los bordes están cerca de ser incluso, utilizar algún pegamento para madera y una pinza o dos para crear un círculo completo de la base. Cuando se termina el pegamento seque, utilice papel de lija para terminar de suavizar los bordes del círculo. También se puede lijar abajo la grieta entre las dos mitades en la cara del reloj para hacer la línea casi invisible.

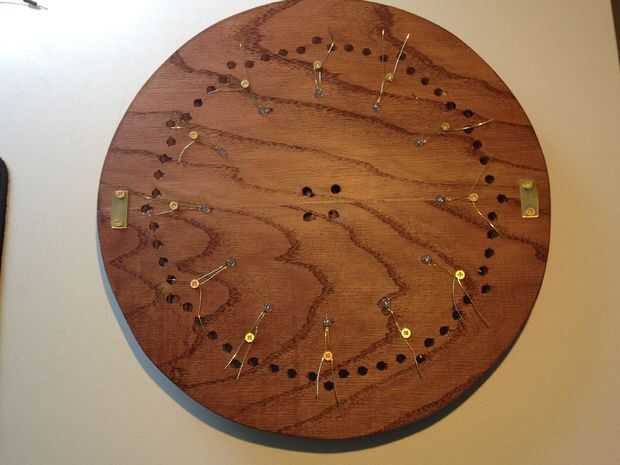

Otra característica que agregué fue dos pequeños sujetadores mecánicos entre las dos mitades como precaución de seguridad. Solo una pequeña tira de metal que une las dos mitades y que ayude a sostener el círculo juntos. Éstos salieron en la parte posterior del reloj (como se ve en la imagen de arriba). El pedazo de centro también ayuda a fortalecer las dos mitades, así como crear un punto focal para el reloj.
Paso 3: Bebé de taladro, taladro

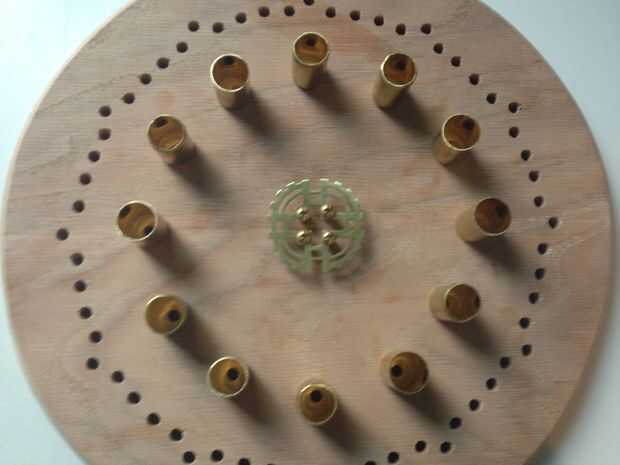

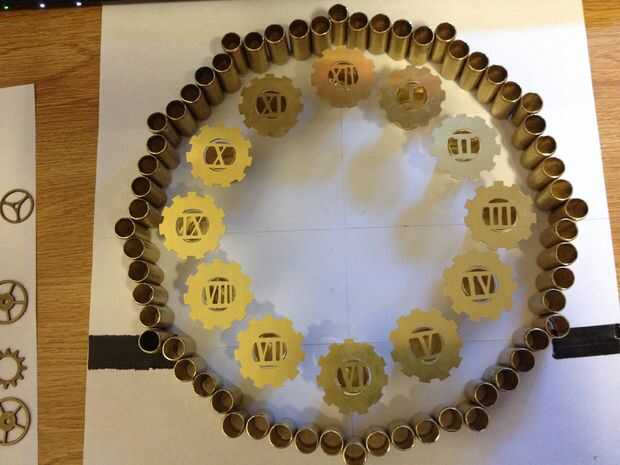

Si no fueras de perforación todavía, aquí vienen más agujeros de 72 + :) Comencé el proceso definiendo un radio en la que quería que los tubos que se encuentra en el. Debido al diámetro de los agujeros más pequeños, el radio para los minutos ya nace así que sólo tuve que elegir donde las horas iría en relación. Como referencia, he puesto las horas en un radio de 80 mm desde el centro y los minutos en un radio de 110 mm. Luego marqué el centro de cada agujero. Las horas eran 12 agujeros uniformemente espaciados pero los minutos tienen un diseño más complicado. Cada cinco minutos está marcada por un tubo que sobresale ligeramente. Elegí este estilo por lo que fue posible leer el tiempo, así como dar el círculo de minutos tubos un vago de engranaje en forma de esquema. Cada 5 minutos, o cada minuto radialmente del tubo equivalente al tubo de hora, es un desvío de 5 mm (o la mitad del diámetro del tubo) desde el radio normal. Los otros cuatro tubos entre cada uno de ellos se coloca en la radio de minutos. Recomiendo altamente que hagas diseño de los tubos en la parte superior estas marcas para asegurarse de que todo se alinee.
Opcionalmente, también puede crear agujeros para los LEDs bajo el pedazo de centro. Para mi reloj, he hecho estos agujeros inclinados para que el LED no brille directamente a los ojos cuando mira el reloj y también dar un mejor sentido de la profundidad para el reloj cuando se ve en la oscuridad. El pedazo de centro sí mismo era también supongo que para ayudar a difundir la luz y crear un efecto de luz de fondo pero no funciona muy bien para ello por el diseño pero me sigue gustando. Mis agujeros son configurados diagonalmente para que estén en el centro de cada cuadrante. Se trata de aproximadamente 15 mm del centro de la frente (más estrechas en la parte posterior). También puede perforar agujeros más pequeños para montar la pieza del centro, aunque éstos no necesitan recorrer todo el camino de la madera.

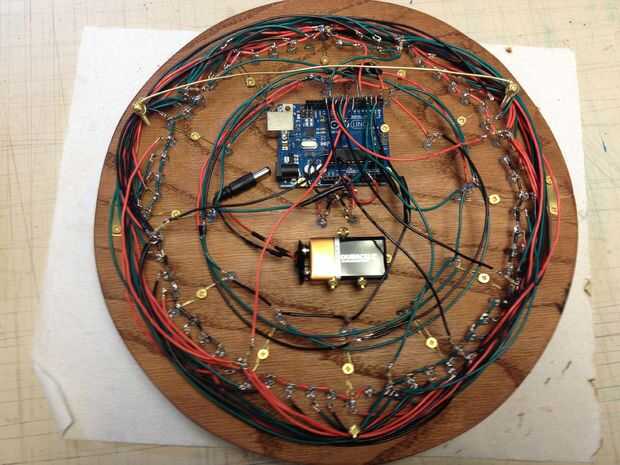

Esto también sería un buen momento para perforar los agujeros para los tornillos que actúan como anclas cuando el alambre se rosca a través de los agujeros más adelante. Marque estos agujeros en la parte posterior del reloj en alguna parte entre los tubos de la hora y los tubos minuto offset. La colocación exacta no es crítico. También sugiero que perforar orificios para tornillos en la parte trasera de reloj por lo que se puede colgar cuando haya terminado. Usé tres tornillos de pulgada de largo en el borde exterior del reloj y colgadas de un alambre entre dos de ellos. El tercero fue crear un avión que podía descansar el lado derecho del reloj para arriba sobre una mesa sin dañar ninguno de lo LED lleva. Coloqué uno en la parte inferior, radialmente hacia fuera desde la 6, y los otros dos hacia fuera radialmente de 2 y 10. También perforé orificios para tornillos para montar el Arduino a la parte posterior del reloj. Había suficiente espacio para por encima de los orificios para el pedazo de centro y el radio de las horas. Basta con mirar los agujeros de montaje en el Arduino y marca donde alinean en la madera. Por último, utilicé cuatro tornillos para montar un estándar batería de 9 V en la parte trasera del reloj, por debajo de la pieza central y dentro de radio de la hora. Marcó dos agujeros debajo de una pila de 9 V, uno arriba y uno al lado para que los tornillos mantenga la batería en su lugar. Hay una imagen que muestra todos estos tornillos en su lugar después de que el reloj fue atado con alambre para arriba.
PRECAUCIÓN: estos agujeros no deben ir hasta la base de lo contrario tendrá agujeros al azar en su reloj de madera.
En su mayor parte, la broca que use debe crear un agujero que tiene un tamaño perfectamente el LED encajan pero que no se deslicen a través del agujero. Sería prudente perforar algunos agujeros en madera para asegurarse de que usted tiene el tamaño adecuado para caber su LED. Este bit es sólo de minutos, horas y orificios de la pieza. Se dimensiona adecuadamente de los otros agujeros para los tornillos que va a utilizar para estos y no es necesario ir todo el camino a través de la base así que no se activan demasiado feliz...
Paso 4: la mancha
Aquí utilicé una combinación de tinta para madera y poliuretano sobre todo por pereza. Quería que la capa de poliuretano para ayudar a mantener el color rico de la mancha en los años y le dan ese brillo leve. No hay mucho que decir aquí. Sólo siga las instrucciones y aplique tantas capas como necesites hasta lograr el color que desee. Fui con una mancha más oscura que contrastaría muy bien contra el latón, pero es todavía luz suficiente que puede verse la veta de la madera pero esta es una elección totalmente estética. Una vez más recomiendo que uses un trozo de madera para probar el color en primer lugar ya que el color que obtendrá no será exactamente el mismo que el color de la lata.
