Reloj LED de Steampunk (5 / 10 paso)

Paso 5: Tubos de latón

Ahora que los engranajes están casi completos es el momento de cortar el tubo de latón a su tamaño. Esto le dará una mejor idea del tamaño que desee para el reloj y es realmente cuando comienza a venir todos juntos. Le sugiero que verifique el diámetro de latón la tubería te va a utilizar durante las horas para asegurarse de que es suficientemente amplia como para estar fuera de la abertura interior del engranaje, pero en el diámetro exterior del engranaje. He tenido algunos problemas con la primera serie de tubos que corte porque tenían demasiado pequeño de un diámetro y podía ver el tubo por lo que terminé ordenando otro pie de tubería y volver a cortarlos. Hay una diferencia entre el exterior y el diámetro interior del tubo, así que ten cuidado cuando les.

Paso 1: Marcar los tubos de

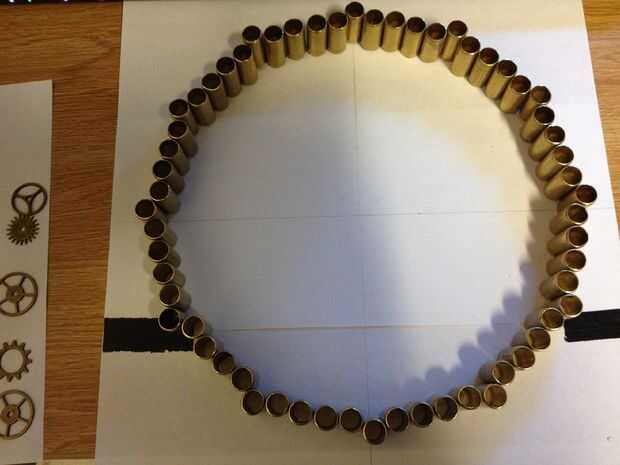

El primer paso es marcar a lo largo de la longitud de los tubos donde desea cortar. Así que consigues tubos de igual tamaño o al menos relativamente cerca. Cada tubo es sólo una pulgada de largo así que si usted quiere tomar una regla y sólo marcar cada pulgada con un rotulador que funcionara. Puede marcar varios lugares para que pueda obtener un corte recto a través del tubo. Puesto que las tuberías tienen que poner el plano contra la madera de un lado, al menos uno de los cortes debe ser relativamente plana. Ambos necesitan que ser para los tubos de la hora para que los engranajes se pueden montar con ellos una fuerte conexión.

Paso 2: Cortar los tubos
Así que hay dos formas de cortar los tubos y ambos tienen sus ventajas. Una es utilizar un cortador de tubo y la otra es utilizar Sierra de joyero. Acabé con ambos porque estaba tratando de cortar parte del tubo en mi dormitorio donde tenia la habitación o el equipo necesario para el segundo método. Más tarde cuando estuve cortando el tubo por las horas que utiliza el joyero veía por lo que he podido conseguir un mejor corte pero de cualquier manera va a funcionar, aunque sugiero cortar los tubos de horas con Sierra de joyero. Y, por supuesto, estoy seguro de que hay una forma más eficaz de hacer esto pero esto fue lo que hice por mi acceso a las herramientas.

Cortador de pipa: El cortatubos es bonito porque es la voluntad, que dan cortes constantes que son bastante planas. Otra ventaja del cortatubos es mucho menos trabajo para cortar 72 longitudes de una pulgada de tubería usando en lugar de Sierra de joyero. El mayor inconveniente del cortador de tubos es que tienden a doblar ligeramente los extremos de las longitudes de interior de tubería. Esto es porque el latón usado para el tubo es bastante delgado y se dobla bajo la presión del cortador de tubos. El resultado no es particularmente sensible, pero existe en la mayoría de los minutos así que usé el mejor corte para el borde de la tubería que se puede ver y el otro está cara abajo contra la madera.

Sierra de joyero: El otro método que utiliza fue recortar el tubo con la mano. Sentí que podría conseguir un corte un poco mejor mediante Sierra de joyero que era importante para la fijación de los engranajes a las horas. Necesita una buena zona incluso plana y superficie tanto como sea posible para pegar los engranajes en el borde de los tubos de la hora. Como se mencionó antes, es mucho trabajo cortar a través de 72 longitudes de tubería con la joyería vio así como difícil de alinear los cortes para que estén planos. Es muy fácil comenzar a la sierra a través del tubo en un ángulo ligero y cualquier corrección en el ángulo de la cuchilla mientras que usted está cortando la tubería creará un corte muy irregular. Usted también será cagarla dos longitudes del tubo con cada corte mal y tan puede ser costoso y desperdiciador de tiempo a cometer errores.

Paso 3: Perforar

Para unir los tubos largos al reloj, me perforaron dos agujeros en cada longitud y utiliza alambre de latón para roscar en el reloj. Estos sólo son necesarios si quiere conectar los tubos de la misma manera.

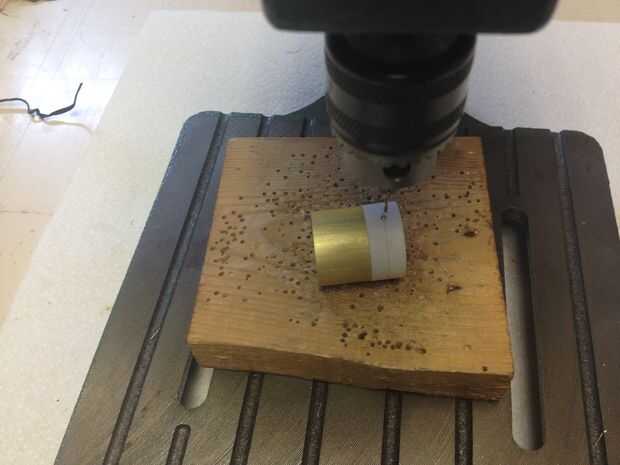

Tomó un pequeño deslizamiento de papel, tal vez la mitad una pulgada de ancho y había grabado por lo que encajaría bien en el exterior del tubo. En esta he marcado dos puntos donde deben ir los agujeros. Coloqué mis directamente frente a la unos a otros para los tubos pequeños y un poco menos de 180 ° para los tubos más grandes para que el cable podría salir el tubo perpendicular al agujero. Entonces me senté durante un par de horas con una prensa del taladro...

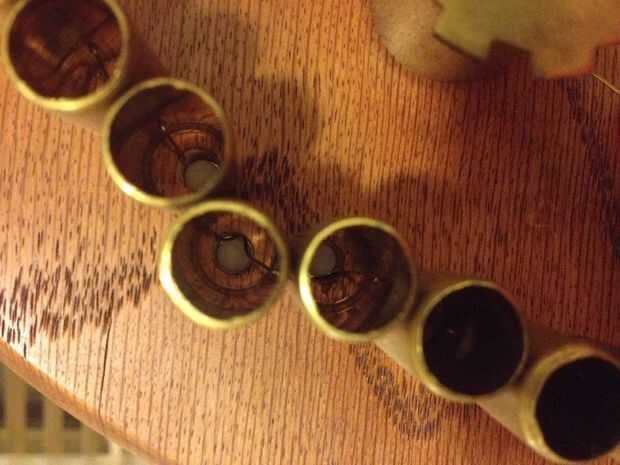

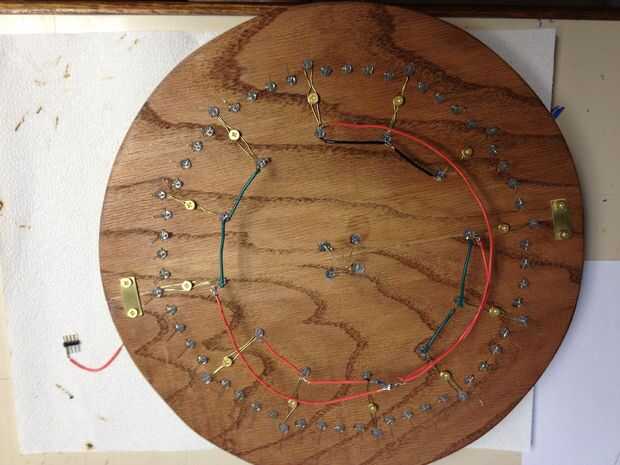

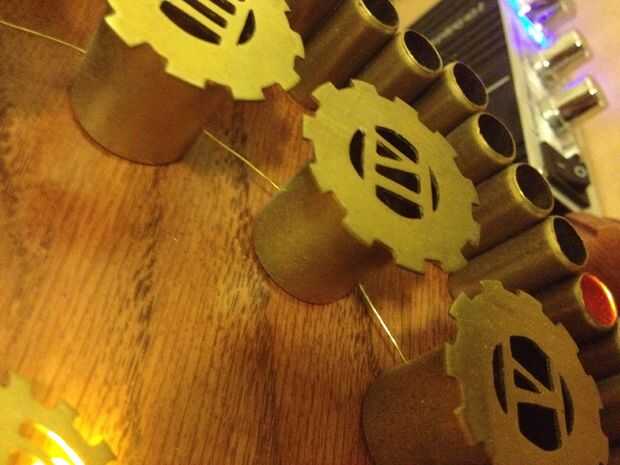

Las dos últimas imágenes están cercanas ups del reloj que esperemos que muestran cómo se enhebra el alambre a través de los tubos. Difícil ser visto desde el frente, pero hay un agujero en la madera donde se encuentra cada tubo que el cable se enrosca hacia abajo en, y luego se añade un LED para que el alambre no se tiró a través otra vez. Hay fotos de arriba y voy a entrar en más detalle más adelante.

Nota: También puede esperar para perforar los agujeros para los tubos de hora hasta que han montado los engranajes en la parte superior del tubo. Esto hará más difícil hacer el agujero pero será más fácil a donde desea que los agujeros para ir en lugar de hacerlo boca abajo durante el montaje de los engranajes.
