Reloj Digital de Arduino (con Charlieplexing LEDs, Displays de 7 segmentos) (6 / 7 paso)

Paso 6: soldadura

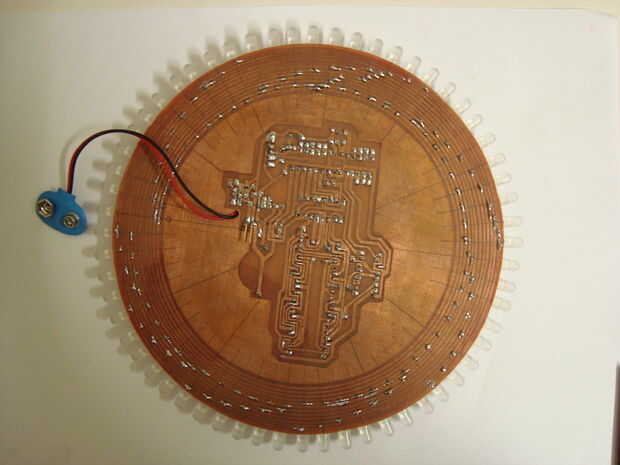

Cortar el PCB en un círculo perfecto a lo largo de la pista exterior dejando una separación de aproximadamente 1mm. Tengo que cortar desde el mismo tipo que corte el plexiglás para mí.

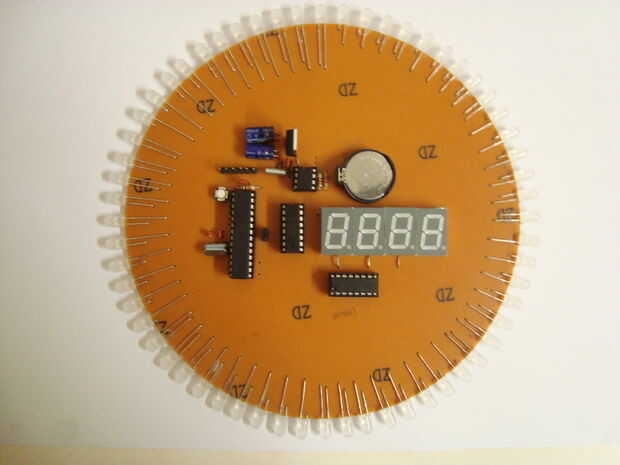

La soldadura de los componentes según el esquema del circuito.
Hacer las marcas sobre el PCB para marcar los minutos lugares donde los LEDs a soldar. Usé un transportador. cada minuto es de 6 grados de separación.
Del paso anterior en 1 minuto posición será minuto 2 (7-11) posición será (7-10). Vaya a soldar en orden inverso.
Ahora Conecte los cables de los pines digitales 0-11 a las pistas concéntricas. con el pin Digital 0 a pista más interna.
Yo he soldado dos jefes masculinos en la parte posterior para aplicar 5v directamente de un viejo cargador de teléfono móvil. Esto es obviamente opcional.
Quería conectar la batería teléfono móvil viejo y ver como funciona así que me he dispuesto a conectar la batería en la parte trasera (opcional). Aunque esto no fue una muy buena idea ya que la batería no dura mucho tiempo.
Si está utilizando una batería de 9 voltios para alimentar el reloj necesita un soporte de la batería.
