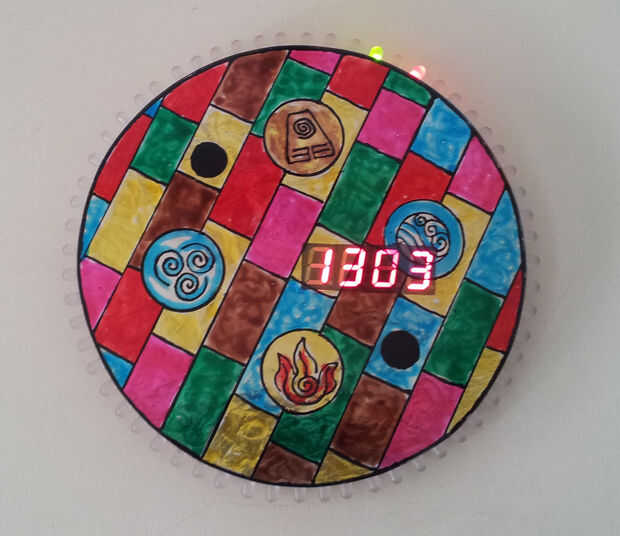

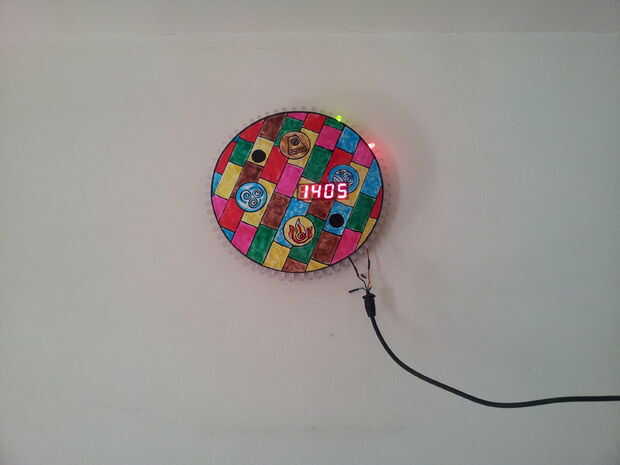

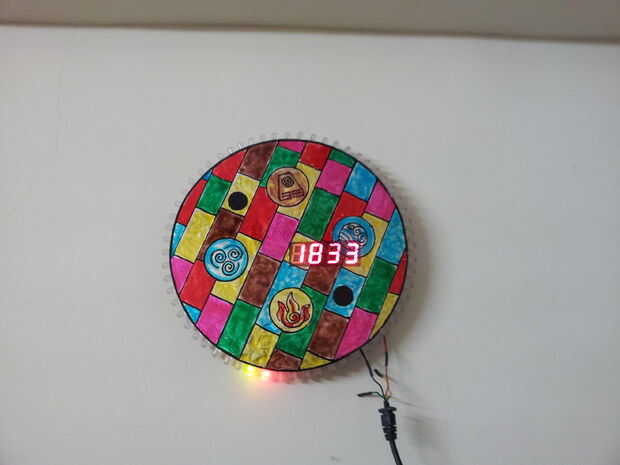

Reloj Digital de Arduino (con Charlieplexing LEDs, Displays de 7 segmentos)

este es mi segundo instructable. Acabo de tener un estado de ánimo de hacer un reloj digital. Pero quería hacer un proceso de aprendizaje. Ya tuve un sanguino podría haber fácilmente utilizado eso Atmega644 chip. hubiera sido más que suficiente.  Pero yo quería tratar de quemar un Arduinobootloader y ver si pude hacerla funcionar. Así lo hice. Utiliza un Atmega168 para este proyecto.
Usé 4 siete segmento muestra para mostrar la hora en formato 24 horas. Aquí ii experimentó con ánodo común y cátodo común. Ahora quería usar otros chips también y no sólo el Arduino que habría sido la opción más fácil. Las experimenté con las virutas son 74LS47, 74HC154, 74HC595, 4511 y 74HC139. La combinación compatible final fue 74HC139 y cátodo común con 4511.
Usé un chip RTC DS1307 para alimentar a la vez a Arduino. Inicialmente quería usar la función millis() en Arduino pero no es lo que precisa. Usando RTC no sólo guarda el tiempo de codificación pero también tiene una ventaja adicional de mantener el tiempo en caso de corte del suministro externo. Utiliza una batería de 3v para ello.

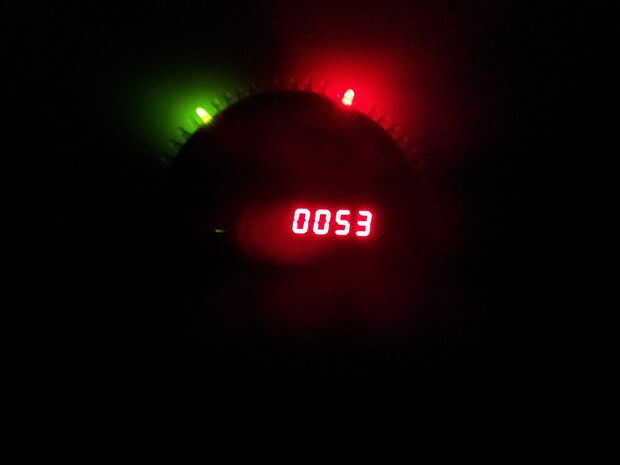

Ahora he utilizado LEDs para indicar la hora minuto y hora manos haría en un reloj de anolog. 60 LEDs bicolor total que trabajan en Charlieplexing.
Bien si te interesa adelante vas.
