Reloj Digital de Arduino (con Charlieplexing LEDs, Displays de 7 segmentos) (4 / 7 paso)

Paso 4: Charlieplexing 120 LED

he decidido dejar de utilizar LEDs para mostrar segundos. Así que eso significa 60 LEDs hora una 60 minutos que redondear a 120. Soldadura tantos habría sido un dolor en el culo. Por suerte me topé con LEDs bicolor con pin 2 y 3. 2 pin los eran perfectos para esta aplicación.
Aprendí Charlieplexing de este sitio. Explica perfectamente cómo funciona.
http://pcbheaven.com/wikipages/charlieplexing/

Necesitaba 120 LEDs. Con 12 entradas he podido conectar 132 LEDs en total. i exclusión 12.
Charlieplexing utiliza dos LEDs en paralelo la conexión. El LED bicolor tenía este incorporado. Usé esos 60 LEDs.
Ahora podría pensar u conexión de muchos de ellos sería difícil. No bien. Es bastante fácil.

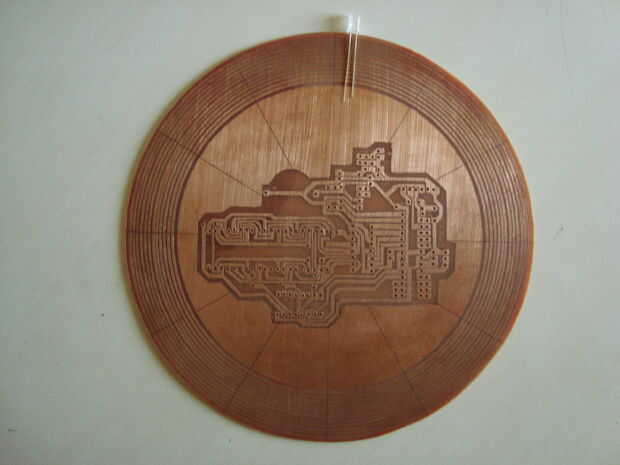

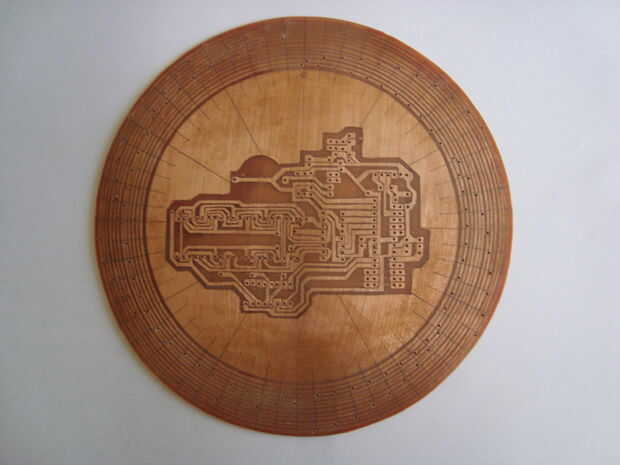

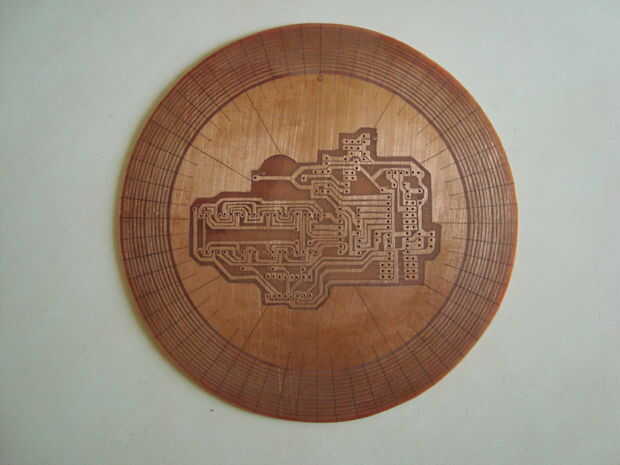

Conectarse un LED de (0 a 1), (0 a 2) y así sucesivamente (0 a 11) con el positivo a 0 para cada uno de estos 11 LEDs. (0-11 es 12 pistas con 0 siendo el más interno)
Del mismo modo (1 a 2) (1 a 3) y así sucesivamente a (1 a 11).

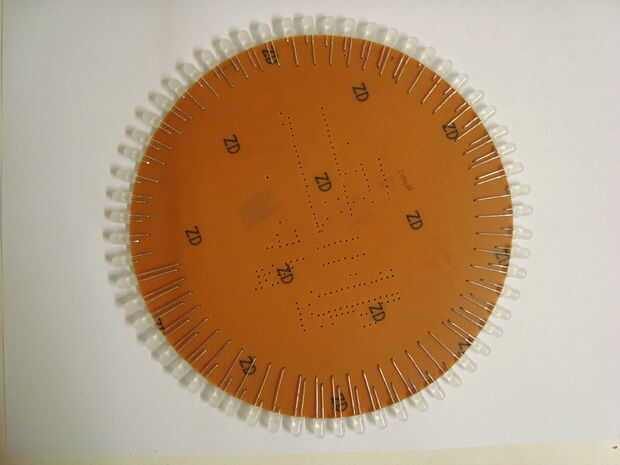

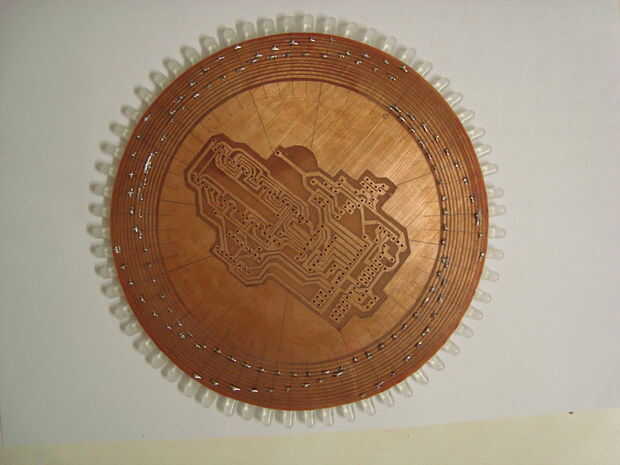

Iniciado con (0 a 1) en la posición 60 minutos (es decir, en 12 horas) y me fui contra las agujas del reloj, es decir, (0 a 2) en la posición de minuto 59.
Aquí están todas las conexiones para el
(0-1) (0-2) (0-3) (0-4) (0-5) (0-6) (0-7) (0-8) (0-9) (0-10) (0-11) -> 11 total
(1 - 2) (1-3) (1-4) (1-5) (1-6) (1-7) (1-8) (1-9) (1-10) (1-11) -> 10 total
(2-3) (2-4) (2-5) (2-6) (2-7) (2-8) (2-9) (2-10) (2-11) -> 09 total
(3-4) (3-5) (3-6) (3-7) (3-8) (3-9) (3-10) (3-11) -> 08 total
(4-5) (4-6) (4-7) (4-8) (4-9) (4-10) (4-11) -> 07 total
(5-6) (5-7) (5-8) (5-9) (5-10) (5-11)                                                 ->06 total
(6-7) (6-8) (6-9) (6-10) (6-11)                                                          ->05 total
(7-8) (7-9) (7-10) (7-11)                                                                   ->04 total
