Reloj del mundo en alemán usando Arduino (3 / 8 paso)

Paso 3: Construcción de la matriz de luz LED

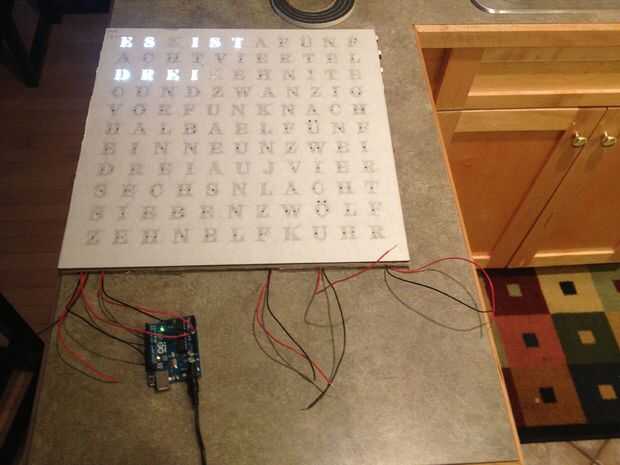

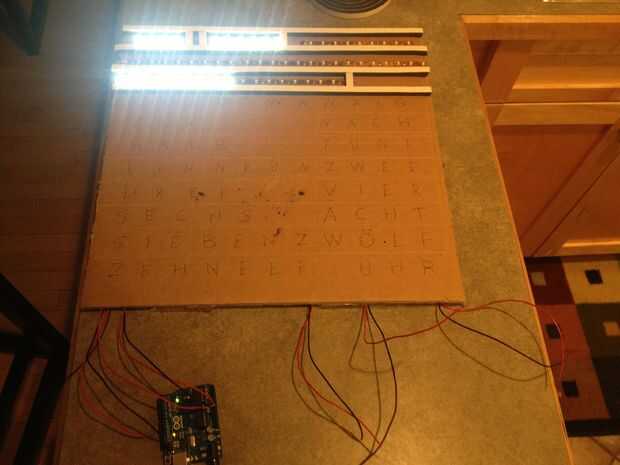

Con el laser-corte tablero listo, luego procedí con la construcción de la matriz de iluminación LED. Utilicé un trozo de cartón cortado al tamaño como el laser-corte como base para fijar las tiras de luz LED. Me alinearon el tablero cortado a láser con el cartón y perforar pequeños agujeros con un lápiz en la cartulina a través de los agujeros de la carta. Usé esos agujeros perforados como marcadores temporales y luego escribió la letra correspondiente sobre el agujero perforado en la cartulina. Esto fue para que las luces LED alinee adecuadamente con el tablero de corte por láser.

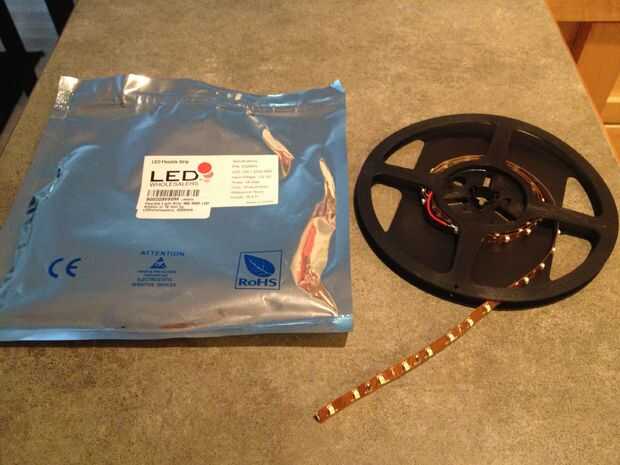

Con el carrete de LED que he comprado de Amazon, cortar secciones de la la tira de LED a la medida. El LED tiras vienen con resistencias integradas en cada sección de la tira por lo que no necesitará añadir resistencias. La desventaja de estas tiras de LED es que son muy difíciles de soldar. He encontrado algunos videos en YouTube que explican las mejores prácticas para soldar a versión corta tiras de LED es quieren calentar el contacto de la tira del LED y el cable y luego aplicar la soldadura. Suena fácil pero 's mucho trabajo.

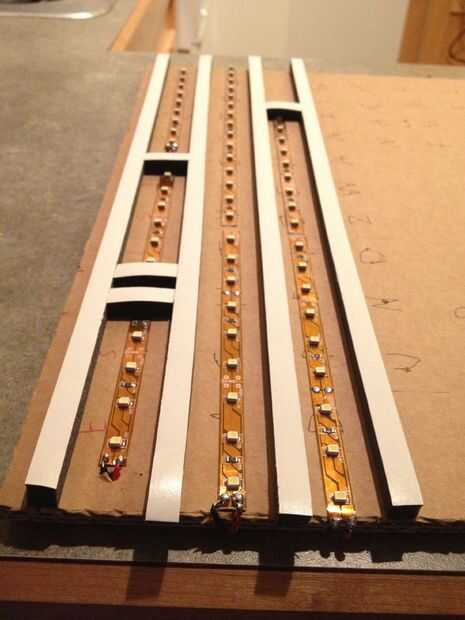

Después de soldar cables a las tiras de LED, perforó un agujero a través de la cartulina y funcionó los cables por la parte posterior. Luego tiró de nuevo el pegamento en la tira de LED y había pegado en lugar de la cartulina.

Se desea ejecutar todos las tiras de LED a un alambre de tensión positiva única (o ferrocarril). A encender las luces LED de conexión a tierra de los circuitos que desee encendidos (también conocido como "hundimiento actual"), pero iré en esto con más detalle en el siguiente paso.

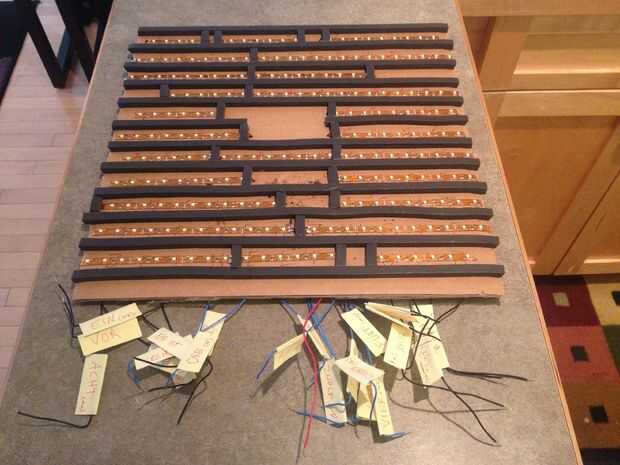

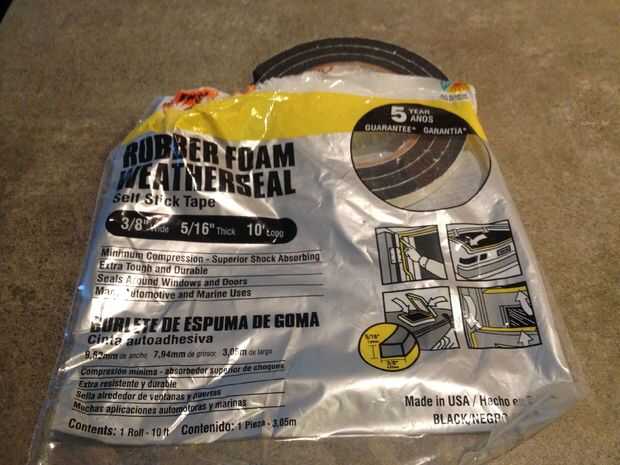

A continuación, secciona apagado las luces del LED con burletes de Home Depot (gracias a mi hermano, Robby, para esta idea). Esto asegura que la luz no sangrará sobre otras letras. Era mucho más eficaz y fácil de trabajar con que tiras de cartón iba a tratar.

**Nota importante sobre voltaje de LED: LED la compré son extremadamente luminosa y necesitan 12V. El Arduino solo salidas 5V de forma predeterminada, como cuando alimentado por USB. Dicho esto, puedes 12V salida de Arduino usando un adaptador de 12V. Usted conseguirá 12V desde el puerto de VIN en el Arduino y también obtendrá 5V a través de los puertos de 5V (que es muy útil). Si, puedes comprar tiras de LED si es posible porque es extremadamente brillante 12V 5V.
