Reloj del mundo en alemán usando Arduino (1 / 8 paso)

Paso 1: Ordenar los materiales

La siguiente lista de materiales son específicos de este proyecto, más allá de las herramientas estándar para proyectos de electrónica (como la soldadura, el soldador, cable calibre 22). Casi todos los materiales pedí de Amazon y Mouser con excepción de la Junta de Letras de corte por láser. La Junta de corte por láser era la parte que pasé más tiempo investigando como muchos instructable ofrecen diversos métodos alternativos (por ejemplo, utilizando transparencias impresas). Terminé yendo con Ponoko.com que permite cargar un archivo de plantilla de vector y seleccionar su material, dimensión y color. Son un poco caros pero su servicio al cliente era grande cuando tenía preguntas y enviados rápidamente a pesar de no pedirlo acelerado. Aquí está el resto de los materiales específicos de este proyecto que tenía a la orden:

1. Hardware:

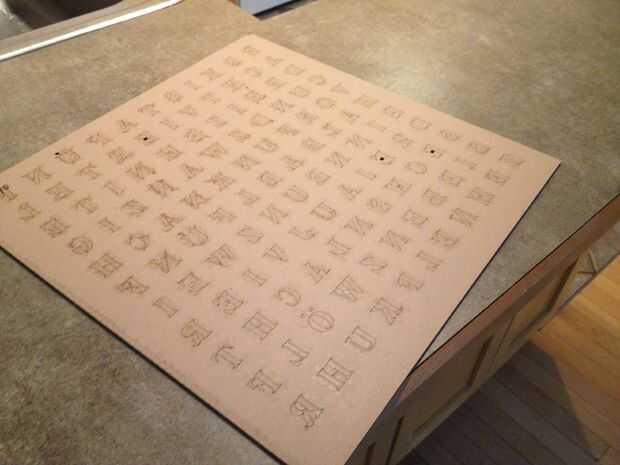

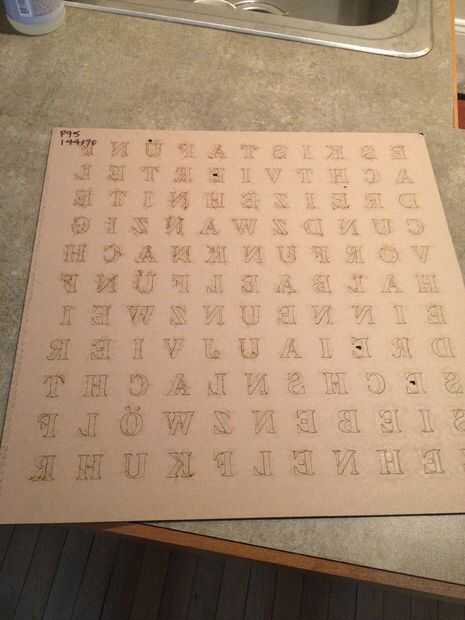

   1. Letras de corte laser en acrílico tablero de Ponoko (enlace) - corte por láser $30 + envío $20
   2. Ribba IKEA marco 20 "x 20" (enlace) - $19,99
   3. Costumbre corta armazón (tienda local marco) - $22,00
   4. 2 x burlete de espuma de goma (enlace) - $5,14
2. Electrónica:
   1. Arduino Uno R3 (enlace) - $25
   2. SainSmart pequeña RTC I2C DS1307 AT24C32 24C 32 memoria módulo de reloj de tiempo Real para Arduino (enlace) - $6,20

   3. 5 metros de tira Flexible LED de la luz con 300xSMD3528 adhesivo detrás, 12 voltios (enlace) - $11,77

   4. 110VAC a 12VDC 24W LED adaptador (enlace) - $9,99

   5. 3 x Addicore 74HC595 8 bit Shift Register 16 pines (enlace) - $5,10

   6. 3 x 18-pin de Darlington Transistor Arrays ULN2803A (enlace) - $3,06

   7. Componente de tomas de corriente para 74HC595 Shift registra y matrices de Transistor ULN2803A (enlace y enlace) - $2,22

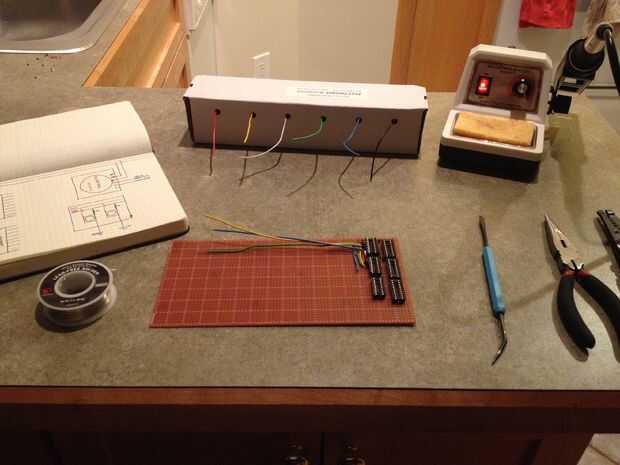

   8. Tablero de prototipo raya (enlace) - $2,00

En general, el total de hardware fue de cerca de $100 y el total de la electrónica fue alrededor de $66. En el original.
